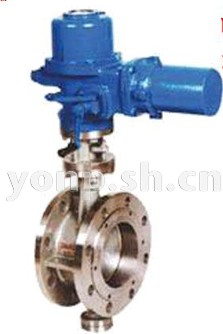

（手、液、气、电）动多层次金属硬密封蝶阀

结构特点及用途

本系列蝶阀是系吸收国外先进技术，采用多层金属硬密封结构（软硬层叠式金属片），具有金属硬密封和软密封的双重优点，无 论在室温和高温工况下，均有优良的密封性，而利用三偏心结构特点，具有越关越紧的密封机构和自动补偿密封功能。采用斜板式结 构，启闭迅速，流速损失小，操作灵活、方便、省力、可靠、广泛应用在冶金、建材、化工、电站、造纸等行业，可以制造双向密封

主要性能

公称压力	0.25MPa	0.60MPa	1.0MPa	1.6MPa	2.5MPa
壳体试验压力	0.38MPa	0.90MPa	1.5MPa	2.4MPa	3.8MPa
密封试验压力	0.28MPa	0.66 Mpa	1.1 Mpa	1.8 Mpa	2.8 Mpa
适用温度	≤300oC, ≤420°C, ≤600°C
泄漏率	零泄漏
适用介质	空气、煤气、可燃气体、水、油、蒸气

主要零件材料

阀体阀板：碳钢、不锈、耐热钢;
阀座：复合材料、不锈钢；
阀杆：合多钢、不锈钢，耐热钢;
填料：柔性石墨

D343P-2.5、D643P-2.5、D743P-2.5、D943P-2.5型主要外形及连接尺寸表

DN	D	D1	b	n-Φd	L	H1	Η	手动装置		电动装置			气动装置		液动装置
								Lo	型号	L1	型号	功率 KW	L1	型号	L1	L2	型号	参考 重量 (Kg)
80	180	150	18	4-18	114	118	390	150	S-01	190	Q20	0.04	280	TAG 13	190	480	YGJ 201	70
100	210	170	18	4-18	127	125	405	150		240	Q30	0.04	560	TAW13				85
125	240	200	20	8-18	140	140	450											100
150	265	225	20	8-18	140	145	500	150		350	Q40	0.06	750	TAW 17				120
200	320	280	22	8-18	152	175	580	310	S-02	390	Q60	0.09						155
250	375	335	24	12-18	165	205	630											185
300	440	395	24	12-22	178	230	680	440	S-03	540	Z10十二级 减速	0.25	750	AW20	220	520	YGJ 202	225
350	490	445	24	12-22	190	255	750											265
400	540	495	24	16-22	216	280	815				Z20十二级 减速	0.55					YGJ 301	345
450	595	550	24	16-22	222	308	875											400
500	645	600	26	20-22	229	330	930	550	S-04	720	Z30十二级 减速	0.75	1350	AW 28				620
600	755	705	26	2026	,267	380	1025								360	1580	YGJ 402	780
700	860	810	26	24-26	292	340	1160				Z45十二级 减速	1.1						920
800	975	920	26	24-30	318	495	1320											1140
900	1075	1020	26	24-30	330	550	1450	630	S-05	790	Z60+二级 减速	1.5	1580	QQA 16000	400	1063	YGJ 502	1390
1000	1175	1120	26	28-30	410	625	1592											1620.
1200	1375	1320	26	32-30	470	730	1895											1920
1400	1575	1520	26	36-30	530	850	2060	750	S-06	790	Z90十二级 减速	2.2			600	1200	YGJ 503	2350
1600	1790	1730	26	40-30	600	960	2300											2840
1700	1890	1830	26	44-30	640	1010	2420			790	Z120十二级 减速	3.0			700	1300	YGJ 602	3600
1800	1990	1930	26	44-30	670	1080	2580											4800
2000	2190	2130	26	48-30	760	1200	2800	870	S-07	1320	Z180十二级 减速	4.0			800	1300	YGJ 702	5600
2200	2405	2340	28	52-33	760	1330	3150											6700
2400	2605	2540	28	56-33	760	1450	3400	870	S-08	1320	Z250十二级 减速	5.5			900	1400	YGJ 704	7900
2600	2805	2740	28	60-33	760	1650	3800											9200
2800	3030	2960	30	64-36	760	1850	4200								1000	1400	YGJ 802	11350
3000	3230	3160	30	68-36	760	2080	4650											13450

注：
1. 本阀法兰连接尺寸符合GB9119.1-88标准规定。
2. 有关执行器原理、接线图、技术参数见"附录"
3. 本阀可按用户要求设计制造。
4. 需附件请注在合同中注明（如控制箱、电磁阀、空气滤减压器、回信器等）。
5. 订货时请注明：产品名称、规格、型号、公称压力、适用温度、适用介质。

D343P-6、D643P-6、D743P-6、D943P-6型主要外形及连接尺寸表

DN	D	D1	b	n-φd	L	H1	Η	手动装置		电动装置			气动装置		液动装置			参考 重量 (Kg)
								Lo	型号	L1	一级型号	功率 KW	L1	型号	L1	L 2	型号
80	190	150	18	4-18	114	118	390	150	S-01	190	Q20	0.04	280	TAG 13	190	480	YGJ201	70
100	210	170	18	4-18	127	125	405	150		240	Q 30	0.04	560	TAW13				90
125	240	200	20	8-18	140	140	450											110
150	265	225	20	8-18	140	145	500	310	S-02	350	Q 40	0.06	750	TAW17				135
200	320	280	22	8-18	152	175	580			390	Q60	0.09				480	YGJ202	165
250	375	335	24	12-18	165	205	630											195
300	440	395	24	12-22	178	230	680	440	S-03	540	Z10十二级 减速	0.25	118	AW20	220	520	YGJ301	240
350	490	445	24	12-22	190	255	750											280
400	540	495	24	16-22	216	280	815				Z20十二级 减速	0.55					YGJ302	360
450	595	550	24	16-22	222	308	875											500
500	645	600	26	20-22	229	330	930	550	S-04	720	Z30十二级 减速	0.75	1350	AW28	360	915	YGJ 303	650
600	755	705	26	20-26	267	380	1025											820
700	860	810	26	24-26	292	340	1160				Z45十二级 减速	1.1					YGJ 401	960
800	975	920	26	24-30	318	495	1320											1240
900	1075	1020	26	24-30	330	550	1450	630	S-05	790	Z90十二级 减速	2.2	1580	QQA 16000	400	1063	YGJ502	1460
1000	1175	1120	26	28-30	410	625	1592											1760
1100	1305	1240	28	28-33	440	690	1700						-	-	600	1200	YGJ503	2000
1200	1405	1340	28	32-33	470	730	1895	750	S-06	790	Z120十二级 减速	3.0						2460
1400	1630	1560	32	36-36	530	850	2060								700	1300	YGJ 602	3000
1300	1830	1760	34	40-36	600	960	2300											4800
1700	1930	1860	34	44-39	640	1060	2400								800	1300	YGJ 702	5000
1800	2045	1970	36	44-39	670	1080	2580	870	S-07	1320	Z180十二级 减速	4.0						6000
2000	2265	2180	38	48-32	760	1200	2800								900	-	YGJ 704	7100
2200	2475	2390	42	52-42	760	1350	3300	1100	S-08	1320	Z250十二级 减速	5.5						8300
2400	2685	2600	44	56-42	760	1480	3450								1000	1400	YGJ 802	9600
2600	2905	2810	46	60-48	760	1690	3900											11000

D343P-10、D643P-10、D743P-10、D943P-1 0型主要外形及连接尺寸表

DN	D	Di	b	n-φd	L	H1	Η	手动装置		电动装置			气动装置		液动装置			参考
								Lo	型号	L1	一级型号	功率 KW	L1	型号	L1	L2	型号	重量 (Kg)
80	200	160	20	8-18	114	118	390	150	S-01	190	Q20	0.04	280	TAW13	190	480	YGJ201	85
100	220	180	22	8-18	127	125	405			240	Q30	0.04	560	TAW13				95
125	250	210	22	8-18	140	140	450											120
150	285	240	24	8-22	140	145	500	310	S-02	350	Q40	0.06	750	TAW17			YGJ202	150
200	340	295	24	8-22	152	175	580			390	60	0.09						180
250	395	350	26	12-22	165	205	630											225
300	445	400	26	12-22	178	230	680	440	S-03	540	Z15十二级 减速	0.37	1180	AW20	220	520	YGJ301	280
350	505	460	26	16-22	190	255	750											340
400	565	515	26	16-26	216	280	815			720	Z30十二级 减速	0.75					YGJ302	420
450	615	565	28	20-26	222	308	875											550
500	670	620	28	20-26	229	330	930	510	S-04	720	Z45十二级 减速	1.1	1350	AW28	360	915	YGJ303	680
600	780	725	30	20-30	267	380	1025										YGJ401	880
700	895	840	30	24-30	292	340	1160										YGJ402	1040
800	1015	950	32	24-33	318	495	1320	630	S-05	720	Z60十二级减速	1.5	1580	16000	400	1063	YGJ501	1300
900	1115	1050	34	28-33	330	550	1450			790	Z90十二级 减速	2.2					YGJ502	1580
1000	1230	1160	34	28-36	410	625	1592										YGJ503	2200
1200	1455	1380	38	32-39	470	730	1895	680	S-06	790	Z120十二级 减速	3.0	-	-	700	1300	YGJ601	2640
1400	1675	1590	42	36-42	530	850	2060										YGJ602	3200
1600	1915	1820	48	40-48	600	970	2200	900	S-07	1320	Z180十二级减速	4	-	-	800	1300	YGJ701	4900
1800	2115	2020	52	44-48	670	1080	2400	900	S-08	1320	Z250十二级减速	5.5	-	-	800	1300	YG702	6400
2000	2325	2230	56	48-48	760	1170	2600	900	S-09	1320	Z350十二级减速	7.5	-	-	800	1300	YGJ703	7600

D343P-16、D643P-16、D743P-16、D943P-1 6型主要外形及连接尺寸表

DN	D	D1	b	n-Φd	L	H1	Η	手动装置		电动装置			气动装置		液动装置			参考 重量 (Kg)
								Lo	型号	L1	一级型号	功率 KW	L1	型号	L1	Ι_2	型号
100	220	180	22	8-18	127	148	475	150	S-01	390	Q30	0.04	750	AW17	190	480	YGJ201	120
125	250	210	22	8-18	140	155	520											150
150	285	240	24	8-22	140	170	570				Q60	0.09			190	480	YGJ202	180
200	340	295	24	12-22	152	175	650	310	S-02	390	Q90	0.18						225
250	405	355	26	12-26	165	235	700								220	520	YGJ301	350
300	460	410	28	12-26	178	260	750	440	S-03	540	Z15十二级减速	0.37	1180	AW20				380
350	520	470	30	16-26	190	285	820								220	520	YGJ302	430
400	580	525	32	16-30	216	310	875			720	Z30+二级减速	0.75						590
450	640	585	34	20-30	222	338	945								360	915	YGJ303	840
500	715	650	36	20-33	229	360	1030	550	S-04	720	Z45十二级减速	1.1	1350	AW28	360	915	YGJ401	1100
600	840	770	38	20-36	267	430	1135								360	915	YGJ402	1460
700	910	840	38	24-36	292	495	1300			720	Z60十二级减速	1.5			400	1063	YGJ501	1670
800	1025	950	38	24-39	318	545	1420	630	S-05	790	Z90十二级减速	2.2	1800	QQA 16000			YGJ502	2050；
900	1125	1050	40	28-39	330	610	1510										YGJ503	2370
1000	1255	1170	42	28-42	410	675	1650	750	S-06	790	Z120十二级减速	3.0	-	-	700	1300	YAJ601	2450
1200	1485	1390	46	32-48	470	780	1900	900	S-07	1320	Z180十二级减速	4.0	-	-	700	1300	YAJ602	2800
1400	1685	1590	52	36-48	530	900	2060	900	S-08	1320	Z180+二级减速	5.5	-	-	800	1300	YAJ701	3500
1600	1930	1820	58	40-55	600	1020	2200	900	S-09	1320	Z250十二级减速	7.5	-	-	800	1300	YAJ702	5200

D343P-25、D643P-25、D743P-25、D943P-25型主要外形及连接尺寸表

DN	D	D1	b	n-Φd	L	H1	Η	手动装置		电动装置			气动装置		液动装置			参考重量 (Kg)
								Lo	型号	L1	一级型号	功率 KW	L1	型号	L1	L2	型号
100	235	190	24	8-22	127	495	158	150	S-01	390	Q30	0.04	750	AW17	190	480	YGJ201	120
125	270	220	26	8-26	140	540	165											150
150	300	250	28	8-26	140	590	180	310	S-02	390	Q60	0.09			190	480	YGJ202	180
200	360	310	30	12-26	152	670	185				Q90	0.18						250
250	425	370	32	12-30	165	720	245	440	S-03				1180	AW20	220	520	YGJ301	390
300	485	430	34	16-30	178	770	270			540	Z15十二级减速	0.37						430
350	555	490	38	16-33	190	840	295										YGJ302	590
400	620	550	40	16-36	216	895	320			720	Z30十二级减速	0.75						840
450	670	600	42	20-36	222	965	348	550	S-04				1350	AW28	360	915	YGJ303	1100
500	730	660	44	20-36	229	1050	370			720	Z45十二级减速	1.1					YGJ401	1560
600	845	770	46	20-39	267	1155	440										YGJ402	1870
700	960	875	46	24-42	292	1320	500	630	S-05	720	Z60十二级减速	1.5			400	1063	YGJ501	2100
800	1085	990	50	24-48	318	1440	555			790	Z90十二级减速	2.2		QQA 16000			YGJ502	2450
900	1185	1090	58	28-48	330	1530	620	750	S-06	790	Z120十二级减速	3.0	1800		700	1300	YGJ601	3010
1000	1320	1210	62	28-55	410	1670	790	900	S-07	1320	Z180十二级减速	5.5	-	-	700	1300	YGJ602	3400
1200	1530	1420	70	32-55	470	1900	910	900	S-08	1320	Z250十二级减速	7.5	-	-	800	1300	YGJ701	4100
