D341X/F/J/H/S法兰式(衬胶)脱硫蝶阀

主要性能规范

适用温度	适用介质
天然胶≤85℃	石膏浆液、石灰石浆液、 回收水、工艺水、废水
三元乙丙胶≤100℃

主要零件材料

名称	材料
阀体	灰铸铁、球墨铸铁、碳钢
蝶板	碳钢包覆橡胶、 碳钢包覆氟塑料、不锈钢 双相不锈钢板 1.4529、C276
阀座	天然橡胶、三元乙丙胶
阀杆	不锈钢、 2Cr13、304

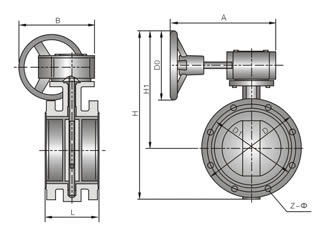

主要外形尺寸和连接尺寸 (mm)

公称通径(DN)	公称压力(PN)MPa	L	D	D1	Z-Ф	H	H1	A	B	D0	重量(kg)
50	1.0	108	165	125	4-18	310	227	193	125	150	8
65		112	185	145	4-18	333	240	193	125	150	11.5
80		114	200	160	8-18	423	323	193	125	150	12.5
100		127	220	180	8-18	440	330	193	125	150	23
125		140	250	210	8-18	455	330	193	125	150	41
150		140	285	240	8-22	510	368	193	125	150	47
200		152	340	295	8-22	614	444	283	165	220	61
250		165	395	350	12-22	680	483	283	165	220	74
300		178	445	400	12-22	776	554	334	175	280	103
350		190	505	460	16-22	840	588	334	175	280	120
400		216	565	515	16-26	858	596	425	21O	320	217
450		222	615	565	20-26	993	686	425	210	320	242
500		229	670	620	20-26	1056	721	425	21O	320	279
600		267	780	725	20-30	1161	771	425	210	320	396
700	0.6	229	860	810	24-26	1350	818	503	393	450	265
700	1.0	292	895	840	24-30	1350	818	503	393	450	424
800	0.6	241	975	920	24-30	1440	858	503	393	450	345
800	1.0	318	1015	950	24-33	1440	858	503	393	450	552
900	0.6	241	1075	1020	24-30	1616	978	630	555	500	425
900	1.0	330	1115	1050	28-33	1616	978	630	555	500	680
1000	0.6	300	1175	1120	28-30	1780	1058	630	555	500	565
1000	1.0	410	1230	1160	28-36	1780	1058	630	555	500	906
1100	0.6	350	1305	1240	28-33	1995	1200	630	555	500	740
1100	1.0	440	1340	1270	32-36	1995	1200	630	555	500	1184
1200	0.6	350	1405	1340	32-33	2045	1250	630	555	500	910
1200	1.0	470	1455	1380	32-36	2045	1250	630	555	500	1456
采用标准	设计制造： GBl2238结构长度：GB12221法兰：GB/T17241.6PN     1.0MPa       PN0.6MPa
