Dns9/7/342X(T)防泥沙蝶阀

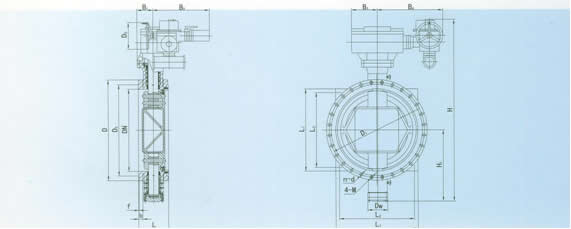

Dns9/7/342X(T)防泥沙蝶阀外形尺寸图
Dns9/7/342X(T)防泥沙蝶阀外形尺寸图

产品概述及特点

Dns9/7/342X(T)型防泥沙蝶阀的设计思路来自宁夏“引黄工程”,针对黄河水泥沙含量大(最大含量为80kg/m3,年平均含沙量4.133kg/m3)的特点,在总结以往经验教训的基础上,经反复试验和改进而开发出的新一代防泥沙蝶阀。如今大多数城市都严重缺水,引水工程纷纷上马,而江河湖泊水中含有泥沙,普通阀门在饮水管路中受泥沙冲击腐蚀,很短时间(2~6个月)就造成密封面严重损坏,无法正常工作。Dns9/7/342X(T)型防泥沙蝶阀从结构设计、材料选用、制造工艺等各个方面均较常规蝶阀做了较大改进,从而使其能够适应恶劣工况。Dns9/7/342X(T)型防泥沙蝶阀主要应用于饮水管路上、用以实现调节流量、止回及截止密封的作用。如以本阀配装液动装置可安装在饮水管道的泵出口,作为理想的液控止回蝶阀使用。
Dns9/7/342X(T)型防泥沙蝶阀的主要特点:
1、流线型阀体内腔结构设计,既降低了流阻,又降低了流阻,又降低了阀体内壁受沙泥冲击的磨损。
2、全新的设计思路,阀座圈采用特殊配方的橡胶材料,具有较高的耐泥沙冲击磨损能力。从根本上改变了以往不断选用新的耐磨金属材料,增加了制造成本而使用效果却不理想的状况。
3、经过实践检验的轴端防泥沙结构,有效保护阀轴、轴承、填料等部件不受泥沙磨蚀。
4、新型的轴套结构设计既保证了性能不降低,又大幅度降低了制造成本。外形尺寸更小,整机重量更轻。
5、带有润滑的轴套结构设计,大大降低了操作力矩,开关更加灵活省力。
6、一阀多用,配以不同的驱动装置即可实现不同的功能:配以手动或电动装置时可用于调节流量、压力或截止密封;配以液压驱动装置时可安装在泵出口处,用做止回和消除水锤。
7、可卧式安装,液可以立式安装。

主要零件材料

零件名称 材料 备注 零件名称 材料 备注
阀体、蝶板、端盖 HT250、QT450-10   蝶板密封圈 NBR
阀轴、锥销 2Cr13   轴承 2CuA110Fe3 带润滑结构
阀体密封圈 特种橡胶材料   填料 NBR

主要技术参数及标准

公称压力 (MPa) 0.25 0.6 1.0 1.6
公称通径 (mm) 400~2000 400~2000 200~2000 200~2000
试验压力 (MPa) 强度试验 0.375 0.9 1.5 2.4
密封试验 0.275 0.66 1.1 1.76
适用介质 清水、江河湖泊水、含泥沙水等
适用温度 ≤80℃
设计制造:GB12238,法兰连接尺寸:GB/T 17241.6,结构长度:GB12221,压力试验:GB/T 13927

主要外形连接尺寸

PN DN L L1 L2 H H1 D0 B1 B2 B3 B4 DW
0.25 400 216     1206 376 400 115 483 116 495 140
450 222     1380 410 400 115 483 116 495 150
500 229   1431 450 500 145 533 162 610 160
600 267     1541 525 500 145 533 162 610 170
700 292     1685 590 500 145 533 162 610 190
800 318     1862 692 500 175 583 230 683 200
900 330     2012 760 500 175 583 230 683 210
1000 410     2110 825 400 225 709 303 770 220
1200 470 1200 1120 2477 960 400 225 709 303 760 240
1400 530 1400 1400 2896 1100 400 225 728 303 760 260
1600 600 1600 1600 3191 1230 400 275 843 385 778 290
1800 670 1800 1800 3330 1395 400 275 879 385 792 310
2000 760 2000 2000 4049 1525 400 275 969 450 856 330
PN DN L L1 L2 H H1 D0 B1 B2 B3 B4 DW
0.6MPa 200 152     859 195 400 115 483 116 495 90
250 165     996 252 400 115 483 116 495 100
300 178     1019 285 400 115 483 116 495 110
350 190     1100 327 400 115 483 116 495 120
400 216     1206 376 400 115 483 116 495 140
450 222     1380 410 500 145 533 162 610 150
500 229     1431 450 500 145 533 162 610 160
600 267     1541 525 500 145 533 162 610 170
700 292     1685 590 500 175 583 230 683 190
800 318     1862 692 500 175 583 230 683 200
900 330     2012 760 400 225 709 303 770 210
1000 410     2110 825 400 225 709 303 760 220
1200 470 1200 1120 2477 960 400 225 728 303 760 240
1400 530 1400 1320 2896 1100 400 275 843 385 778 260
1600 600 1600 1520 3191 1230 400 275 879 385 792 290
1800 670 1800 1720 3330 1395 400 275 969 450 856 310
2000 760 2000 1920 4049 1525 400 430 1103 540 995 330
1.0MPa 200 152     872 227 400 115 483 116 495 100
250 165 1200   1016 260 400 115 483 116 495 110
300 178 1400   1029 292 400 115 483 116 495 120
350 190 1600   1118 341 400 115 483 116 495 130
400 216 1800   1226 385 500 145 533 162 610 150
450 222 2000   1395 425 500 145 533 162 610 160
500 229     1421 465 500 145 533 162 610 170
600 267     1571 540 500 175 583 230 683 180
700 292     1715 627 500 175 583 230 683 200
800 318     1892 710 400 225 709 303 770 210
900 330     2032 787 400 225 709 303 760 220
1000 410     2145 840 400 225 728 303 760 230
1200 470   1120 2507 985 400 275 843 385 778 250
1400 530   1320 2939 1115 400 275 879 385 792 270
1600 600   1520 3231 1260 400 275 969 450 856 300
1800 670   1720 3380 1410 400 430 1103 540 995 320
2000 760   1920 4099 1540 400 430 1103 540 995 350
1.6MPa 200 152     872 227 400 115 483 116 495 100
250 165 1200   1016 260 400 115 483 116 495 110
300 178 1400   1029 292 500 145 533 162 610 120
350 190 1600   1118 341 500 145 533 162 610 130
400 216     1226 385 500 145 533 162 610 150
450 222     1398 425 500 175 583 230 683 160
500 229     1421 465 500 175 583 230 683 170
600 267     1571 540 400 225 709 303 770 180
700 292     1715 627 400 225 709 303 760 200
800 318     1892 710 400 225 728 303 760 210
900 330     2032 787 400 275 843 385 778 220
1000 410     2145 840 400 275 879 385 792 230
1200 470   1120 2507 985 400 275 969 450 856 250
1400 530   1320 2936 1115 400 430 1103 540 995 270
1600 600   1520 3231 1260 400 430 1103 540 995 300

注:可根据用户要求从DN250-3000生产(GB12221-89)长系列,从DN1200-3000带底脚的需注明。

Dns9/7/342X(T)防泥沙蝶阀用户订购提示:

1)、请提供您需订购的蝶阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据厂家阀门选型表)
2)、Dns9/7/342X(T)防泥沙蝶阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供蝶阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的Dns9/7/342X(T)防泥沙蝶阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:Dns9/7/342X(T)防泥沙蝶阀使用说明书
