消防卡箍蝶阀

主要零部件材料

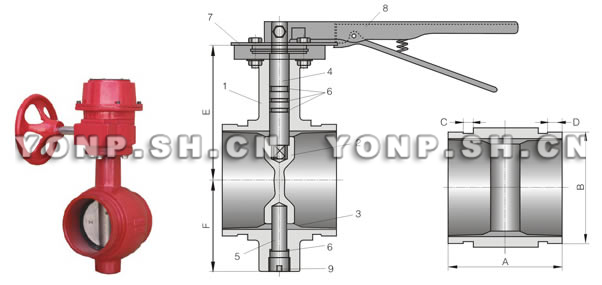

序号	名称	国标标准
1	阀体	球铁	QT450-10
2	阀板	球铁	QT450-10
3	橡胶	EPDM
4	上轴	不锈钢	1Cr13
5	下轴	不锈钢	1Cr13
6	O形圈	丁腈
7	定位齿盘	碳钢	45#
8	手柄	玛钢
9	丝堵	碳钢	45#

外形连接尺寸

规格		尺寸 (mm)
mm	inch	A	B	C	D	E	F
50	2	81	60	8	16	85	57
65	2.5	97	73	8	16	106	65
80	3	97	89	8	16	113	75
100	4	116	114	10	16	135	90
125	5	148	141	10	16	148	110
150	6	148	168	10	16	181	124
200	8	134	219	11	19	204	155
250	10	159	273	13	19	230	190
300	12	166	324	13	19	270	230

消防卡箍蝶阀用户订购提示：

1）、请提供您需订购的蝶阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据厂家阀门选型表）
2）、消防卡箍蝶阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供蝶阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的消防卡箍蝶阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：消防卡箍蝶阀使用说明书
