D315 WF/D330 WF 美标蝶阀

用途及特点

美标蝶阀是上海永鹏实业工程技术人员研制开发的新一代高性能产品，其性能已处于国内外先进水平、广泛适用于低压、中压、高压、钢铁冶金、石油、化工、电力等工业管道上作截断或调节介质流量用。
美标蝶阀采用三维偏心斜锥形阀座密封副，蝶板密封采用新型金属片与弹性材料层叠而成，嵌装在蝶板上与阀座吻合。利用蝶板摆动压紧密封，所以密封面摩擦阻力小，关闭是具有越关越紧功能，这样密封性能可靠，开启确保密封面完全脱离接触，保证了密封面不受损伤。
美标蝶阀结构特点排除了其它类型蝶阀开过位而不能密封的缺点， 且在高曙下能正常使用，克服了其它类型阀门在高温下使用时因热膨胀而容易泄漏的缺点。
该蝶阀根据使用介质要求，选用不同密封面材料，以保证密封面耐磨损、耐冲刷、耐腐蚀、使用寿命长。

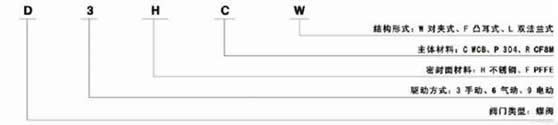

产品型号编制方法

主要技术参数

公称通径	Dn（in）	2"-36"	2"-36"
公称压力	PN（MPa）	150Lb	300Lb
试验压力Ps（MPa）	强度试验	3.0	7.5
	密封试验	2.2	5.5
适用介质	水、蒸汽、邮品、酸碱类、海水等
适用温度	-40～425℃

主要零件材料

名称	材料
阀体	WCB、CF8、CF8M
阀板	WCB、CF8、CF8M
轴杆	304、316、1Cr13
密封圈	316、304
填料	柔性石墨、氟塑料

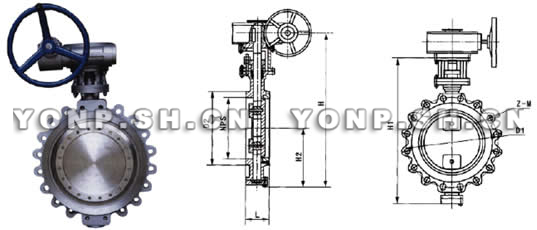

主要连接尺寸

型 号	英寸 〞	L		L1		D		D1		D2		H2		H1		H		M	Z-d	WT/Kgs
		毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸			对夹式	法兰式
D315 WF 连 接 尺 寸	2	1.72	43	4.25	108	6.00	152	4.75	120.5	3.62	92	4.33	110	11.02	280	13.58	345	M18	4-19	9	20
	3	1.93	49	4.50	114	7.50	190	6.00	152.5	5.00	127	4.92	125	12.40	315	14.96	380	M18	4-19	11	29
	4	2.20	56	5.00	127	9.00	229	7.50	190.5	6.19	157	5.70	145	13.78	350	16.34	415	M20	8-19	13	33
	5	2.50	64	5.50	140	10.00	254	8.50	216	7.32	186	6.50	165	15.35	390	17.91	455	M20	8-22	16	38
	6	2.75	70	5.50	140	11.00	279	9.50	241.5	8.50	216	6.89	175	17.91	455	21.45	545	M20	8-22	26	74
	8	2.80	71	5.90	150	13.50	343	11.75	298.5	10.62	270	8.26	210	20.67	252	24.21	615	M24	8-22	34	86
	10	3.00	76	6.30	160	16.00	406	14.25	362	12.75	324	9.84	250	23.81	605	27.36	695	M24	12-25	51	142
	12	3.38	86	4.00	178	19.00	483	17.00	432	15.00	381	11.24	285	28.74	730	32.78	830	M27	12-25	72	167
	14	3.63	92	4.20	190	21.00	533	18.75	476	16.25	413	12.60	320	31.50	800	35.43	900	M27	12-29	106	218
	16	4.00	102	8.5	216	23.50	597	21.25	540	18.50	470	13.98	355	34.25	840	38.58	980	M30	16-29	133	275
	18	4.50	114	8.74	222	25.00	635	22.75	578	21.00	533	14.96	380	36.22	920	40.55	1030	M30	16-32	176	315
	20	5.00	127	9.00	229	27.50	399	25.00	635	23.00	584	16.34	415	39.37	1000	43.70	1110	M33	20-32	190	395
	24	6.06	154	10.50	267	32.00	813	29.50	749.5	27.25	692	18.70	475	45.51	1155	51.37	1305	M33	20-35	394	580
	30	6.50	165	11.50	292	38.75	985	36.00	914	33.75	857	22.38	580	54.13	1375	60.03	1525	M39	28-35	476	717
	32	7.50	190	12.50	318	41.75	1060	38.50	978	36.00	814	24.80	630	56.50	1435	62.40	1585	M39	28-41	618	880
	36	8.00	203	13.00	330	46.00	1168	42.75	1085	40.25	1022	26.77	680	62.40	1585	69.48	1765	M20	32-41	762	1042
D330 WF 连 接 尺 寸	6	2.75	70					9.50	240	3.50	216	6.89	175	17.91	435	21.45	545	M20	8-22	28
	8	2.80	71					11.75	298	10.62	270	8.26	210	20.67	525	24.21	615	M24	8-22	36
	10	3.00	76					14.25	362	12.75	324	9.84	250	23.81	605	27.36	695	M24	12-25	53
	12	3.38	86					17.00	432	15.00	381	11.24	285	28.74	730	32.78	830	M27	12-25	74
	14	3.63	92					18.25	476	16.25	413	12.64	320	31.50	800	35.43	900	M27	12-29	110
	16	4.00	102					21.25	540	18.50	470	13.98	355	31.25	870	35.58	980	M30	16-29	138
	18	4.50	114					22.75	578	21.00	533	14.96	380	36.22	920	40.55	1030	M30	16-32	180
	20	5.00	127					25.00	635	23.00	584	16.34	415	39.37	1000	43.70	1110	M33	20-32	196
	24	6.06	154					29.50	749	27.25	692	18.70	475	45.51	1156	51.37	1305	M33	20-35	400
	30	6.50	165					36.00	914	33.75	857	22.38	580	54.13	1375	60.03	1525	M39	28-35	482
	36	8.00	203					42.75	1085	40.25	1022	26.77	680	62.40	1585	69.48	1765	M18	32-42	468
D315 L 连 接 尺 寸	2	1.72	43	4.25	108	6.50	165	5.00	127	3.62	92	4.33	110	11.02	280	13.58	345	M20	8-19	9	20
	3	2.50	64	4.50	114	8.26	210	6.63	168	5.08	127	4.92	125	12.40	315	14.96	380	M20	8-22	12	29
	4	2.50	64	5.00	127	10.00	254	7.87	200	6.18	157	5.70	145	13.78	350	16.34	415	M20	8-22	15	35
	5	2.75	70	5.50	140	11.00	279	9.25	235	7.32	186	6.30	165	15.35	3920	17.91	455	M20	8-22	18	40
	6	3.00	76	8.30	210	12.50	318	10.63	270	8.50	216	6.89	175	17.91	455	21.45	545	M24	12-22	28	81
	8	3.50	89	9.05	230	15.00	381	13.00	330	10.62	270	8.26	210	20.37	525	24.21	615	M27	12-26	37	94
	10	4.50	114	9.84	250	17.50	445	15.24	387	12.75	324	9.84	256	23.81	605	27.36	695	M30	16-29	56	156
	12	4.50	114	10.62	270	20.50	521	17.76	451	15.00	381	11.24	285	28.74	730	32.78	830	M30	16-32	79	183
	14	5.00	127	10.62	270	23.00	584	20.24	514	16.26	413	12.60	320	31.50	800	35.43	900	M33	20-32	116	239
	16	5.50	140	12.20	310	25.50	648	12.50	571	18.50	470	13.98	355	34.25	870	38.58	980	M33	20-35	146	302
	18	5.98	152	13.00	330	28.00	711	24.72	628	21.00	533	14.96	380	36.22	920	40.55	1030	M33	24-35	193	346
	20	5.98	152	13.80	350	30.50	775	27.00	686	23.00	584	16.34	415	39.37	1000	43.70	1110	M33	24-35	209	434
	24	7.00	178	15.35	390	36.00	914	32.00	813	27.24	692	18.70	475	45.51	1156	51.37	1305	M39	24-41	433	638
	30	9.01	229	17.71	450	43.00	1092	39.25	997	27.69	703	22.38	580	54.13	1375	60.03	1525	M45	28-49	523	788
	36	9.88	241	20.07	510	50.00	1270	46.00	1168	34.88	886	26.77	680	62.40	1858	69.48	1765	M50	32-53	838	1146
D330 L 连 接 尺 寸	6	3.00	76					10.63	270	8.50	216	6.89	175	17.01	455	21.45	545	M20	12-22	29
	8	6.50	89					13.00	330	10.62	270	8.26	210	20.67	525	24.21	615	M24	12-36	38
	10	4.50	114					15.24	387	12.75	324	9.84	250	23.81	605	28.36	695	M27	16-29	58
	12	4.50	114					17.76	451	15.00	381	11.24	285	28.74	730	32.78	830	M30	16-32	81
	14	5.00	127					20.24	514	16.26	413	12.60	320	31.50	800	35.43	900	M30	20-32	119
	16	5.50	140					22.30	591	18.50	470	13.98	355	34.25	870	38.58	980	M33	24-35	149
	18	5.98	152					24.72	628	21.00	533	14.96	380	36.22	920	40.55	1030	M33	24-35	198
	20	5.98	152					27.00	686	23.00	584	16.34	415	39.37	1000	43.70	1110	M33	24-35	215
	24	7.00	178					32.00	813	27.24	692	18.70	475	45.51	1156	51.37	1305	M39	24-41	436
	30	9.01	229					39.25	991	27.69	703	22.38	580	54.13	1375	60.06	1525	M45	28-49	528
	36	9.88	241					46.00	1168	34.88	886	26.77	680	62.40	1585	69.48	1765	M50	32-52	843

D315 WF/D330 WF 美标蝶阀用户订购提示：

1）、请提供您需订购的蝶阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据厂家阀门选型表）
2）、D315 WF/D330 WF 美标蝶阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供蝶阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的D315 WF/D330 WF 美标蝶阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：D315 WF/D330 WF 美标蝶阀使用说明书
