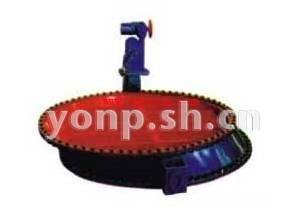

DX941W-1C电动倾斜蝶阀


DX941W-1C电动倾斜蝶阀

结构特点及用途

该倾斜蝶阀中的阀体、阀板采用优质碳钢板焊接而成,阀门的中心线和水平面夹成45度,特别适用安装于较多的含主气体管道分叉处、 从而避免了管道内积累大量灰尘,增加阀门启动力矩或使阀门无法打开。因此具有结构简单、流阻小、重量轻、轻动灵活、使用寿命长、 操作推护等优点。
该系列倾斜蝶阀是我厂根据建材、化工等行业中的斜Ξ通管道中含有较高的灰尘量通风、环保工程的冷风气体管道中,作为气体介质 流量调节或切断装置,可与各种执行器配套使用组成不同性能设备。

主要性能

公称压力:0.1 MPa
额定转角:0?90度
普通型泄漏率:≤3%
后座型泄漏率:≤1%
用户选用的执行机构分调节型和两位开关型:
调节型:DX941Xa-1C(配ZKJ型电动执行机构或根据用户选用的执行机构)
电压:220V.AC或380V.AC
输入信号:0-10(4-20)mA.DC
两位开关型:DX941Wb-1C(配Z型电动装置)
电压:380V.AC
适用介质:空气、含尘气体及其它气体
工作温度:≤350℃
阀体、阀板:采用优质碳钢焊接
轴:不锈钢

外表及维护说明:
1、应倾斜蝶阀的法兰属于特殊法兰,我厂在出厂里配对法兰。
2、当手动操作时,不得在手轮上再增加辅助杠杆。手轮顺时针旋转为阀开,反之为阀关。
3、本阀可在45度或其它倾斜角度安装,但阀轴应处于水平位置,电动机构不允许做起吊用,并严禁碰撞。
4、电动执行机构技术参数及原理接线图请参阅电动执行机构使用说明书。


DX941W-1C电动倾斜蝶阀 安装尺寸图1

DX941W-1C电动倾斜蝶阀 安装尺寸图2

WSb-6(S)(G)手动蝶阀主要外形及连接尺寸表

DN Β b n-Φd L2 DX941W-1
L1 Η 型号
600 210 20 20-Φ26 510 1200 400 Ζ10-24
700 24-Φ26 560 1300
800 250 24-Φ30 618 1430
900 28-Φ30 668 1530
1000 718 1630 570
1200 300 32-Φ30 818 1830 Ζ20-24
1400 36-Φ30 918 2030
1500 24 40-Φ30 1000 2160
1600 1050 2300
1800 44-Φ30 1150 2500 Ζ30-24
2000 48-Φ30 1250 2700
2200 350 28 52-Φ33 1350 2900
2400 1450 3100 660 Ζ45-24
2500 56-Φ33 1500 3200
2600 60-Φ33 1553 3300
2800 400 30 64-Φ36 1655 3400
3000 68-Φ36 1755 3600

注:
1. 阀门型号为DX941Wa-1, 配ZKJ电动执行机构,型号为DX941 Wb-1 ;配Ζ型电动装置,配进口或其它电动执行器请另注明。
2. 安装在非45度夹角管道上时,请注明夹角,本阀可按用户要求设计制造。
3. 需附件请注明(控制箱等)。
