D942X大口径电动软密封蝶阀

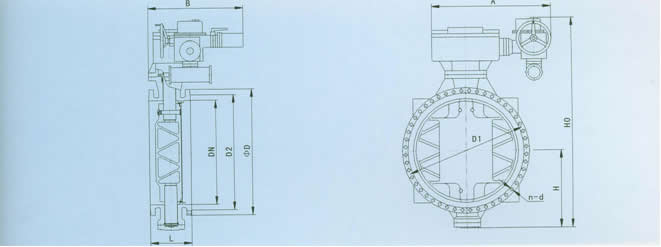

D942X大口径电动软密封蝶阀外形尺寸图

主要连接外型尺寸和连接尺寸

DN	主要外形尺寸					法兰尺寸和螺栓孔尺寸
	L	H	H0	A	B	0.25MPa				0.6MPa				1.0MPa
	L	H	H0	A	B	D	D1	D2	N-d	D	D1	D2	N-d	D	D1	D2	N-d
2200	840	1665	4529	2057	15858	2405	2340	2295	52-33	2475	2390	2335	52-43	2550	2440	2370	52-56
2400	910	1778	4845	2057	1585	2605	2540	2495	56-33	2685	2600	2545	56-43	2760	2650	2570	55-56
2600	990	1865	5060	2057	1585	2805	2740	2695	60-33	2905	2810	2750	60-49	2960	2850	2780	60-56
2800	1070	2051	5960	2357	1905	3030	2960	2910	64-36	3115	3020	2960	64-49	3180	3070	3000	64-56
3000	1150	2189	6800	2357	1905	3230	3160	3110	68-36	3315	3220	3160	68-49	3405	3290	3210	68-62

注：可根据用户要求从DN250-3000生产（GB12221-89）长系列，从DN1200-3000带底脚的需注明。

D942X大口径电动软密封蝶阀用户订购提示：

1）、请提供您需订购的蝶阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据厂家阀门选型表）
2）、D942X大口径电动软密封蝶阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供蝶阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的D942X大口径电动软密封蝶阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：D942X大口径电动软密封蝶阀使用说明书
