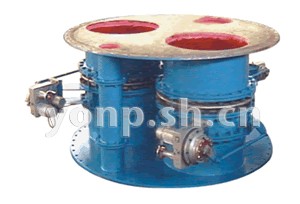

TYFZ煤气调压阀组
TYFZ煤气调压阀组
产品概述
TYFZ型煤气调压阀组适用于炼铁厂高炉系统，通过对气体介质流量调节来保证炉顶压力稳定在一定范围内。安装于除尘装置(湿式除 尘或干式除尘)之后的净煤气管道上。也适用干其它对需要通过流量、压力调节保持稳定生产的气体介质管路系统。
结构特点及用途
TYFZ型煤气调压阀组由ZAJW-1型自动调节蝶阀及常通管组成。在使用中一般用一台ZAJW-1型自动调节蝶阀通过DDZ型电动单元组 合仪表进行自动控制，其余二台（或三台）ZAJW-1型自动调节蝶阀由阀门配制的电动执行器通过仪表盘上的手动操作器控制进行粗调， 以达到对系统流量和压力之调节。TYFZ型煤气调压阀组适用于高炉系统及其它需要通过流量、压力调节保持稳定生产的系统。本阀组安 装在水平管道上时无方向要求，但常通管应置于阀组下方，以保证在系统温度下降时冷凝水的排出。安装在垂直管路上时应考虑电动执行器的工作位置。

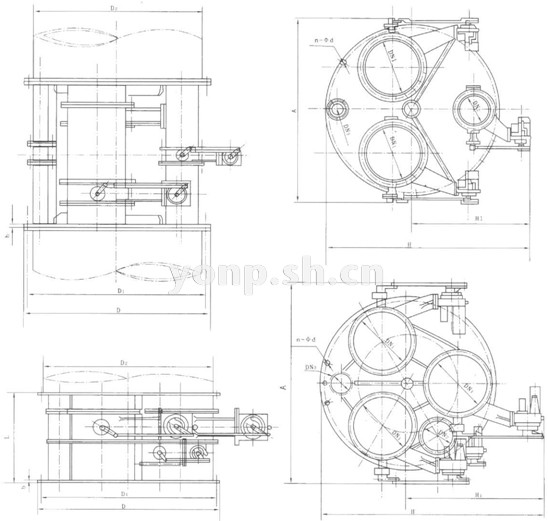

TYFZ煤气调压阀组 安装尺寸图
主要零件材料
| 零件名称 | 阀体 | 阀板 | 阀杆 | 连接筒 | 大小法兰 | 密封垫 |
| 材料 | 碳素钢 | 碳素钢 | 合金钢 | 碳素钢 | 碳素钢 | 石棉橡胶 |
技术性能
| 阀组型号 | 介质温度℃ | 介质压力MPa | 介质流量m3/h | 阀门转角 | 备注 |
| TYFZ-10 | ≤350 | -0.05 | -30000 | 0-90° | - |
| TYFZ-30 | ” | -0.07 | 48000-58000 | 0-90° | - |
| TYFZ-38 | ” | -0.07 | 68000-85000 | 0-90° | - |
| TYFZ-65 | ” | -0.1 | 111000-130000 | 0-90° | - |
| TYFZ-75 | ” | -0.15 | 137000-157000 | 0-90° | - |
| TYFZ-90 | ” | -0.2 | 170000 | 0-90° | - |
| TYFZ-100 | ” | -0.2 | 187000 | 0-90° | - |
| TYFZ-125 | ” | -0.25 | 205000 | 0-90° | - |
| TYFZ-135 | ” | -0.25 | 250500 | 0-90° | - |
自动调节阀配用电动装置性能参数
| ?DN | 电动执行机构 | 电源电压力、输入信号电流 | 单程(90°) 启闭时间 | |
| 型号 | 输出力矩 | |||
| 250 | DKJ-210 或 DKJ-210Q | 100N.m | DDZ- II 型 0-10mA DDZ III 型 4-20mA 220V.AC |
25 |
| 300 | 25 | |||
| 350 | DKJ-310或 DKJ-310Q | 250N.m | ||
| 400 | 25 | |||
| 450 | ||||
| 600 | DKJ-410或 DKJ-410Q | 600N.m | 25 | |
| 700 | ||||
| 800 | DKJ-510或 DKJ-510Q | 1600N.m | ||
| 900 | 25 | |||
主要外形及连接尺寸表
| 阀组型号 | D | D1 | L | b | n-Φd | A | A1 | Η | H1 | 阀门配制 | 许用流量(m3/h) | 重量 (kg) |
对应 管道 |
| TYFZ-25 | 1990 | 1930 | 1000 | 30 | 44-Φ30 | 3600 | 1800 | 2150 | 1150 | 600x2+300x1+150 | 55000-65000 | 2800 | 1200 |
| TYFZ-30 | 1990 | 1930 | 1000 | 30 | 44-Φ30 | 3600 | 1800 | 2150 | 1150 | 700x2+300x1-150 | 65000-77000 | 3200 | 1300 |
| TYFZ-40 | 1990 | 1930 | 1000 | 30 | 44-Φ30 | 3600 | 1800 | 2250 | 1250 | 700 χ 1+800 χ 1+350 χ+150 | 77000-91000 | 3400 | 1400 |
| TYFZ-50 | 2190 | 2130 | 1200 | 30 | 48-Φ30 | 3800 | 1900 | 2600 | 1500 | 800x2+400x1+200 | 91000-105000 | 3700 | 1500 |
| TYFZ-60 | 2305 | 2240 | 1200 | 30 | 48-Φ30 | 4000 | 2000 | 2800 | 1600 | 800 χ 1 +900 χ 1 +400 χ 1 +200 | 105000-120000 | 4900 | 1600 |
| TYFZ-65 | 2190 | 2130 | 1200 | 30 | 48-Φ30 | 4000 | 2000 | 2800 | 1600 | 700x3+350x1+200 | 111000-130000 | 5000 | 1700 |
| TYFZ-75 | 2305 | 2240 | 1200 | 30 | 48-Φ33 | 4000 | 2000 | 2800 | 1600 | 900x2+500x1+200 | 120000-150000 | 5300 | 1800 |
| TYFZ-90 | 2405 | 2340 | 1200 | 30 | 52-Φ 33 | 4000 | 2000 | 2550 | 1350 | 800x3+400x1+250 | 137000-170000 | 6700 | 1900 |
| TYFZ-100 | 2605 | 2540 | 1200 | 30 | 56-Φ33 | 4200 | 2100 | 3000 | 1700 | 1000x2+500x1+200 | 150000-190000 | 7000 | 2000 |
订货须知：
1. 订货时应注明高炉每小时产气量(流量)，压力，煤气相对湿度(每m3含湿量)。
2. 订货时应注明自动调节蝶阀输入信号。
3. 垂直管道安装及对电动执行机构的防爆要求在订货时说明。
