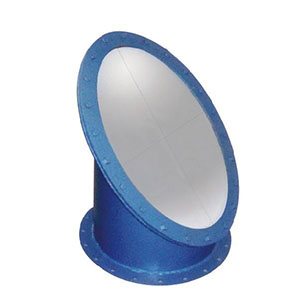

FBF防爆阀

结构特点及用途

该阀为钢制焊结构，结构简单，重量轻，性能可靠。主要由阀体、爆破片、压盖等组成，当系统压力大于压力时，爆破片自行破裂，防止系 统发生爆炸。本阀适用于建材、冶金、化工、电力等部门外，作为压缩易爆气体管道的卸压装置。

主要性能

适用介质：压缩易爆气体
工作温度：≤300℃
使用压力：0.1MPa

型号编制说明

FBF-防爆阀 I-斜装 Π-正装

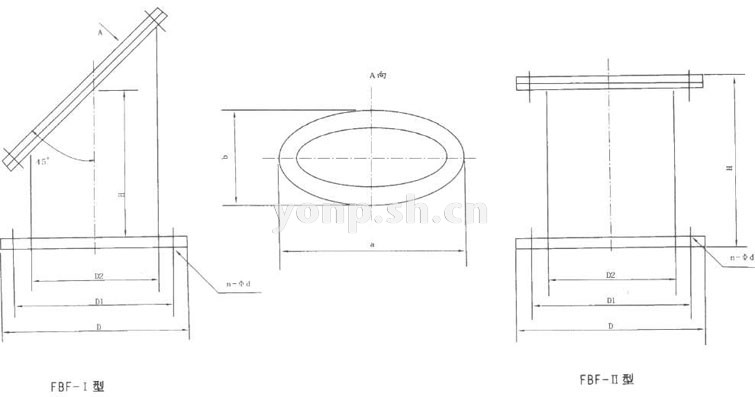

FBF型防爆阀主要外形及连接尺寸表

DN	D	D1	D2	Η	a	b	n	d	重量(kg)
200	285	245	212	200	422	334	8	14	41
300	425	385	325	300	582	447	12	18	27.8
350	477	435	377	350	655	499	12	18	32.8
400	536	490	426	400	724	548	16	18	40.3
450	588	540	478	450	799	600	16	18	47.0
500	649	600	529	500	871	651	20	18	54.6
600	750	700	630	550	1014	752	20	18	71.3
700	850	800	720	550	1140	842	20	22	91.5
800	950	900	820	600	1282	942	24	22	111
900	1050	1000	920	650	1424	1024	24	22	130
1000	1175	1120	1020	700	1640	1124	28	26	260
