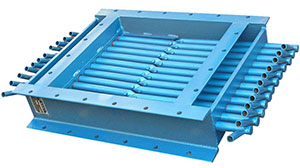

LB棒条闸门

结构特点及用途

棒条闸门结构简单,易操作，无卡阻，能随时调整通过物粒的大小（经调整能通过>50mm物料）。本闸门采用优质型钢焊接， 刚性强、使用寿命长、基本无维修量，是中小型晶状、块状物料控_的理想设备。本阀是根据建材、选矿、冶金等行业对中小型固 体块状物料的输送、控制、筛选、给料等工艺的需要而研制的一种新型闸门，适用于≤50mm物料控制。

主要性能

适用介质：50m以下颗粒物料 适用温度：≤300℃

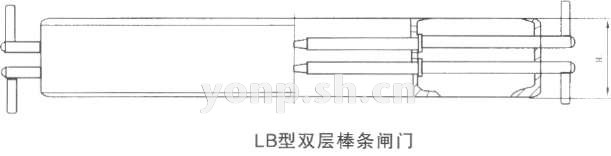

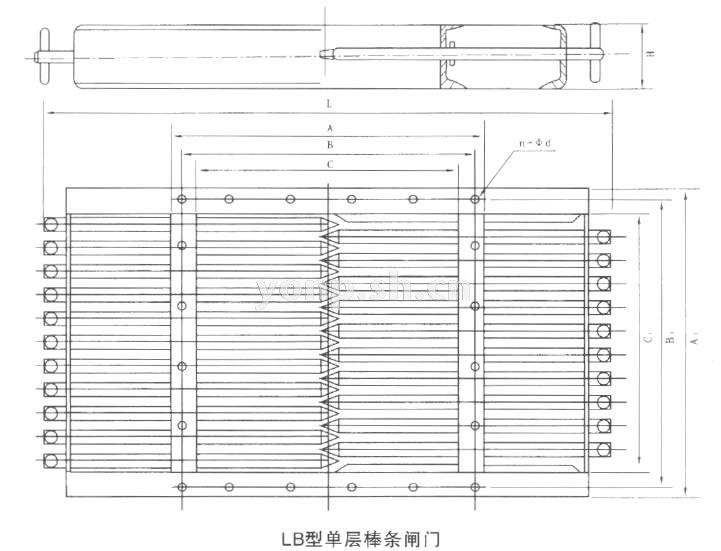

棒条闸门LB型主要外形及连接尺寸表

规格	AxA1	ΒχΒ1	CxCl	L	Η	H1	n-Φd	重量kg
300x300	390x390	350x350	300x300	800	100	120	8-Φ14	173
400x400	490x490	450x450	400x400	100	100	120	12-Φ14	256
500x500	610x610	560x560	500x500	1200	120	140	16-Φ18	385
600x600	710x710	660x660	600x600	1400	120	140	16-Φ18	550
700x700	820x820	770x770	700x700	1600	140	160	20-Φ18	790
800x800	920x920	870x870	800x800	1800	140	160	20-Φ18	892
900x900	1030x1030	972x972	900x900	2000	160	180	24-Φ23	1071
1000x1000	1130x1130	1068x1068	1000x1000	2200	160	180	24-Φ23	1338
1100x1100	1240x1240	1183x1183	1100x1100	2500	180	200	28-Φ23	1671
1200x1200	1340x1340	1280x1280	1200x1200	2700	180	200	32-Φ23	2089

注：1、本阀可按用户要求设计制造。
2、表中质量为双层棒条闸门，单层棒条闸门的质量为0.6倍表中质量。
