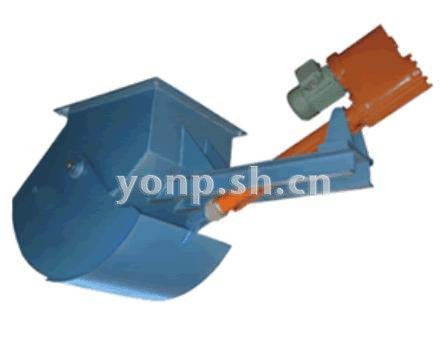

TDSZ电液动扇形闸门

结构特点及用途

本系列电液动扇形闸门是根据卸灰、卸料特点，用作各种料仓及水泥熟料除尘设备的理想卸料装置。本闸门在出料口处设置 了防尘罩，避免了灰尘飞扬；采用电液推杆作动力源，取代缸传动，节约了工程投资成本；阀体采用阶台结构，减少了料流冲 击；阀体关键部位铺设栅栏结构的耐磨衬扳，减少了衬板直接磨损。

主要性能

适用介质：干燥粉尘
工作温度：≤150℃
卸灰量：6 ~ 80m3/h

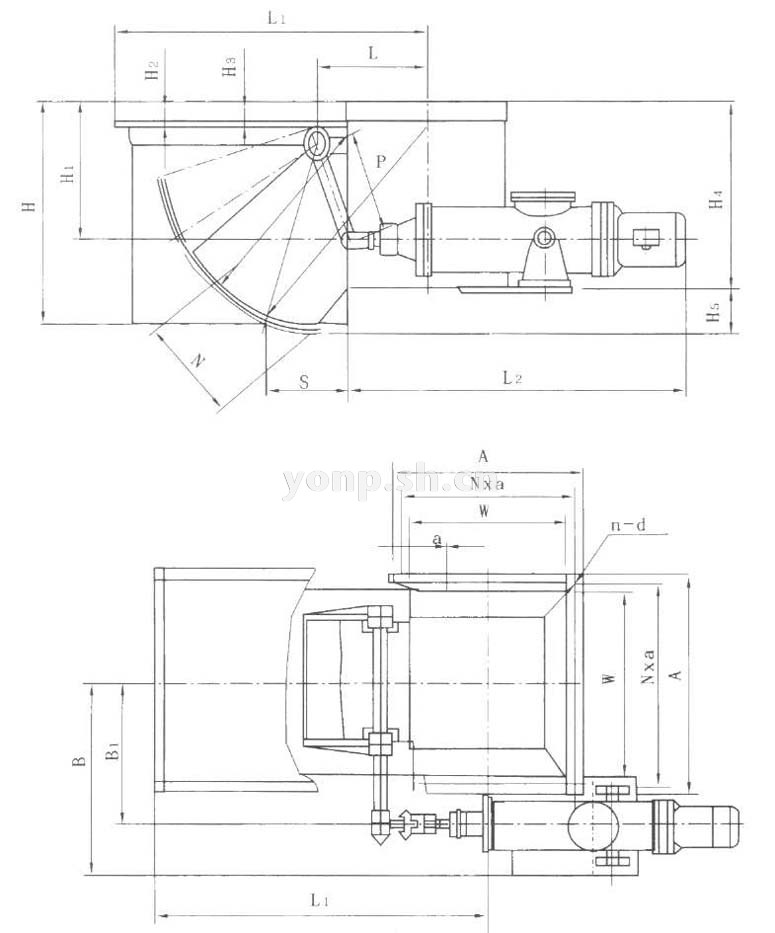

TDSZ型电液动扇形闸门主要外形及连接尺寸表

型号	W	A	Β	B1	L	L1	L2	Η	H1	H2	H3	H4	H5	Ρ	Nxa	n-Φd	电液动推杆型号	功率 KW
TDSZ-30	300	400	350	470	300	800	1175	380	429	170	60	340	400	280	2X175	8-Φ18	DYTZ700-280/110-P	1.1
TDSZ-40	400	500	400	520	350	900	1175	540	429	170	60	480	450	280	3X150	12-Φ18	DYTZ700-280/110-P	1.1
TDSZ-50	500	626	450	570	400	1050	1220	680	513	190	70	610	550	350	4X140	16-Φ18	DYTZ1000-300/110-Ρ	1.5
TDSZ-60	600	726	500	620	450	1200	1220	750	513	190	70	670	650	350	4X165	16-Φ18	DYTZ1750-350/110-Ρ	2.2
TDSZ-70	700	840	550	670	500	1400	1340	900	560	190	80	820	800	400	5X150	20-Φ22	DYTZ1750-350/110-Ρ	2.2
TDSZ-80	800	940	600	720	550	1550	1340	1050	560	191	80	950	900	400	5X174	20-Φ22	DYTZ1750-350/110-Ρ	2.2
