DL、DT/Q、Dy LV D/S单、双向平板闸门


DL、DT/Q、Dy LV D/S单、双向平板闸门

DL、DT/Q、Dy LV D/S单、双向平板闸门

结构特点及用途

本闸门结构简单,重量轻,操作简单,装拆方便,本阀采用优质碳素钢焊接结构,强度高,性能好,使用寿命长,丝杆及螺母采用了 软防护罩结构,不受外界粉尘影响。该闸门主要由框架,丝杆螺母、闸板、装置组成,电机的转动,使丝杆带着丝杆螺母和闸板作水平方 向的往复运动,达到阀门的启闭目的。该闸门广泛适用于建材、冶金、矿山等行业粉体物料的流量控制的管道上,是控制粉体物料流量的 理想设备。

主要性能

公称压力:≤0.1MPa 适用温度:≤150℃; 适用介质:干燥粉体物料


DL、DT/Q、Dy LV D/S单、双向平板闸门

DL、DT/Q、Dy LV D/S单、双向平板闸门

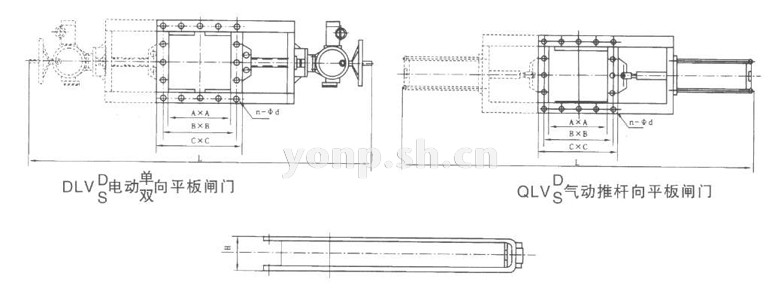

DI、DT/Q、DyLV D/S单、双向平板闸门主要外形及连接尺寸表

类别 ΑxΑ ΒxΒ CxC L Η n-Φd 质量(kg)
DLVD/S 型 DTLD/S 型 DYLVD/S 型 QYLVD/S型
单向 200x200 256x256 306x306 920 120 8-Φ14 130 130 130 130
250x250 306x306 346x346 1050 120 8-Φ14 150 150 150 150
300x300 356x356 396x396 1260 120 8-Φ14 180 180 180 180
400x400 456x456 496x496 1560 140 12-Φ14 200 200 200 200
450x450 510x510 556x556 1670 140 12-Φ18 230 230 230 230
500x500 560x560 606x606 1890 140 16-Φ18 270 270 270 270
双向 600x600 660x660 706x706 1830 160 16-Φ18 350 320 320 320
700x700 770x770 820x820 2520 160 20-Φ18 390 350 350 350
800x800 870x870 920x920 2750 180 20-Φ18 460 410 410 410
900x900 974x974 1030x1030 2950 180 24-Φ23 490 450 450 450
1000x1000 1074x1074 1130x1130 3110 180 24-Φ23 555 505 505 505
