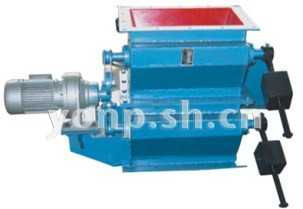

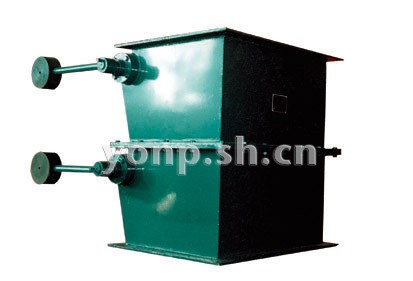

电液动、气动（电动、重锤）单（双）层卸灰阀

结构特点及用途

本卸灰阀是一种新型的除尘理想设备，能和各种执行机构合配套使用，满足不同的场合和工矿的要求。具有卸灰彻底、密封性好、重 量轻、结构简单、动作灵敏等特点。广泛应用于矿山、电力、冶金、建材、化工、轻工等行业。
本卸灰阀与智能控制器组合使用，具有卸灰间隔时间可调、故障自动报警、卡料自动排除、电机自动保护等功能，同时还可实现远控、 集控和与微机控制、现场控制。

主要性能

适用温度：≤100℃; ≤150℃；≤300℃
适用介质：固体小颗粒，粉末物料
电源电压：380V.AC 气源压力：0.4-0.6Mpa 启闭时间：1-60秒可调节

规格	圆形	Φ150	Φ200	Φ300	Φ400	Φ500	Φ600	Φ700
	方形	150x150	200x200	300x300	400x400	500x500	600x600	700x700
卸灰能力m3/h		1.5-20	2.5-30	5-40	8-55	12-75	17-100	25-150
电动卸灰阀	电动推杆型号	DTI6320-M	DTI10020-M		DTI30020-M		DTI30040-H
	功率KW	0.25			0.37		0.55
电液动卸灰阀	电液动推杆型号	DYTZ250-20		DYTZ700-30		DYTZ450-20	DYTZ700-20	DyTZ700-40
	功率KW	0.37		0.55		0.75
气动卸灰阀	气动推杆型号	QGB6320	QGB6330	QGB8030	QGB10030	QGB12530	QGB16030	QGB20030
	耗气量(升）	1.25	1.9	3	4.7	7.4	12	18.8

型号编制说明：口XF—I、Πa/bDy- 电液动Q-气动D-电动Z-重锺XF、卸灰阀I -单层、II-双层 a—阀板为翻板式密封结构b-阀板为磨菇式密封结构

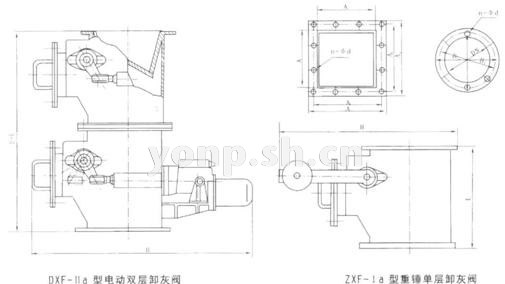

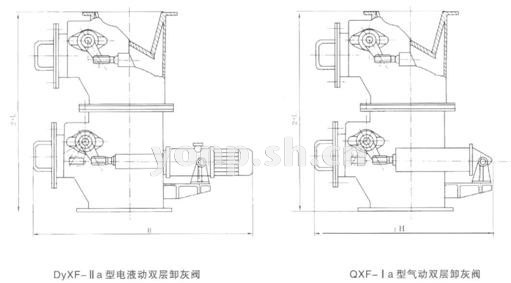

主要外形及连接尺寸表

DN (ΑΧΑ)	D (Α2ΧΑ2)	D1 (A1XA1)	n-Φd	L	Η				质量(kg)
					电动	电液动	气动	重锺	电动	电液动	气动	重锺
Φ150	Φ260	Φ255	8-Φ18	290	700	700	600	550	150	180	120	80
Φ200	Φ320	Φ280	8-Φ18	375	755	755	680	700	180	210	150	100
Φ300	Φ440	Φ395	12-Φ22	450	860	860	750	800	260	330	210	160
Φ400	Φ540	Φ495	16-Φ22	550	970	970	900	1050	310	410	380	190
Φ500	Φ645	Φ600	20-Φ22	650	1070	1070	1000	1150	400	480	420	310
Φ600	Φ755	Φ705	20-Φ26	800	1460	1460	1250	1300	540	620	500	410
Φ700	Φ860	Φ810	24-Φ26	900	1560	1560	1400	1450	690	770	610	500
150X150	260X260	225X225	8-Φ18	290	700	700	600	550	160	190	130	86
200X200	320X320	280X280	8-Φ18	375	755	755	680	700	190	220	160	110
300X300	440X440	395X395	12-Φ22	450	860	860	750	800	270	340	220	170
320X320	455X455	415X415	12-Φ22	460	890	890	850	900	300	390	260	190
400X400	540X540	495X495	16-Φ22	550	970	970	900	1050	325	420	390	200
500X500	640X640	600X600	20-Φ22	650	1070	1070	1000	1150	440	510	430	320
600X600	755X755	705X705	20-Φ26	800	1460	1460	1250	1300	560	660	530	440
700X700	860X860	810X810	24-Φ26	900	1560	1560	1400	1450	690	770	610	540

注：
1. 表中尺寸L为单层卸灰阀（I型)尺寸，双层卸灰阀（Π型)的L和质量是表中数据的2倍，其余相同。
2. 电动、电液动、气动推杆接线图、技术参数见"附录"。
3. 本阀可按用户要求设计制造。
4. 需附件请在合同中注明(如控制箱)。
