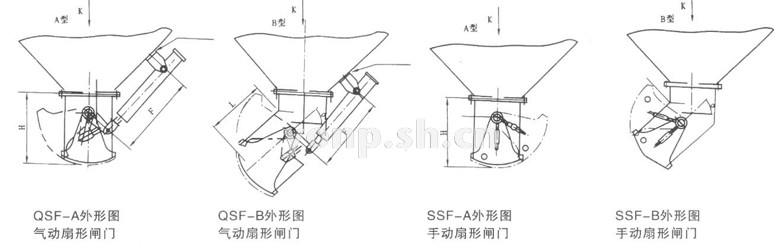

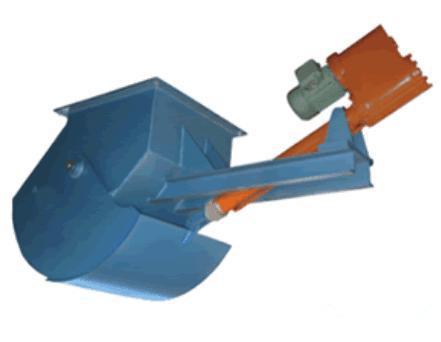

D、DY/Q、S SF-A/B电、电液、气、手动扇形闸门

结构特点及用途

本阀以优质钢板焊接而成具有开启灵活、卸料彻底、操作简单、结构简单、 使用寿命长等腰特点，广泛用于建材、冶金、矿山、电力等行业是各类落料系统 的卸料控制装置。

主要性能

适用介质：晶料、固体、颗料物料、粉状物料 适用温度：≤300℃ 介质流速：≤28m/s

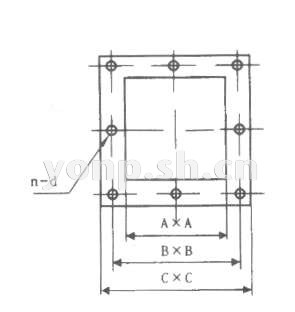

主要外形及连接尺寸表

ΑΧΑ	ΒΧΒ	CXC	a	n-Φd	F	Η	电动推杆		气动推杆	电液动推杆	功率(kw)
							型号	功率KW
200x200	250x250	290x290	45°	8-Φ14	475	300	DTI500-M	0.55	QGA100	DYT700-220	1.1
			?60°
300x300	360x360	400x400	45°	8-Φ14	575	400				DYT700-320	1.1
			60°
400x400	460x460	500x500	45°	8-Φ14	675	480		0.75	QGA125	DYT700-420	1.1
			60°
500x500	570x570	625x625	45°	12-Φ18	785	560	DTI700-M			DYT1000-530	1.5
			60°
600x600	670x670	725x725	45°	12-Φ18	885	620				DYT1000-630	1.5
			60°
700x700	770x770	825x825	45°	16-Φ18	985	720				DYT1000-730	1.5
			?60°
800x800	880x880	950x950	45°	16 Φ22	1120	800	DTI1000-M	1.1	QGA160	DYT1000-830	1.5
			?60°
900x900	980x980	1050x1050	45°	20-Φ22	1220	880				DYT1750-830	2.2
			60°
1000x1000	1080x1080	1050x1050	45°	20-Φ22	1320	960				DYT1750-1030	2..2
			60°
