Q341F三通四密封涡轮球阀

Q341F三通四密封涡轮球阀
Q341F三通四密封涡轮球阀

应用规范

1、设计、制造 按GB12237-89
2、结构长度按 SDV-2002
3、连接法兰:JB79-94
4、阀门检查和试验按GB13927-89

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

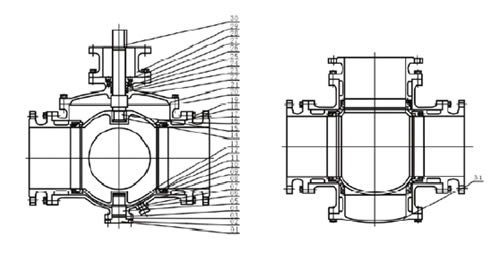

Q341F三通四密封涡轮球阀结构图1
Q341F三通四密封涡轮球阀结构图1

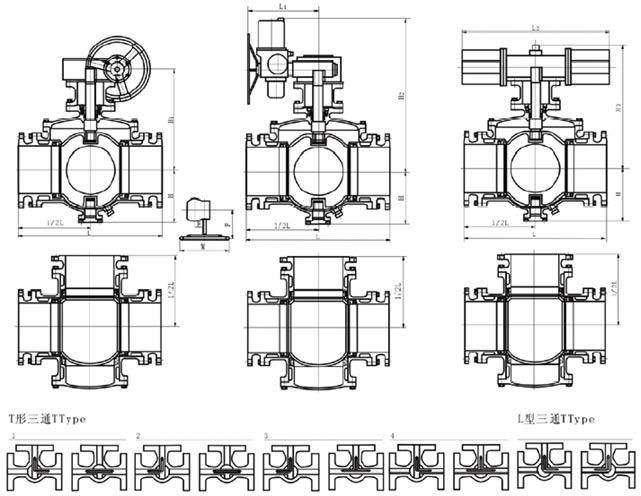

Q341F三通四密封涡轮球阀结构图2
Q341F三通四密封涡轮球阀结构图2

主要零件材料

序号 材料
标准 零件名称
材料牌号
材料
标准 零件名称
材料牌号
碳钢 不锈钢 碳钢 不锈钢
GB ASTM GB ASTM GB ASTM GB ASTM
01 底盖 25 A105 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316/
F304L/F316L
17 垫圈 氟橡胶 ;PTFE ,金属夹石墨
02 底盖螺钉 25CrMoA A193-B7 1Cr17Ni2 A193-B7M 18 螺母 45 A194-2H 0Cr18Ni A194-8M
03 垫圈 氟橡胶 ;PTFE ,金属夹石墨 19 双头螺柱 35CrMoA A193-B7 1Cr17Ni2 A193-B8M
04 止推轴承 金属夹PTFE 20 垫圈 氟橡胶;PTFE,金属夹石墨
05 下阀杆 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316/
F304L/F316L
21 阀盖 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
CF8/CF8M/
CF3/CF3M
06 下阀杆轴承 金属夹PTFE 22 止推轴承 PTFE PTFE PTFE PTFE
07 排污塞 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316/
F304L/F316L
23 压环 25镀铬 A105镀铬 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316/
F304L/F316L
08 阀体 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
CF8/CF8M/
CF3/CF3M
24 填料函0形圈 氟橡胶 氟橡胶 氟橡胶 氟橡胶
09 阀座O形圈 氟橡胶 氟橡胶 氟橡胶 氟橡胶 25 阀杆
“O”形圈
氟橡胶 氟橡胶 氟橡胶 氟橡胶
10 阀座弹簧 17-7PH 17-7PH 17-7PH 17-7PH 26 阀杆填料 石墨
11 阀座 PTFE;PPL PTFE;PPL PTFE;PPL PTFE;PPL 27 填料压盖 25镀铬 A105镀铬 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316/
F304L/F316L
12 阀座支承圈 25镀铬 A105镀铬 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316/
F304L/F316L
28 螺钉 35CrMoA A193-B7 1Cr17Ni2 A193-B8M
13 球体 1Cr18Ni9Ti 304 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316/
F304L/F316L
29 支架 WCB WCB WCB WCB
14 球体键 40Cr 40Cr 1Cr17Ni2 1Cr17Ni2 30 40Cr 40Cr 1Cr17Ni2 1Cr17Ni2
15 上阀体 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
F304/F316/
F304L/F316L
31 盲板 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
CF8/CF8M/
CF3/CF3M
16 侧盖 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
CF8/CF8M/
CF3/CF3M


PN1.6 MPa主要连接尺寸及重量

公称通径DN 150 20x150 200 250x200 250 300x250 300 350x300 350 400x350 400 450x400 450 500x450 500 600x500 600
球孔d1 150 150 200 200 250 250 300 300 350 350 400 400 450 450 500 500 600
L 570 570 670 670 760 760 850 850 980 980 1080 1080 1220 1220 1360 1360 1750
H 219 219 273 273 360 360 395 395 430 430 470 470 550 550 580 580 700
手动 H1 330 330 398 398 495 495 580 580 625 625 670 670 698 698 840 840 1050
E - - 116 116 1169 116 171 171 171 171 257 257 257 257 257 257 150
F - - 350 350 350 350 400 400 420 420 400 400 420 420 400 400 410
W 1050 1050 600 600 600 600 800 800 800 800 800 800 800 800 800 800 800
电动 H2 554 554 600 600 652 652 760 760 770 770 830 830 - - 940 940 1020
L1 235 235 235 235 235 235 259 259 400 400 400 400 - - 410 410 410
气动 H3 666 666 735 736 926 926 1059 1059 1127 1127 1393 1393 1468 1468 1538 1538 1370
L2 776 776 776 776 776 776 1060 1060 1060 1060 1360 1360 1360 1360 1360 1360 2840

上海永鹏阀门Q341F三通四密封涡轮球阀用户订购提示:

1)、请提供您需订购的球阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、Q341F三通四密封涡轮球阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的Q341F三通四密封涡轮球阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:Q341F三通四密封涡轮球阀使用说明书
