气动三片式内螺纹浮动球阀

产品特点

1．气动球阀流体阻力小，是所有阀类中流体阻力最小的一种，启闭迅速方便，以压缩空气为动力，通过活塞齿条，齿轮的机械传动阀杆，以角行程输出的扭矩转动球体0~90°，就能快速完成启闭动作或调节动作。球芯通道平整光滑，不易沉积介质，可以进行管线式通球。结构简单、重量轻、密封性能好。是自动化控制系统中仪表的执行单元；
2．采用电-气阀门定位器，以电信号和压缩空气为动力，接受控制系统输入的0-10mA DC或4-20mA DC电流信号，由调节器将压缩空气，转换成气源压力信号输入输出，改变球芯的旋转角度，可实现比例调节动作。
3．采用电磁换向阀、阀位回讯器，以AC220V或DC24V电源电压和压缩空气作动力，实现对流体介质的快速二位切断控制。
4．气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小，采用全密封防水设计防护等级高。气缸体采用镜面气缸，无油润滑，磨擦系数小、耐腐蚀、具有超强的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不摩损

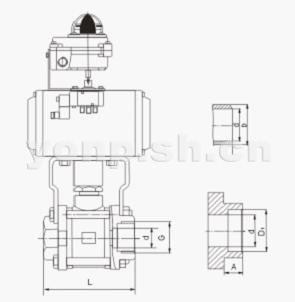

外形尺寸

公称通径DN(mm)	尺寸（mm）										执行器
	三段式			对焊式			承插焊式
	G	L	d	D	L	d	L	d	D1	A
6	1/4	65	11.6	65	11.6	18	65	11.6	14.1～14.3	9.5	GT52/GT63K
10	3/8	65	12.7	65	12.7	18	65	12.7	17.55～17.8	9.5	GT52/GT63K
15	1/2	67	15	67	15.8	24	67	15	21.7～21.95	9.5	GT52/GT63K
20	3/4	82	20	82	20	28	82	20	27.05～27.3	11.1	GT63/GT83K
25	1	91	25	91	25	34	91	25	33.8～34.05	12.7	GT63/GT83K
32	11/4	108	32	108	32	41	108	32	42.55～42.8	14.3	GT63/GT83K
40	11/2	129	38	129	38	49	129	38	48.65～48.9	15.9	GT83/GT110K
50	2	148	50	148	50	62	148	50	61.1～61.35	17.4	GT83/GT110K
65	21/2	186	64	193	64	78					GT110/GT127K
80	3	206	78	222	78	94					GT127/GT127K
100	4	240	98	273	98	124					GT127/GT160K
