Q11F内螺纹铜球阀

Q11F内螺纹铜球阀
Q11F内螺纹铜球阀

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

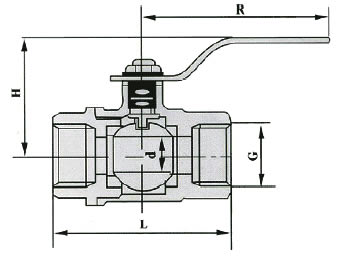

Q11F内螺纹铜球阀结构图1
Q11F内螺纹铜球阀结构图1
Q11F内螺纹铜球阀结构图2
Q11F内螺纹铜球阀结构图2

主要性能规范

型号 公称压力PN(MPa) 试验压力PS(MPa) 适用湿度℃ 适用介质
Q11F-25T 2.5 3.8 2.5 ≤150 水、油、气体
Q11F-40T 4.0 6.0 4.0
Q21F-25T 2.5 3.8 2.5
Q21F-16T 1.6 2.4 1.6

主要尺寸重量

Q11F-25T 管螺纹G 1/4 3/8 1/2 3/4 1 1 1/4 1 1/2 2
尺寸
L 53 53 57 70 81 87 95 107
H 41 41 44 44 51 56 64 69
R 85 85 100 100 120 120 140 140
d 9 9 12 16 20 25 30 37
重量 g 204 188 259 401 648 921 1230 1845
Q11F-40T 管螺纹G 1/4 3/8 1/2 3/4 1 1 1/4 1 1/2 2
尺寸
L 53 53 57 70 81 87 95 107
H 44 44 48 50 55 60 66 72
R 90 90 105 105 125 125 155 155
d 9 9 12 16 20 25 30 37
重量 g 220 205 300 445 715 1000 1340 1975
Q21F-25T 管螺纹G 1/2 3/4 1
尺寸
L 82 100 115
H 44 47 51
R 100 100 120
d 12 16 20
重量 g 330 520 825
QK21F-16T 管螺纹G 尺寸㎜
L H R d
1/2 44 30 22 9

主要零件材料

零件名称 阀体 密封座
材质 黄铜(HPb59-1)锻压 碳钢表面镀铬 增强四氟乙烯

上海永鹏阀门Q11F内螺纹铜球阀用户订购提示:

1)、请提供您需订购的球阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、Q11F内螺纹铜球阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的Q11F内螺纹铜球阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:Q11F内螺纹铜球阀使用说明书
