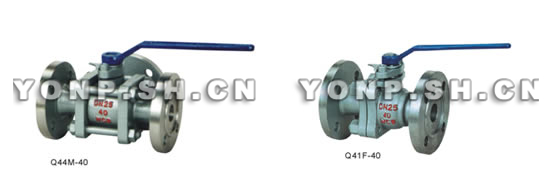

Q44M/Q41M节能型焦炉专用球阀

Q44M/Q41M节能型焦炉专用球阀
Q44M/Q41M节能型焦炉专用球阀

产品特点

该系列球阀特别适用于各焦化厂焦炉氨水、喷射循环系统高低压转换时使用。
一、阀门的连接尺寸与原三通球阀相同,更换方便。
二、特制的增强聚四氟乙烯封圈,其耐磨强度大大提高,显着提高密封圈的使用寿命。
三、独特的内部结构,不仅大大降低了生产成本,而且使加工与维修更加简单化。
四、带倒密封结构的下装式阀杆,不仅防止了阀杆脱出,而且阀杆部位的密封更加可靠。
五、外型结构紧凑,独特三块式设计使阀门外观更完美。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

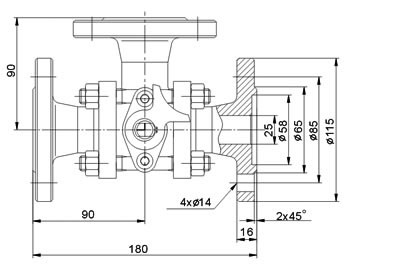

节能型焦炉专用球阀 结构图1
节能型焦炉专用球阀 结构图1

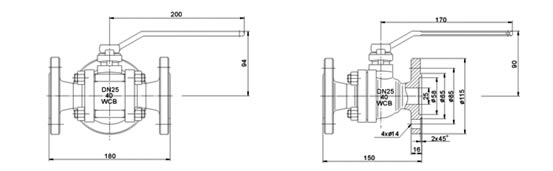

节能型焦炉专用球阀 结构图2
节能型焦炉专用球阀 结构图2

主要零件材料

产品型号 Product type 零件名称
Accessory name
零件材料
Accessory material
Q44M-40DN25
Q41F-40DN25
阀体、阀盖
body,Bonnet
WCB
球体 Ball 1Cr18Ni9Ti
阀杆 Stem 2Cr13
密封圈 Sealing ring 增强聚四氟乙烯 RPTFE
填料 Stuffing V型聚四氟乙烯 V-shaped PTFE

主要连接尺寸

公称压力 PN(MPa)
Nominal pressure
试验压力(Mpa)
壳体 Shell 高压液密封闭
High-pressure liquid sealing
低压气密封
Low-pressure hermetic sealing
4.0 6.0 4.4 0.6
适用温度
Applicable temperture
≤150℃
氨水等 Liquid ammonia, etc.

上海永鹏阀门Q44M/Q41M节能型焦炉专用球阀用户订购提示:

1)、请提供您需订购的球阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、Q44M/Q41M节能型焦炉专用球阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的Q44M/Q41M节能型焦炉专用球阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:Q44M/Q41M节能型焦炉专用球阀使用说明书
