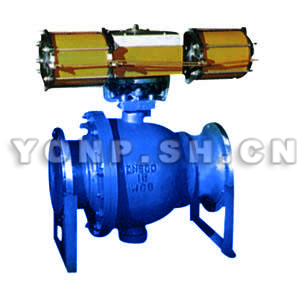

Q647喷煤粉专用球阀

产品结构特点

本系列气动球阀是作为控制含尘、含固体粉末，特别适用于高炉煤粉喷吹、空气管路及喷枪管路等系统。
1、阀座带有磨损自动补偿装置，有效确保阀门的密封性能。
2、特殊材料制成的密封圈，具有耐高温、耐磨损、使用寿命长的特点。
3、阀门结构紧凑、启闭灵活、安装维修方便。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

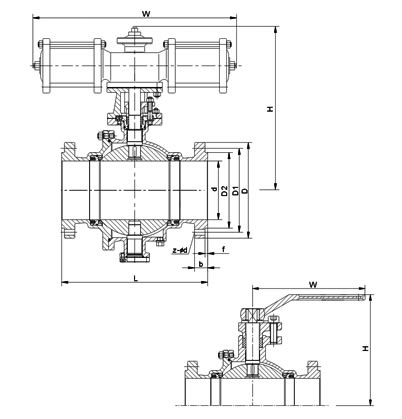

结构

主要零件材质

零件名称 Accessory name	材质 Materials
阀体、阀盖 Body,bonnet	WCB
球体、阀座 Globe Body,seat	1Cr18Ni9Ti+硬铬 ICr18Ni9Ti+Hard chrome
阀杆 Stem	2Cr13
密封圈 Sealing ring	特种耐磨耐高温四氟 Special wearing-resisting and high- temperature resistance tetraf luorine
螺栓 Bolt	中碳钢 Medium Carbon stell

主要外型及连接尺寸表

公称压力 Nominal pressure	1.6Mpa
壳体试验压力 Shell Test Pressure	2.4Mpa
高压液密封 High-Pressure Liquid Sealing	1.76Mpa
低压气密封 Low-Pressure Hermetic Sealing	0.6Mpa
适用温度 Applicable Temperature	-28~300℃
适用介质 Applicable Mediums	含尘气体、煤粉等 Dusty gases,Powder coal,etc.
结构长度按 Structural length follows	GB1221-89
法兰尺寸按 Flange Dimension follows	GB9113、JB79-59
检验试验按 Test and Inspection follows	JB/T9092-99
驱动方式 Driving manner	手动、气动 Manual/Pneumatic

公称压力 PN(MPa) Nominal pressure	公称通径 DN(mm) Nominal diameter	尺寸 Dimension(mm)
		L	W		H
			手动 Manual	气动 Pneumatic	手动 Manual	气动 Pneumatic
1.6	25	180	140	235	90	298
	32	200	155	235	107	304
	40	220	250	330	127	370
	50	220	250	330	140	376
	65	241	350	400	164	425
	80	283	350	510	177	484
	100	305	420	510	206	531
	125	356	700	580	292	570
	150	394	1000	720	320	570
	200	457		720		610
	250	533		900		670
	300	610		1050		740
	350	686		1290		790
	400	762		1600		905
其余连接尺寸请参阅样本《主要外型与连接尺寸表达式》 Please refer to the sample book of Form of Main Types and Connecting Dimension for other connection dimensions.

上海永鹏阀门Q647喷煤粉专用球阀用户订购提示：

1）、请提供您需订购的球阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、Q647喷煤粉专用球阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的Q647喷煤粉专用球阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：Q647喷煤粉专用球阀使用说明书
