Q941F四通四密封电动球阀

应用规范

1、设计、制造 按GB12237-89
2、结构长度按 SDV-2002
3、连接法兰：JB79-94
4、阀门检查和试验按GB13927-89

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

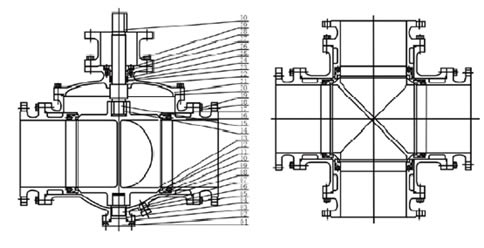

结构

该四通球阀，一阀实现正反供水切换，每转90°，供水方式切换一次，以前需四个阀门，供水时阀1、4开启，阀2、3关闭；反向供水时阀2、3开启，阀1、4关闭，现用一台四通球阀替代，操作方便。

主要零件材料

公称通径DN		150	20x150	200	250x200	250	300x250	300	350x300	350	400x350	400	450x400	450	500x450	500	600x500	600
球孔d1		150	150	200	200	250	250	300	300	350	350	400	400	450	450	500	500	600
L		570	570	670	670	760	760	850	850	980	980	1080	1080	1220	1220	1360	1360	1750
H		219	219	273	273	360	360	395	395	430	430	470	470	550	550	580	580	700
手动	H1	330	330	398	398	495	495	580	580	625	625	670	670	698	698	840	840	1050
	E	-	-	116	116	1169	116	171	171	171	171	257	257	257	257	257	257	150
	F	-	-	350	350	350	350	400	400	420	420	400	400	420	420	400	400	410
	W	1050	1050	600	600	600	600	800	800	800	800	800	800	800	800	800	800	800
电动	H2	554	554	600	600	652	652	760	760	770	770	830	830	-	-	940	940	1020
	L1	235	235	235	235	235	235	259	259	400	400	400	400	-	-	410	410	410
气动	H3	666	666	735	736	926	926	1059	1059	1127	1127	1393	1393	1468	1468	1538	1538	1370
	L2	776	776	776	776	776	776	1060	1060	1060	1060	1360	1360	1360	1360	1360	1360	2840

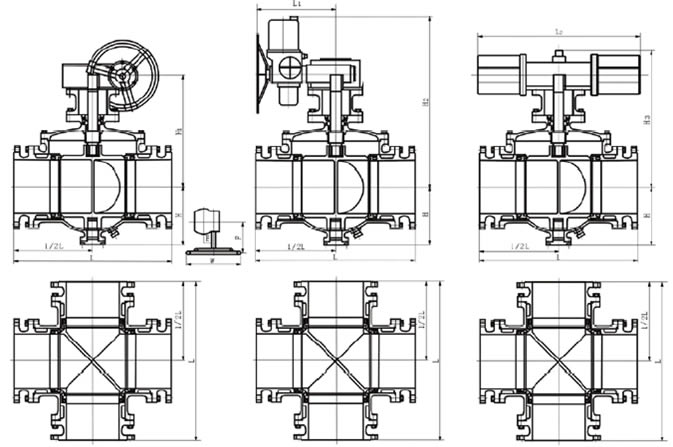

PN1.6 MPa主要连接尺寸及重量

公称通径DN		150	20x150	200	250x200	250	300x250	300	350x300	350	400x350	400	450x400	450	500x450	500	600x500	600
球孔d1		150	150	200	200	250	250	300	300	350	350	400	400	450	450	500	500	600
L		570	570	670	670	760	760	850	850	980	980	1080	1080	1220	1220	1360	1360	1750
H		219	219	273	273	360	360	395	395	430	430	470	470	550	550	580	580	700
手动	H1	330	330	398	398	495	495	580	580	625	625	670	670	698	698	840	840	1050
	E	-	-	116	116	1169	116	171	171	171	171	257	257	257	257	257	257	150
	F	-	-	350	350	350	350	400	400	420	420	400	400	420	420	400	400	410
	W	1050	1050	600	600	600	600	800	800	800	800	800	800	800	800	800	800	800
电动	H2	554	554	600	600	652	652	760	760	770	770	830	830	-	-	940	940	1020
	L1	235	235	235	235	235	235	259	259	400	400	400	400	-	-	410	410	410
气动	H3	666	666	735	736	926	926	1059	1059	1127	1127	1393	1393	1468	1468	1538	1538	1370
	L2	776	776	776	776	776	776	1060	1060	1060	1060	1360	1360	1360	1360	1360	1360	2840

上海永鹏阀门Q941F四通四密封电动球阀用户订购提示：

1）、请提供您需订购的球阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、Q941F四通四密封电动球阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的Q941F四通四密封电动球阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：Q941F四通四密封电动球阀使用说明书
