气动卫生级蝶阀

别名：气动卫生级快装蝶阀，气动卫生级卡箍蝶阀

概述

●食品级气动蝶阀由AT气动执行机构和卫生级蝶阀组成。

※技术参数

●连接方式：螺纹、焊接、快装式、一边丝口一边焊接。

●阀体材质：304、316、316L

●密封材质：NBR、EPDM

●工作温度：-10℃+135℃

●公称通径：15～100mm       公称压力：PN0.6～1.6MPa

气动执行器形式：单作用或双作用，气源工作压力：0.4～0.7MPa

用途

●主要用于食品设备上面配套，广泛应用于轻工、化工、制药等行业的工业自动控制系统中。

技术规范

设计依据	GB标准
设计标准	GB/12237
试验和检验	JB/T9002

※注：系列蝶阀结构长度及连接法兰尺寸可根据用户要求设计制造。

主要零件材质表

序号	零件名称	材质
1	螺栓	不锈钢304
2	左阀体	不锈钢304、316、316L
3	阀座	无毒橡胶
4	蝶板	不锈钢304、316、316L
5	右阀体	不锈钢304、316、316L
6	螺母	不锈钢304
7	螺母	不锈钢304
8	键	不锈钢304
9	螺栓	不锈钢304
10	连接支架	不锈钢304
11	螺栓	不锈钢304
12	连接套	不锈钢304
13	气动执行器
14	位置指示器

※注：系列蝶阀主要零部件及密封圈的材质可根据实际工况条件或用户特殊要求设计选用。

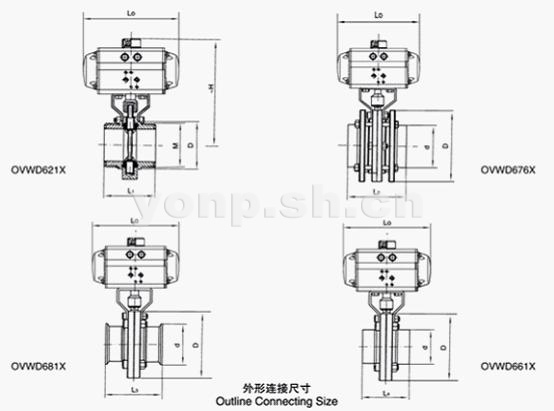

主要外形及连接尺寸

通径		WD621×				WD676×			WD681×		WD661×			L0	H	执行器型号 (双作用式)
ISO	GB	M		L1		L2	D		L3	D	L4	D
in	mm	ISO	GB	ISO	GB		ISO	GB				ISO	GB
1/2	15													104		GTD40
3/4	20													104		GTD40
1	25	52×1/6	46×3	97	123				66	50.5				140	165	GTD52
11/4	32	58×1/6	55×3	97	133				70	50.5				140	172	GTD52
11/2	40	65×1/6	60×3	105	133	102	50.8	45	76	64	50	50.8	45	140	180	GTD52
2	50	78×1/6	70×4	105	133	106	63.5	57	80	77.5	50	63.5	57	164	198	GTD65
21/2	65	95×1/6	95×4	109	133	108	76.3	76	84	91	50	76.3	76	164	217	GTD65
3	80	110×1/4	105×4	145	143	120	89.1	89	90	106	60	89.1	89	164	227	GTD65
4	100	130×1/4	125×5	154	147	120	114.3	108	104	119	64	114.3	108	190	275	GTD80
5	125					132		133			112		133	190	295	GTD80
6	150					150		159			124		159	21O	320	GTD90
