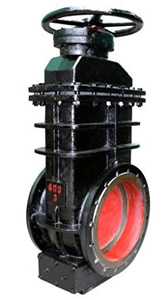

MZ48W城市煤气快速启闭闸阀

别名：管道煤气开关闸阀

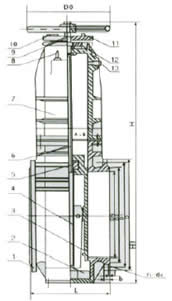

1、阀体；2、排污箱；3、闸板；4、保护套；5、螺母；6、阀杆；7、阀盖；8、吊环；9、密封圈；10、开度盘；11、注油堵；12、油箱；13、放散堵

主要外型尺寸、连接尺寸和重量

DN	D		D1		D2		n-do		L	b	f	Do	H	H1	A×B	理论 重量 ㎏
	6巴级	10巴级	6巴级	10巴级	6巴级	10巴级	6巴级	10巴级
150	265	285	225	240	202	212	8-17.5	8-22	350	26	3	280	550	140	330×260	132
200	320	340	280	295	258	268	8-17.5	8-22	400	28	3	320	600	160	390×280	196
250	375	395	335	350	312	320	12-17.5	12-22	450	28	3	320	750	230	470×310	301
300	440	445	395	400	365	370	12-22	12-22	500	28	4	400	810	300	520×350	462
350	490	505	445	460	415	430	12-22	16-22	550	30	4	400	950	340	570×380	680
400	540	565	495	515	465	482	16-22	16-26	406	32	4	640	1010	430	640×390	768
450	595	615	550	565	520	532	16-22	20-26	432	32	4	640	1070	465	690×410	898
500	645	670	600	620	570	585	20-22	20-26	457	34	4	800	1140	490	800×460	1362
600	755	780	705	725	670	685	20-26	20-30	508	36	5	800	1380	540	930×500	1708
700	860	895	810	840	775	800	24-26	24-30	610	40	5	1000	1560	590	1070×550	1846
800	975	1015	920	950	880	905	24-30	24-33	660	44	5	1000	1760	680	1190×580	2796
900	1075	1115	1020	1050	980	1005	24-30	28-33	711	46	5	1200	1930	760	1280×570	3760
1000	1175	1230	1120	1160	1080	1110	28-30	28-36	811	50	5	1200	1960	800	1390×580	4400
1200	1405	1455	1340	1380	1295	1330	32-33	32-39	960	56	5	1400	2440	840	1680×780	6787
1400	1630	1675	1560	1590	1510	1530	36-36	36-42	960	62	5	1400	3020	1000	1900×850	8540
1600	1830	1915	1760	1820	1710	1750	40-36	40-48	1160	68	5	1600			2360×980	12480
1800	2045	2115	1970	2020	1920	1950	44-39	44-48	1160	70	5	1600			2740×1108	16790

上海永鹏阀门MZ48W城市煤气快速启闭闸阀用户订购提示：

1）、请提供您需订购的闸阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、上海永鹏阀门网为您提供的"永鹏牌"MZ48W城市煤气快速启闭闸阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的MZ48W城市煤气快速启闭闸阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：MZ48W城市煤气快速启闭闸阀使用说明书
