Z41T/W/H明杆楔式闸阀

Z41T/W/H-10型明杆楔式闸阀
Z41T/W/H-10型明杆楔式闸阀

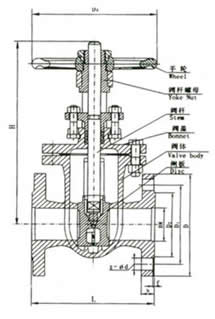

Z41T/W/H-10型明杆楔式闸阀外形尺寸图
Z41T/W/H-10型明杆楔式闸阀外形尺寸图

用途

Z41T/W/H-10型明杆楔式闸阀广泛用于石油、化工、制药、电力等行业,在公称压力≤1.0Mpa的蒸气、水、油品等介质的管路上作启闭作用。

主要零件材料

零件名称 材 料
Z41T-10 Z41W-10 Z41H-10
阀体、阀盖 灰铸铁 灰铸铁 灰铸铁
闸 板 灰铸铁+黄铜 灰铸铁 灰铸铁+黄铜
阀 杆 碳钢(铜) 碳钢(铜) 碳钢(铜)
阀杆螺母 青铜(球铁) 青铜(球铁) 青铜(球铁)
手 轮 灰铸铁(球铁) 灰铸铁(球铁) 灰铸铁(球铁)

性能规范

型号 公称压力(MPa) 试验压力 适用温度(℃) 适用介质
强度(水)(MPa) 密封((MPa)
Z41H-10 1.0 1.5 1.1 ≤200 蒸气、水、油品
Z4T-10 ≤200 水、蒸气
Z41W-10 ≤100 油品

外型尺寸和连接尺寸

型 号 公称通径
DN(㎜)
尺寸 重量(㎏)
L D D1 D2 b-f z-фd H Do
Z41T/W/H
-10
40 165 145 110 85 18-3 4-ф18 245 135 10
50 178 160 125 100 20-3 4-ф18 286 180 18
65 190 180 145 120 20-3 4-ф18 320 180 22
80 203 195 160 135 22-3 4-ф18 373 200 2735
100 229 215 180 155 22-3 8-ф18 428 200 34
125 254 245 210 185 24-3 8-ф18 513 240 49
150 267 280 240 210 24-3 8-ф23 582 240 66.5
200 330 335 295 265 26-3 8-ф23 730 320 107
250 380 390 350 320 28-3 12-ф23 897 320 168
300 420 440 400 368 28-4 12-ф23 1032 400 220
350 450 500 460 428 30-4 16-ф23 1170 400 290
400 480 565 515 482 30-4 16-ф25 1330 500 450
450 510 615 565 532 32-4 20-ф25 1460 500 580
500 540 670 620 585 34-4 20-ф25 1727 500 830
600 600 780 725 685 36-5 20-ф30 2072 500 1160

上海永鹏阀门Z41T/W/H明杆楔式闸阀用户订购提示:

1)、请提供您需订购的闸阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、上海永鹏阀门网为您提供的"永鹏牌"Z41T/W/H明杆楔式闸阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的Z41T/W/H明杆楔式闸阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:Z41T/W/H明杆楔式闸阀使用说明书
