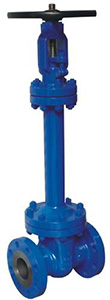

YDAWZ41美标波纹管闸阀

结构特点

法兰连接美标波纹管闸阀适用于公称压力CLASS150～900LBS,工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。 美标波纹管闸阀的主要结构特点 ：
1、产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指示，更直观；
6、零件材质及法兰，对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

主要零部件材质

序号	名称	材质
1	阀体	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
2	阀板	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
3	阀杆	ASTM A182-Gr.F6a ASTM A182-F22 ASTM A182-F304、F316、F321、F304L、F316L
4	垫片	柔性石墨+不锈钢
5	双头螺栓	ASTM 193-B7、A320-B8、A193-B8M
6	六角螺母	ASTM A194-2H、A194-8、A194-8M
7	阀盖	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
8	波纹管组件	ASTM A182-F304、F316、F321、F304L、F316L
9	填料	柔性石墨
10	填料压盖	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
11	支架	ASTM A216-WCB ASTM A217-WC1、WC6、WC9、C5 ASTM A351-CF8、CF8M、CF3、CF3M
12	阀杆螺母	铜合金
13	手轮	ASTM A536 Gr.60-40-18、A216-WCB

技术规范

结构形式	BB-BG-OS & Y
驱动方式	手动
	电动
设计标准	API1600、API6D
结构长度	ASME B16.10
连接法兰	ASME B16.5
试验和检验	API598、API6D

性能规范

公称压力（LB）	壳体试验压力（MPa）	密封试验压力(MPa)	适用温度(℃)	使用介质
150	3.0	2.2	≤350℃	水、蒸汽、油品等
300	7.5	5.5
600	15.0	11.0
900	22.5	16.5

连接尺寸及重量

型号	YDAWZ41-150LB
压力 等级	150LB
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12
L	108	117	127	140	165	178	190	203	229	254	267	292	330	356	381
H	200	210	250	260	290	370	398	440	490	530	580	670	760	850	950
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	8	9	10	15	22	30	42	55	70	100	140	180	250	350	450

型号	YDAWZ41-300LB
压力 等级	300LB
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12
L	140	152	165	178	190	216	241	283	305	381	403	419	457	502	762
H	300	210	250	260	290	370	398	440	490	530	580	670	760	850	980
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	9	10	12	18	25	38	53	70	88	125	175	225	310	440	560

型号	YDAWZ41-600LB
压力 等级	600LB
口径	mm	15	20	25	32	40	50	65	80	100	125	150	200	250	300
	in	1/2	3/4	1	11/4	11/2	2	21/2	3	4	5	6	8	10	12
L	165	190	216	229	241	292	330	356	432	508	559	660	787	838	889
H	200	210	250	260	290	370	398	440	490	530	580	670	760	850	980
W	120	140	140	180	200	220	260	280	300	340	400	450	450	500	500
重量（kg）	11	13	16	24	32	50	70	90	105	165	230	300	400	570	730

上海永鹏阀门YDAWZ41美标波纹管闸阀用户订购提示：

1）、请提供您需订购的闸阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、上海永鹏阀门网为您提供的"永鹏牌"YDAWZ41美标波纹管闸阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的YDAWZ41美标波纹管闸阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：YDAWZ41美标波纹管闸阀使用说明书
