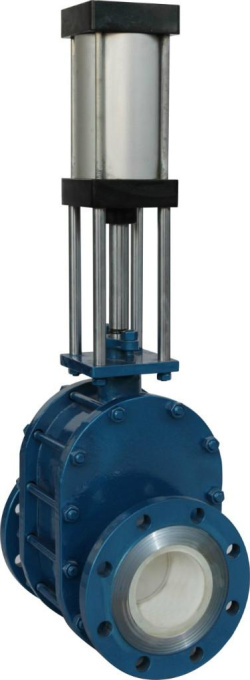

(G)Z644TC陶瓷双闸板闸阀

特点

1.该产品适用于电力、石化、冶金、建材等工业控制系统的干灰、粉煤灰、催化剂等系统。
2.闸板、阀座与流道均采用工程陶瓷制造。
3.在阀门关闭过程中，闸板自动旋转，产生闸板与阀座自吻合的研磨性效果，使用密封更加严密。
4.阀腔消除积灰与卡死现象。
5.能满足多种传动机构，手动，气动和电动。

主要性能规范

型号Type	公称压力Nominal pressure	试验压力(MPa) Test pressure		工作温度WorkingTemperature	适用介质Applicable Medium
		壳体Shell	密封Seal
GZ644TC	0.6	0.9	0.7	≤220℃	干灰、粉煤灰以及固体颗料等介质dry ash，the pulverized coal ash as well as a solid material and so on lies between bribes
	1.0	1.5	1.1
	1.6	2.4	1.8

主要零件材料

主阀体 Host Body	碳钢 WCB
侧阀体 Side body	球墨铸铁 Ductile cast iorn
阀座 Seat	结构陶瓷 Structure ceramic
阀板 Stem	结构陶瓷 Structure ceramic

主要连接尺寸

型号Type	PN	尺寸(mm)Dimensions
		DN	L(short)	L(long)	D	D1	n-M	D2	≈H1
Z644TC	0.6MPa	50	114	210	140	110	4-M12	90	805
		65	114	210	160	130	4-M12	110	850
		80	114	210	185	150	4-M16	125	830
		100	130	248	205	170	4-M16	140	926
		125	170	267	235	200	8-M16	175	1012
		150	170	280	260	225	8-M16	200	1109
		200	230	343	315	280	8-M16	255	1325
		250	280	406	370	.335	12-M16	280	1500
		300	320	432	134	395	12-M20	310	1650
		350	350	470	485	445	12-M20	362	1780
	1.0MPa	50	114	210	160	125	4-M16	100	805
		65	114	210	180	145	4-M16	120	830
		80	114	210	195	160	8-M16	135	850
		100	130	248	215	180	8-M16	155	926
		125	170	267	245	210	8-M16	185	1012
		150	170	280	280	240	8-M20	210	1109
		200	230	343	335	295	8-M20	260	1325
		250	280	406	390	350	12-M20	320	1500
		300	320	432	440	400	12-M20	368	16650
		350	350	470	500	460	16-M20	428	1780
	1.6MPa	50	114	210	160	125	4-M16	100	805
		65	114	210	180	145	4-M16	120	830
		80	114	210	195	160	8-M16	135	850
		100	130	248	215	180	8-M16	155	926
		125	170	267	245	210	8-M16	185	1012
		150	170	280	280	240	8-M20	210	1109
		200	230	343	335	295	12-M20	265	1325
		250	280	406	405	355	12-M24	295	1500
		300	320	432	460	410	12-M24	320	1650
		350	350	470	520	470	16-M24	375	1780

上海永鹏阀门(G)Z644TC陶瓷双闸板闸阀 用户订购提示：

1）、请提供您需订购的闸阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、上海永鹏阀门网为您提供的"永鹏牌"(G)Z644TC陶瓷双闸板闸阀 产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供闸阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的(G)Z644TC陶瓷双闸板闸阀 使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：(G)Z644TC陶瓷双闸板闸阀 使用说明书
