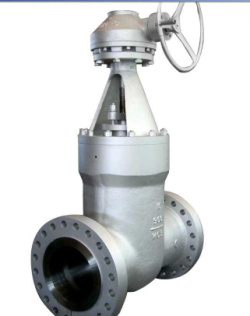

1、手轮采用可锻铸铁铸造,造型配合手握,适当增加摩擦力,方便开启。也可选择冲击式手轮。
2、阀杆螺母采用高镍球铁,“T”形螺纹与阀杆配合传递力矩。
3、阀盖上设有推力球轴承及油杯,可定期补充固体润滑油,减少启闭力矩,保持轻松启闭。填料压盖和压套分体设计,保证阀杆的同心度。
4、合理的填料函设计,采用编结石墨、柔性石墨填料加中间填料套的组合,确保阀门无外泄漏,符合环保要求。
5、阀门的阀体与阀盖的连接采用压力自紧密封结构,楔形密封环与四开环组合,压力越高密封越可靠。
6、阀杆头部整体锻造,与阀瓣通过“T”型槽连接,保证强度。
7、阀座采用焊接结构,密封面堆焊硬质合金,保证长时间工作安全可靠。
8、闸板采用锻钢、弹性闸板,在高压力工况下具有一定的弹性补偿。使密封更加可靠。
轻松地扭矩传递结构
手轮或冲击手轮通过阀杆螺母将扭矩传递至阀杆上,阀杆采用A182F6(1Cr13)锻造并调质处理,硬度达到HB220~250。为了减少力在传递过程中的损耗,阀杆螺母选用高镍球铁A439GR.D2或铜合金(高镍球铁具有一定的自润滑性),硬度比阀杆小HB50左右。 大口径、高压力阀门可在阀杆螺母上下加上推力轴承,同时设有油杯结构,可定期加入固体油脂,保持润滑,使阀门始终具有较轻的扭矩。
自紧压力密封结构
阀门填料选用柔性石墨、编结石墨和中间填料套的组合,既具有良好的密封性能又有一定的强度,确保阀门没有外漏,符合环保要求。
阀门阀体与阀盖的连接采用压力自紧密封结构,楔形带槽的密封环(软钢或不锈钢)与四开环组合;阀体相应部位堆焊硬质和紧,迫使密封环在高压下变形实现可靠密封,压力越高密封越可靠。
整体锻造的阀杆头部
压力自紧密封闸阀,适用于高温、高压的工况,由于介质温度不稳定,可能造成一定的温差,闸板容易产生卡紧现象,整体锻造的阀杆头部抗拉强度高,在闸板卡紧时加大拉力不会使阀杆头部断裂,造成闸板陷入阀体无法运作的后果。
整体锻造弹性闸板、焊接阀座
闸板采用整体锻造而成,通过机械加工,形成结构独特的弹性闸板,该闸板强度好,并有一定的弹性,在较为复杂的工况下具有其显着的优势。闸板对焊硬质和紧,在阀门出厂前密封面都留有一定的磨损余量,使用一段时间后密封面磨损,闸板自然下滑但仍能与阀座密封面完全接触,保证阀门的正常使用。
阀座采用焊接形式,选用适合的电焊条或焊丝,通过对其进行焊前、焊后热处理,直接焊接在阀体上,可实现阀座的可更换性。
设计与制造:API600 API6D GB12234
法兰尺寸:ANSIB16.5 JB/T79 GB9113
压力温度:ANSIB16.34 JB/T74 GB9131
结构长度:ANSIB16.10 GB12221
对焊连接尺寸:---
检验与试验:API598 JB/T9092 GB13927
ANSI 900、1500、2500Lb | ||||||||||||||
ANSI 900Lb | ANSI 1500Lb | ANSI 2500Lb | ||||||||||||
NPS | 2 | 3 | 4 | 6 | 8 | 2 | 3 | 4 | 6 | 8 | 2 | 3 | 4 | 6 |
L | 368 | 381 | 457 | 610 | 737 | 368 | 470 | 546 | 705 | 832 | 451 | 368 | 457 | 610 |
H | 520 | 650 | 750 | 800 | 940 | 615 | 705 | 925 | 1190 | 1525 | 520 | 735 | 890 | 1145 |
D。 | 250 | 350 | 450 | 500 | 600 | 250 | 350 | 450 | 600 | 710 | 350 | 450 | 600 | 750 |
Wt | 59 | 115 | 198 | 303 | 407 | 116 | 209 | 296 | 720 | 1257 | 75 | 115 | 215 | 580 |
★ | 200 | 450 | 600 | 1000 | 1200 | 200 | 450 | 600 | 1000 | 1500 | 450 | 750 | 1500 | 1800 |
GB 16.0、25.0MPa | ||||||||||||||
GB 16.0MPa | GB 25.0MPa | |||||||||||||
DN | 50 | 80 | 100 | 150 | 200 | 50 | 80 | 100 | 150 | 200 | ||||
L | 300 | 390 | 450 | 600 | 750 | 350 | 470 | 550 | 750 | 832 | ||||
H | 510 | 585 | 630 | 820 | 990 | 496 | 575 | 660 | 790 | 830 | ||||
D。 | 360 | 400 | 450 | 640 | 720 | 360 | 400 | 560 | 600 | 720 | ||||
Wt | 73 | 141 | 185 | 462 | 711 | 66 | 123 | 236 | - | - | ||||
★ | 200 | 450 | 600 | 1000 | 1200 | 300 | 650 | 1200 | 1200 | 1500 |
注:H、Wt为手轮形式的数据。★为伞齿轮、电动装置的参考力矩,单位NM。
