当前位置: 首页 >>水力控制阀 >>400X型流量控制阀

400X型流量控制阀

产品概述

400X流量控制阀是上海永鹏实业发展有限公司生产的一种采用高精度先导式方式控制流量多功能阀门。400X流量控制阀适用于配水管需控制流量和压力的管路中,保持预定流量不变,将过大流量限制在一个预定值,并将上游高压适当减压,即使 主阀上游的压力发生变化,也不会影响主阀下游的流量。400X流量控制阀一改常规节流阀使用孔板或纯机械的减小流域面积的原理,利用相关导阀,最大限度地减少能量在节流过程中的损失。如遇紧急情况400XA流量控制阀可以完全截止流量,避免损失。400X流量控制阀控制灵敏度高,安全可靠,调试简便,使用寿命长。

 400X型流量控制阀
400X型流量控制阀
400X型流量控制阀结构图
400X型流量控制阀结构图 1、小球阀 2、导阀 3、流量调节器 4、针型阀

典型安装图

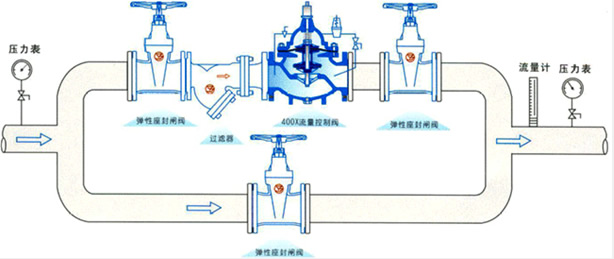

400X型流量控制阀典型安装示意图
400X型流量控制阀典型安装示意图

主要外形尺寸

DN 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450
L 150 160 180 200 203 216 241 292 330 356 495 622 698 787 914 978
H1 247 247 247 278 278 298 313 350 365 420 450 470 490 526 570 570
H 342 342 342 395 395 405 430 510 560 585 675 730 760 840 910 910

上海永鹏阀门400X型流量控制阀用户订购提示:

1)、请提供您需订购的水力控制阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、上海永鹏阀门网为您提供的"永鹏牌"400X型流量控制阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供水力控制阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的400X型流量控制阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:400X型流量控制阀使用说明书
