300X活塞式缓闭止回阀

产品概述

300X活塞式缓闭止回阀是利用液压控制原理，通过管道中介质自身的压力来实现活塞的上下运动，从而控制主阀的启闭。300X活塞式缓闭止回阀的主阀盘关闭的快慢，是靠调节出口球阀的开度来实现。上海永鹏实业发展有限公司生产的缓闭止回阀仅限于DN500mm以上，DN500mm口径以下的为隔膜式。

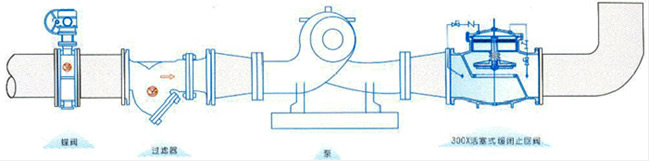

典型安装图

300X活塞式缓闭止回阀典型安装示意图

主要外形尺寸

DN	500	600	700	800
L	1075	1230	1300	1450
H1	620	695	930	950
H	750	850	1120	1150

上海永鹏阀门300X活塞式缓闭止回阀用户订购提示：

1）、请提供您需订购的水力控制阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、上海永鹏阀门网为您提供的"永鹏牌"300X活塞式缓闭止回阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供水力控制阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的300X活塞式缓闭止回阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：300X活塞式缓闭止回阀使用说明书
