H103X活塞式遥控浮球阀

产品概述

H103X活塞式遥控浮球阀是兼具多种功能的水力操作式阀门。H103X活塞式遥控浮球阀主要安装于水池或高架水塔的进水口处,当水位达到设定的高度时,主阀由浮球导阀控制关闭进水口停止供水;当水位下降后,主阀由浮球阀导阀控制打开进水口向水池注水,实现自动补水。液位控制精确,不受水压干扰;活塞式遥控浮球阀可随水池的高度及使用空间任意位置安装,维护调试、检查方便、密封可靠,使用寿命长。上海永鹏实业发展有限公司生产的H103X活塞式遥控浮球阀性能可靠、强度高、动作平稳适用于600口径以上的管路。

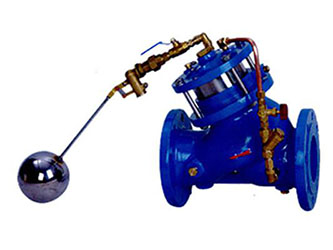

 H103X活塞式遥控浮球阀
H103X活塞式遥控浮球阀
H103X活塞式遥控浮球阀结构图
H103X活塞式遥控浮球阀结构图1、小浮球阀 2、小球阀 3、针型阀 4、过滤器 5、小球阀

典型安装图

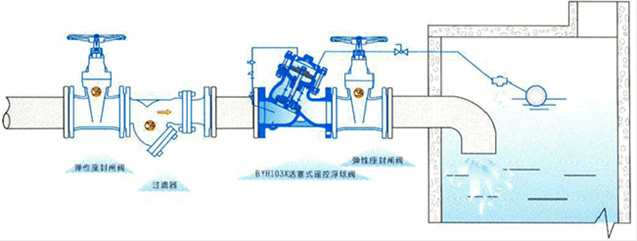

活塞式遥控浮球阀典型安装示意图
活塞式遥控浮球阀典型安装示意图

主要外形尺寸

DN 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000 1200 1400
L 205 216 250 320 365 415 500 605 698 787 914 978 978 1150 1300 1450 1650 1800 2000 2350
H 293 328 364 418 481 543 673 729 927 957 1188 1218 1600 1800 2000 2300 2600 2700 2860 3200

上海永鹏阀门H103X活塞式遥控浮球阀用户订购提示:

1)、请提供您需订购的水力控制阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、上海永鹏阀门网为您提供的"永鹏牌"H103X活塞式遥控浮球阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供水力控制阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的H103X活塞式遥控浮球阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:H103X活塞式遥控浮球阀使用说明书
