700X 水泵控制阀

产品概述

700X水泵控制阀由主阀4、针阀2、电磁向导阀7、单向阀6、球阀3、电器控制。压力等级:PN10、PN16、PN25 隔膜式:DN20-450,上海永鹏实业发展有限公司生产的700X水泵控制阀能够控制水泵的止回阀,当水泵停止运行前,由进口压力先关闭主阀的90%时,使水泵自动鼎峙,剩下的10%由回水关闭,可完全防止水锤现象产生,700X水泵控制阀适用于工矿企业、高层建筑中由水泵直接供水及生活用水管网系统。

 700X 水泵控制阀
700X 水泵控制阀

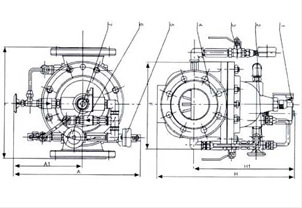

700X 水泵控制阀结构图
700X 水泵控制阀结构图

典型安装图

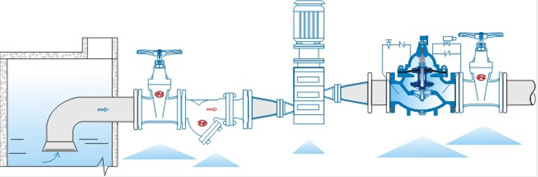

700X 水泵控制阀典型安装示意图
700X 水泵控制阀典型安装示意图

主要外形尺寸

公称通径
DN(MM)
尺寸(mm)
L AI A HI H F
20 180 292 136 342 172 116
25 180 292 136 342 172 116
32 180 292 136 342 172 116
40 240 330 155 395 225 168
50 240 330 155 395 225 168
65 250 350 165 405 270 180
80 285 365 175 430 289 210
100 360 410 195 510 375 284
125 400 455 220 560 420 310
150 455 475 230 585 450 370
200 585 530 255 675 722 463
250 650 623 300 730 769 525
300 800 700 340 760 906 625
350 860 840 415 840 1480 705
400 960 880 430 910 1027 778
450 1075 930 460 1030 1027 778

上海永鹏阀门700X 水泵控制阀用户订购提示:

1)、请提供您需订购的水力控制阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、上海永鹏阀门网为您提供的"永鹏牌"700X 水泵控制阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供水力控制阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的700X 水泵控制阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:700X 水泵控制阀使用说明书
