500X活塞式安全泄压阀

产品概述

500X活塞式安全泄压阀是一种稳定上游压力于某一固定值的专用阀门，根据实际使用情况，事先在先导阀上设定固定值。安装了500X活塞式安全泄压阀后当上游压力高于设定值时，先导阀会自动打开，活塞上腔压力降低，主阀打开，泄压维持上游压力稳定。上海永鹏实业发展有限公司生产的500X活塞式安全泄压阀适用于各种水用管道的安全泄压。

典型安装图

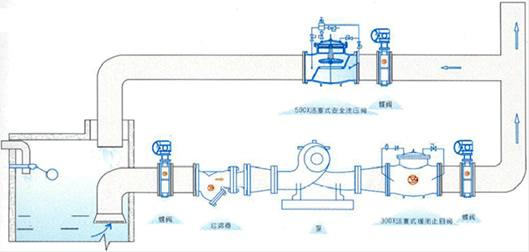

500X活塞式安全泄压阀典型安装示意图

主要外形尺寸

DN	500	600	700	800
L	1075	1230	1300	1450
H1	620	695	930	950
H	750	850	1120	1150

上海永鹏阀门500X活塞式安全泄压阀用户订购提示：

1）、请提供您需订购的水力控制阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、上海永鹏阀门网为您提供的"永鹏牌"500X活塞式安全泄压阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供水力控制阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的500X活塞式安全泄压阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：500X活塞式安全泄压阀使用说明书
