便拆式高温管道泵

IRB 型便拆式高温管道泵可用于高温热水循环系统,简称高温管道泵,GRB、IRB型高温管道泵是上海永鹏进一步研发的便拆式、立式、卧式热水循环离心泵之一,其外形安装尺寸均与ISB型泵一致,则较ISB型泵具有更高的水力效率和更优的气蚀性能,且结构更可靠,轴密封和使用寿命上均有较大提高。这里展示的该泵是非自吸装有标准风冷电机和机械密封,独特设计的电机和泵,采用同轴联接。带有法兰的螺旋形通道铸铁泵壳,当泵转子部件需保养或更换配件时,不需拆电机,泵体只需打开泵盖取出叶轮,密封更换便可,叶轮经过静平衡校验,用螺母固定在轴上,背部有平衡孔表面光滑,被加工的尺寸上高度特确,并保证具有良好的平衡。大量用于贵州省输送介质稀薄、清洁的非侵蚀型、非易爆且不含固体颗粒或纤维的,IRB型泵输送最高温度为120℃液体GRB型最高温度240℃液体。适用于锅炉热水循环、冶金、电站、塑料、橡胶、纺织、化工、木材与造纸等行业输送不含颗粒经水处理的压力中性热水。

IRB型便拆式高温管道泵图
IRB型便拆式高温管道泵

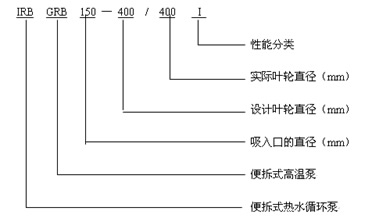

IRB、GRB热水循环泵型号说明

IRB、GRB热水循环泵型号说明
IRB、GRB热水循环泵型号说明

IRB、GRB热水循环泵性能参数

性能 流量 扬程 配套功率 工作压力 介质温度范围 进出口径
参数 1900m3/h 133m 250kw 10巴巴和16巴 -10℃—+80℃-+240℃ DN40-DN400mm

ISB、IRB、IHB、YB系列便拆式离心泵性能参数表 I

型号 流量 扬程 m 效率 % 转速 r/min 电机功率 必需气蚀余量 重量 Kg   型号 流量 扬程 m 效率 % 转速 r/min 电机功率 必需气蚀余量 重量 Kg
m3/h L/S m3/h L/S
40-100/96 3.9 5.6 7.4 1.08 1.56 2.06 10.6 10 9 49 55 43 2900 0.37 2.3 29 65-160/152 16.4 23.4 30.4 4.56 6.5 8.44 30 28 24.5 57 65 62 2900 4.0 2.5 75
40-100/106 4.4 6.3 8.3 1.22 1.75 2.31 13.2 12.5 11.3 51 57 56 2900 0.55 2.3 30 65-160/165 17.5 25 32.5 4.86 6.94 9.04 34.4 32 27.5 57 66 63 2900 4.0 2.5 75
40-125/132 3.9 5.6 7.4 1.08 1.56 2.06 17.6 16 14.4 44 48 46 2900 0.75 2.3 32 65-200/185 15.2 21.8 28.3 4.22 6.06 7.86 40.5 38 34 49 58 58 2900 5.5 2.5 100
40-125/142 4.4 6.3 8.3 1.22 1.75 2.31 21 20 18 44 49 47 2900 1.1 2.3 35   65-200/195 16.4 23.5 30.5 4.56 6.53 8.47 46.4 44 40 61 60 61 2900 7.5 2.5 110
40-160/142 3.8 5.5 7.2 1.06 1.53 2.00 25.5 24 22.5 40 40 40 2900 1.1 2.3 32 65-200/205 17.5 25 32.5 4.86 6.94 9.03 52.7 50 45.5 52 61 62 2900 7.5 2.5 115
40-160/152 4.1 5.9 7.8 1.13 1.63 2.16 29 28 26.3 36 41 41 2900 1.5 2.3 33 65-250/235 15 21.6 28 4.17 6.0 7.78 61 60 58 41 51 54 2900 11.0 2.5 170
40-160/165 4.4 6.3 8.3 1.22 1.75 2.31 34 32.30 40 44 43 2900 2.2 2.3 35 65-200/245 16.4 23.4 30.5 4.56 6.5 8.47 71.5 70 67 48 53 55 2900 11.0 2.5 170
40-200/185 3.7 5.3 7.3 1.03 1.47 1.74 38 36 34.5 32 32 32 2900 2.2 2.3 50 65-250/255 17.5 25 32.5 4.89 6.94 9.03 82 80 76.5 42 53 55 2900 15.0 2.5 185
40-200/195 4.1 5.9 7.8 1.4 1.64 2.17 45 44 42 24 34 32 2900 3.0 2.3 58 65-315/285 14.4 20.6 26.8 4.0 5.72 7.44 86 85 83 33 41 44 2900 15.0 2.5 210
40-200/205 4.4 6.3 8.3 1.22 1.75 2.31 51 50 48 29 36 35 2900 4.0 2.3 69 65-315/295 15.7 22.5 29.2 4.36 6.25 8.0 103 101 98 34 42 45 2900 18.5 2.5 225
40-250/235 3.8 5.5 7.2 1.06 1.53 2.00 61.5 60 56 26 30 29 2900 5.5 2.3 80 65-315/307 16.6 23.7 31 4.61 6.58 8.6 115 113 110 35 43 47 2900 22.0 2.5 260
40-250/245 4.1 5.9 7.8 1.14 1.64 2.17 72 70 65 27 31 30 2900 5.5 2.3 105 65-315/316 17.5 25 32.5 4.86 6.94 9.03 127 125 122 35 43 47 2900 30.0 2.5 320
50-250/255 4.4 6.3 8.3 1.22 1.75 2.31 82 80 74 27 31 31 2900 7.5 2.3 110 80-100/96 31.3 45 58 8.7 12.5 16.1 11 10 8 69 75 71 2900 2.2 3.0 60
50-100/96 8 11 14.5 2.22 3.05 4.03 11 10 9 57 63 60 2900 0.75 2.3 35 80-100/106 35 50 65 9.72 13.9 18.1 13.8 12.5 10 70 76 73 2900 3.0 3.0 65
50-100/106 8.8 12.5 16.5 2.44 3.47 4.53 13.6 12.5 11.3 58 65 63 2900 1.1 2.3 40   80-125/132 31.3 45 58 8.7 12.5 16.1 17.5 16 13.6 67 74 72 2900 4.0 3.0 80
50-125/132 8 11 14.5 2.22 3.05 4.03 17 16 14 61 60 58 2900 1.1 2.3 40 80-125/142 35 50 65 9.72 13.9 18.1 22 20 17 70 75 73 2900 5.5 3.0 100
50-125/142 8.8 12.5 16.3 2.44 3.47 4.53 21.5 20 17.8 52 61 60 2900 1.5 2.3 45 80-160/142 30.3 43.3 56.3 8.4 12.0 15.6 27 24 20 64 72 70 2900 5.5 3.0 100
50-160/142 7.3 10.4 13.5 2.03 2.89 3.75 23 22 20.5 50 50 50 2900 1.5 2.3 46 80-160/152 32.7 46.7 61 9.1 13.0 16.9 30.6 28 25 65 73 72 2900 7.5 3.0 105
50-160/152 8.2 11.7 15.2 2.28 3.25 4.22 29 28 26 40 51 50 2900 2.2 2.3 50 80-160/165 35 50 65 9.72 13.9 18.1 35 32 28 66 74 75 2900 7.5 3.0 105
50-160/165 8.8 12.5 16.3 2.44 3.47 4.53 33 32 30 45 52 51 2900 3.0 2.3 60 80-200/185 30.5 43.5 56.6 8.5 12.1 15.7 40.6 38 33.4 56 68 69 2900 7.5 3.0 120
50-200/185 7.5 10.6 13.8 2.08 2.94 3.83 40 38 35 44 44 44 2900 3.0 2.3 70 80-200/195 32.8 47 61 9.1 13.1 16.9 47 44 40 57 69 72 2900 11.0 3.0 170
50-200/195 8.3 11.7 15.3 2.31 3.25 4.25 45.8 44 42 37 45 45 2900 4.0 2.3 85 80-200/205 35 50 65 9.72 13.9 18.1 53.3 50 46 58 70 71 2900 15.0 3.0 175
50-200/205 8.8 12.5 16.3 2.44 3.47 4.53 52 50 48 38 46 46 2900 5.5 2.3 105 80-250/235 30 43.3 56 8.3 12.0 15.6 63 60 54 54 61 62 2900 15.0 3.0 190
50-250/225 7.1 10.0 13.1 1.97 2.78 3.64 53.2 52 50.4 27 36 39 2900 5.5 2.3 110 80-250/245 32.5 46.7 61 9.0 13.0 16.9 73 70 64 53 62 63 2900 18.5 3.0 210
50-250/235 7.6 10.8 14 2.11 3.0 3.98 61.5 60 58 27.5 37 40 2900 7.5 2.3 115 80-250/255 35 53 65 9.72 13.9 18.1 83 80 72 55 62 63 2900 22.0 3.0 240
50-250/245 8.2 11.6 15.2 2.28 3.22 4.22 71.5 70 68 29 38 41 2900 7.5 2.3 120 80-315/285 29 41 53.6 9.1 11.4 14.9 88 85 83 40 53 57 2900 22.0 3.0 275
50-250/255 8.8 12.5 16.3 2.44 3.47 4.53 82 80 77.5 29 38 40 2900 11.0 2.3 160 80-315/295 31 44.5 58 8.6 12.4 16.1 103 101 97 43 55 58 2900 30.0 3.0 340
65-100/96 15.6 22.3 29 4.3 6.19 8.1 11 10 8.4 68 70 70 2900 1.1 2.5 40 80-315/301 32.5 46.5 60.5 9 12.9 16.8 116 113 110 44 56 59 2900 30.0 3.0 345
65-100/106 17.5 25 32.5 4.68 6.94 9.03 13.7 12.5 10.5 70 72 71 2900 1.5 2.5 45 80-315/321 35 50 65 9.72 13.9 18.1 128 125 122 45 57 60 2900 37.0 3.0 360
65-125/132 15.6 22.3 29 4.33 6.19 8.1 17.5 16 14.4 51 69 68 2900 2.2 2.5 50 100-200/195 62.6 89 116 17.4 24.7 32.2 11 10 8.8 67 77 77 2900 4.0 4.5 115
65-125/142 17.5 25 32.5 4.86 6.94 9.03 22 20 18 63 71 70 2900 3.0 2.5 60 100-200/205 70 100 130 19.4 27.8 36.1 13.6 12.5 11 69 79 77 2900 5.5 4.5 90
65-160/142 15 21.6 28 4.17 6.10 8.44 26 24 21 53 63 62 2900 3.0 2.5 65 100-250/245 62.6 89 116 17.4 24.7 32.2 19 16 11 71 77 66 2900 7.5 4.5 120

注:尺寸最终以订货后提供尺寸为准。

ISB、IRB、IHB、YB系列便拆式离心泵性能参数表 II

型? 号 流量 扬程 m 效率 % 转速 r/min 电机功率 必需气蚀余量 重量 Kg   型号 流量 扬程 m 效率 % 转速 r/min 电机功率 必需气蚀余量 重量 Kg
m3/h L/S m3/h L/S
100-250/250 70 100 130 19.4 27.8 36.1 23.5 20 14 73 79 68 1450 11.0 4.5 170 150-250/245 129 184 240 35.8 51.2 66.7 18.5 17 14.4 75 81 79 1450 15.0 3.0 265
100-315/295 60.6 86.6 112.5 16.8 24.1 31.3 27 24 18 66 75 68 1450 11.0 4.5 180 150-250/255 140 200 260 38.9 55.6 72.2 21.8 20 17 76 82 80 1450 18.5 3.0 300
100-315/307 65.4 93.5 121.6 18.2 26.2 33.8 32 28 21 71 77 70 1450 11.0 4.5 185 150-315/295 121 173 225 33.6 48.1 62.5 25 24 21 71 79 77 1450 18.5 3.5 310
100-315/321 70 100 130 19.4 27.8 36.1 36.5 32 24 73 77 68 1450 15.0 4.0 200   150-315/307 131 187 243 36.4 51.9 67.5 29.5 28 24.4 72 80 80 1450 22.0 3.5 335
100-400/375 61 87 113 16.9 24.2 31.4 41 38 34 63 73 71 1450 15.0 4.0 195 150-315/321 140 200 260 38.9 55.6 72.2 33.8 32 28 73 81 76 1450 30.0 3.5 410
100-400/385 65.4 93.5 121.6 18.2 26.0 33.8 47.5 44 37 65 75 73 1450 18.5 4.0 215 150-400/365 112 160 208 31.1 44.4 57.8 34 32 28 68 72 72 1450 22.0 3.5 430
100-400/400 70 100 130 19.4 27.8 36.1 54 50 42 64 76 78 1450 22.0 4.0 245 150-400/375 122 174 226 33.9 48.3 62.9 41 38 33 70 75 74 1450 30.0 3.5 480
100-250/230(I) 61 87 113 16.9 24.2 31.4 65 60 51 63 70 69 2900 30.0 4.0 330 150-400/385 131 187 243 36.4 51.9 67.5 46.6 44 38.3 71 77 76 1450 37.0 3.5 500
100-250/245(I) 65.4 93.5 121.6 18.2 26.0 33.8 76 70 53.5 64 71 70 2900 30.0 4.0 330 150-400/400 140 200 260 38.9 55.6 72.2 53 50 44 72 78 72 1450 45.0 3.5 515
100-250/250(I) 70 100 130 19.4 27.8 36.1 87 85 76 55 65 66 2900 37.0 4.0 345 150-510/475 112 160 208 31.1 44.4 57.8 56.5 54.5 51 62 67 66 1450 45.0 4.2 530
100-315/285(I) 58 82 107 16.1 22.8 29.7 90 85 76 55 65 66 2900 37.0 4.0 385 150-510/485 122 174 226 33.9 48.3 62.9 65 62 58 63 69 68 1450 55.0 4.2 765
100-315/295(I) 63 90 117 17.5 25.0 32.5 106.6 101 92 57 67 68 2900 45.0 4.0 440 150-510/495 131 187 243 36.4 51.9 67.5 73 70 66 65 71 69 1450 75.0 4.2 860
100-315/307(I) 66.5 95 123.6 18.5 26.4 34.3 119 113 104 58 68 69 2900 55.0 4.0 550 150-510/510 140 200 260 38.9 55.6 72.2 84 80 75 66 72 69 1450 75.0 4.2 860
100-315/321(I) 70 100 130 19.4 27.8 36.1 132 125 114 58 69 69 2900 75.0 4.0 685 200-250/235 157 243 316 43.7 67.5 87.8 16 13.5 9.0 76 78 76 1450 15 4.0 270
125-200/195 96 143.172 23.9 39.7 47.8 10.4 10 9.6 80 83 82 1450 7.5 4.0 130 200-250/245 189 270 351 52.5 75 97.5 19 17 13 77 81 77 1450 18.5 4.0 390
125-200/205 86 160 192 26.7 44.4 53.3 13.12.5 12 81 85 82 1450 11.0 4.0 180 200-250/255 210 300 360 58.3 83.3 100 22.5 20 16 78 83 78 1450 22 4.0 430
125-250/245 86 143 172 23.9 39.7 47.8 18 16 13.6 77 80 76 1450 11.0 4.0 210 200-315/295 189 270 324 52.5 75 90 27 23 20 77 81 78 1450 22 6.0 430
125-250/255 96 160 192 26.7 44.4 53.3 22.6 20 17 79 83 80 1450 15.0 4.0 225 200-315/307 196 281 337 54.4 78.1 93.6 31 27 24 78 82 80 1450 30 6.0 480
125-315/295 83 138 166 21.7 38.3 46.1 27 24 21 69 76 71 1450 15.0 4.0 260   200-315/321 210 300 360 58.3 83.3 100 36 32 28 77 83 81 1450 37 6.0 535
125-315/307 90 150 180 25 41.7 50 31.5 28 24.5 70 79 76 1450 18.5 4.0 280 200-400/365 176.4 252 302 49 70 84 34 30 25 76 79 73 1450 45 4.0 585
125-315/321 96 160 192 26.7 44.4 53.3 36 32 28 72 81 77 1450 22.0 5.0 315 200-400/375 189 270324 52.5 75 90 48 37 33 77 81 79 1450 45 4.0 585
125-400/375 83 138 166 21.7 38.3 46.1 41.3 37.5 34.5 71 75 71 1450 22.0 5.0 355 200-400/380 201.6 288 345.5 56 80 96 48 44 38 71 83 81 1450 55 4.0 700
125-400/385 90 150 180 25 41.7 50 48.4 44 40.5 72 77 76 1450 30.0 5.0 437 200-400/400 210 300 360 58.3 83.3 100 55 50 44 78 84 82 1450 55 4.0 700
125-400/400 96 160 192 26.7 44.4 53.3 55 50 46 74 82 80 1450 37.0 4.5 451 200-500/425 176.4 252 201.4 49 70 84 60 55 49 74 78 77 1450 55 3.0 700
100-250/230(I) 83 138 166 21.7 38.3 46.1 65 60 55 67 76 73 2900 37.0 4.5 430 200-500/485 189 270 324 52.5 75 90 67 60 55 76 79 78 1450 75 3.0 835
100-250/245(I) 90 150 180 25 41.7 50 76 70 64 68 77 75 2900 45.0 4.5 495 200-500/505 201.6 288 345.6 56 80 96 77 70 67 76 82 80 1450 90 3.0 1290
100-250/255(I) 96 160 192 26.7 44.4 53.3 87 80 73 68 80 77 2900 55.0 4.5 580   200-500/540 210 300 360 58.3 83.3 100 87 80 75 77 83 81 1450 110 3.0 1415
100-315/285(I) 80.5 134 161 22.4 37.2 44.7 96 88 86 67 72 68 2900 55.0 4.5 590 200-315/235(I) 226 322 419 62.8 89.4 116.4 15.5 14 10 73 78 83 1450 18.5 4.0 390
100-315/295(I) 86 143 172 23.8 39.7 47.8 106.4 111 95.2 68 73 69 2900 75.0 4.5 710 200-315/245(I) 250 358 465 69.4 99.4 129.2 19 17 13 76 81 73 1450 22.0 4.0 430
100-315/307(I) 90 150180 25 41.7 50 117 110 104.6 68 73 74 2900 75.0 4.5 715 200-315/252(I) 280 400 520 77.8 111.1 144.4 22.2 20 14 78 83 75 1450 30.0 4.0 480
100-315/321(I) 96 160 192 26.7 44.7 53.3 133 125 119 73 75 71 2900 90.0 4.5 800 200-315/295(I) 242 346 450 67.2 96.1 125 27.5 24 18.5 74 81 75 1450 37.0 4.0 535
150-250/235 117 167 217.5 32.5 46.4 60.4 15.2 14 12 74 79 77 1450 11.0 3.0 245 200-315/307(I) 262 374 486 72.8 103.9 135 31.5 28 25 75 81 77 1450 45.0 4.0 560

注:尺寸最终以订货后提供尺寸为准。

ISB、IRB、IHB、YB系列便拆式离心泵性能参数表 III

型号 流量 扬程 m 效率 % 转速 r/min 电机功率 必需气蚀余量 重量 Kg   型号 流量 扬程 m 效率 % 转速 r/min 电机功率 必需气蚀余量 重量 Kg
m3/h L/S m3/h L/S
200-315/321(I) 280 400 520 77.8 111.1 144.4 36 32 26 76 83 78 1450 55.0 4.0 680 300-500/465 432 609 728 117.6 169.3 202.2 65 62 56 74 86 75 1450 160 5.5 1980
200-400/365(I) 224 320 416 62.2 88.9 115.6 34.9 32 25 70 79 70 1450 45 4.0 585 300-500/505 460 662 791 127.8 184 219.8 74 70.5 63.5 76 82 77 1450 200 5.5 2150
200-400/375(I) 242 346 450 67.2 96.1 125 42 38 29.6 75 81 72 1450 55 4.0 700 300-500/540 500 720 900 138.9 200 250 86 80 72 77 83 78 1450 250 5.5 2280
200-400/385(I) 262 352 486 72.8 103.9 135 48 44 35 75 83 79 1450 75 4.0 835 350-410/330 620 931 1165 172.2 258.6 323.6 17.5 15.0 13.0 71 78 77 970 55 5.5 1320
200-400/400(I) 280 400 520 77.8 111.1 144.4 54.5 50 39 79 84 79 1450 75 4.0 835 350-410/375 663 995 1240 184.2 276.4 345.8 20.0 17.0 15.0 74 80 78 970 75 5.5 1490
200-500/425(I) 224 320 416 62.2 88.9 115.6 62 56 48 74 79 75 1450 75 4.0 1050 350-410/410 718 1080 1345 199.4 300.0 373.6 23.5 20.0 18.0 76 82 80 970 90 5.5 1730
200-500/465(I) 242 346 450 67.2 96.1 125 65 60 54 76 80 77 1450 90 5.0 1290   350-480/425 620 931 1165 172.2 258.0 323.6 26.5 24.0 21.0 73 79 75 970 90 5.5 1750
200-500/505(I) 262 374 486 72.8 103.9 135 76 70 63 77 82 79 1450 110 5.0 1415 350-480/450 663 995 1245 184.2 276.4 345.8 30.5 27.0 25.0 74 81 76 970 110 5.5 1910
200-500/540(I) 280 400 520 72.8 141.1 144.4 87 80 77 76 83 79 1450 132 5.0 1595 350-480/485 718 1080 1345 199.4 300.0 375.5 36.4 32 28.5 79 83 78 970 110 5.5 2120
250-250/245 368 506 607 102.2 140.6 168.7 19.5 17 14.6 76 80 82 1450 37 5.0 550 350-400/375 620 931 1165 172.2 258.6 323.6 42.5 38.0 32.3 75 79 74 1450 132 5.5 1620
250-250/255 400 550 670 111.1 152.8 186.1 22.5 20 16 81 85 87 1450 45 5.0 620 350-400/385 663 995 1245 184.2 276.2 345.8 48.3 44.0 36.8 77 81 76 1450 160 5.5 2030
250-315/295 339 466 559 94 129.3 155.2 26.5 25 20 74 76 78 1450 45 5.0 695 350-400/400 718 1080 1345 199.4 300.0 373.6 54.7 50.0 44.2 78 82 77 1450 200 5.5 2120
250-315/307 368 506 607 102.2 140.6 168.7 31.5 28 23 75 78 80 1450 55 5.0 840 350-450/425 620 931 1165 172.2 258.6 323.6 51.3 46.1 41.3 78 78 78 1450 160 5.5 2050
250-315/321 400 550 670 111.1 152.8 186.1 36 32 26 77 80 81 1450 75 5.0 915 350-450/435 663 995 1245 184.2 276.4 345.8 59.2 54.0 48.0 80 80 80 1450 200 5.5 2430
250-400/365 311 428 514 86.5 119 142.8 38 35 30 66 72 68 1450 75 5.0 910 350-450/450 718 1080 1345 199.4 300.0 373.6 64.8 60.0 55.0 80 80 80 1450 250 5.5 2630
250-400/375 339 466 559 94 129.3 155.2 43 39.5 33.5 69 75 74 1450 75 5.0 910 350-350/325(I) 900 1080 1300 250 300 361 11.5 10.5 9 76 60 76 970 45 6.0 1150
250-400/385 368 506 607 102.2 140.6 168.7 48 44 37.5 70 75 75 1450 90 5.0 1055 350-350/355(I) 1000 1200 1450 277.8 333.3 402.8 13.5 12.5 10.5 76 80 77 970 55 6.0 1250
250-400/400 400 550 670 111.1 152.8 186.1 54.4 50 40 72 79 75 1450 110 5.0 1557 350-480/450(I) 900 1080 1300 250 300 361 19 17 14 76 81 77 970 75 6.0 1350
250-500/425 311 428 514 86.5 119 142.8 58 55 48.5 72 74 73 1450 110 5.0 1350   350-480/485(I) 1000 1200 1450 277.8 333.3 402.8 23 20 16 79 83 79 970 90 6.0 1580
250-500/465 339 466 559 94 129.3 155.2 66.5 63.5 55.5 73 76 75 1450 132 5.0 1420 350-315/295(I) 745 985 1182 207 273 328 27 25 20 74 78 75 1450 110 6.0 1650
250-500/505 368 506 670 102.2 140.6 168.7 75 71 62.5 75 78 77 1450 160 5.0 1560 350-315/301(I) 900 1080 1300 250 300 361 31.5 28 23 78 79 76 1450 132 6.0 1720
250-500/540 400 550 670 111.1 152.8 186.1 84 80 70 73 80 78 1450 200 5.0 1750 350-315/321(I) 1000 1200 1450 277.8 333.3 402.8 36 32 26 77 81 78 1450 160 6.0 1870
300/250/245 460 662 791 127.8 184 219.8 20.2 17.5 14.2 82 84 86 1450 45 5.0 785 350-400/365(I) 720 900 990 200 250 275 37 33 30 68 70 70 1450 132 6.0 1810
300/250/255 500 720 900 138.9 200 250 23 20 16 83 86 87 1450 55 5.0 900 350-400/375(I) 745 985 1182 207 273 328 42 38.5 34 68 73 71 1450 160 6.0 2000
300-315/295 423 609 728 117.6 169.3 202.2 25.5 23.5 20 75 81 76 1450 55 5.0 1080 350-400/385(I) 900 1080 1300 250 300 361 47.5 44 38 71 75 73 1450 200 6.0 2100
300-315/307 460 662 791 127.8 184 219.8 30.5 28 23.5 77 83 77 1450 75 5.0 1250 350-400/400(I) 1000 1200 1450 277.8 333.3 402.8 55 50 43 73 77 75 1450 250 6.0 2350
300-315/321 500 720 900 138.9 200 250 36 32 26 82 85 84 1450 90 5.0 1350   400-300/290 1092 1456 1729 303.3 404.4 480.3 12 10.2 9 78 84 81 970 55 6.0 1480
300-400/365 389 561 670 108.2 155.7 186 35.5 33 27.5 72 77 75 1450 75 5.5 1250 400-300/305 1200 1600 1900 333.3 444.4 527.6 14 12.5 10.5 78 87 83 970 75 6.0 1650
300-400/375 423 609 728 117.6 169.3 202.2 41 38 32 75 80 78 1450 90 5.5 1400 400-350/340 1092 1456 1729 303.3 404.4 480. 19.5 17 13 80 84 73 970 90 6.0 1780
300-400/385 460 662 728 127.8 184 .219.8 47 44 36.5 77 82 80 1450 110 5.5 1520 400-350/355 1200 1600 1900 333.3 444.4 527.6 23 20 15 81 85 84 970 110 6.0 1850
300-400/400 500 720 900 138.9 200 250 54.5 50 42 79 86 80 1450 132 5.5 1725 400-400/385 994 1325 1573 276 368 437.1 26 23.5 19 79 84 77 970 132 6.0 2150
300-500/425 389 561 670 108.2 155.7 186 57 54.5 49 71 78 73 1450 132 5.5 1850 400-400/395 1092 1456 1729 303.3 404.4 480.3 30 27.5 22.5 83 87 81 970 160 6.0 2320
                  4000-400/400 1200 1600 1900 333.3 444.4 527.8 35 32 26 84 88 81 970 200 6.0 2450

注:尺寸最终以订货后提供尺寸为准。

ISB、IRB、IHB、YB系列便拆式离心泵性安装方式

ISB、IRB、IHB、YB系列便拆式离心泵性安装方式
ISB、IRB、IHB、YB系列便拆式离心泵性安装方式

ISB、IRB、IHB、YB系列便拆式离心泵安装尺寸表 I

型号 DN L B3 L1 L2 L3 S1 HR HM a B2 4×M 吸入口法兰 排出口法兰
mm DN1 D1 D2 n-фd1 DN2 D3 D4 n-фd2
40-100/96 40 350 360 340 50 250 45 180 310 80 320 4×14 40 110 150 4-18 40 110 150 4-18
40-100/106 40 350 360 340 50 250 45 180 310 80 320 4×14 40 110 150 4-18 40 110 150 4-18
40-125/132 40 350 360 340 50 250 45 180 310 80 320 4×14 40 110 150 4-18 40 110 150 4-18
40-125/142 40 350 360 340 50 250 45 180 310 80 320 4×14 40 110 150 4-18 40 110 150 4-18
40-160/142 40 480 360 470 95 300 85 210 370 80 350 4×14 40 110 150 4-18 40 110 150 4-18
40-160/152 40 480 360 470 95 300 85 210 370 80 350 4×14 40 110 150 4-18 40 110 150 4-18
40-160/165 40 490 360 470 95 300 85 210 370 80 350 4×14 40 110 150 4-18 40 110 150 4-18
40-200/185 40 550 390 530 125 300 115 240 410 80 350 4×14 40 110 150 4-18 40 110 150 4-18
40-200/195 40 550 390 530 125 300 115 240 410 80 350 4×14 40 110 150 4-18 40 110 150 4-18
40-200/205 40 580 390 530 125 300 115 240 410 80 350 4×14 40 110 150 4-18 40 110 150 4-18
40-250/235 40 625 450 600 135 350 125 260 460 80 400 4×18 40 110 150 4-18 40 110 150 4-18
40-250/245 40 625 450 600 135 350 125 260 460 80 400 4×18 40 110 150 4-18 40 110 150 4-18
40-250/255 40 625 450 600 135 350 125 260 460 80 400 4×18 40 110 150 4-18 40 110 150 4-18
50-100/96 50 445 360 420 70 250 85 180 320 80 320 4×18 50 125 165 4-18 50 125 165 4-18
50-100/106 50 445 360 420 70 250 85 180 320 80 320 4×18 50 125 165 4-18 50 125 165 4-18
50-125/135 50 445 360 420 80 250 85 192 340 80 320 4×18 50 125 165 4-18 50 125 165 4-18
50-125/142 50 445 360 420 80 250 85 192 340 80 320 4×18 50 125 165 4-18 50 125 165 4-18
50-160/142 50 450 360 480 90 320 80 210 370 80 320 4×18 50 125 165 4-18 50 125 165 4-18
50-160/152 50 450 360 480 90 320 80 210 370 80 320 4×18 50 125 165 4-18 50 125 165 4-18
50-160/165 50 540 360 520 100 350 85 210 370 80 350 4×18 50 125 165 4-18 50 125 165 4-18
50-200/185 50 540 390 520 70 400 60 240 420 80 400 4×18 50 125 165 4-18 50 125 165 4-18
50-200/195 50 580 390 560 80 470 72 240 420 80 400 4×18 50 125 165 4-18 50 125 165 4-18
50-200/205 50 615 390 590 100 490 95 240 420 80 400 4×18 50 125 165 4-18 50 125 165 4-18
50-250/225 50 665 450 640 160 350 145 260 480 100 400 4×18 50 125 165 4-18 50 125 165 4-18
50-250/235 50 665 450 640 160 350 145 260 480 100 400 4×18 50 125 165 4-18 50 125 165 4-18
50-250/245 50 665 450 640 160 350 145 260 480 100 400 4×18 50 125 165 4-18 50 125 165 4-18
50-250/255 50 760 490 740 185 400 170 260 480 100 440 4×18 50 125 165 4-18 50 125 165 4-18
65-100/96 65 450 360 430 100 250 90 180 340 80 320 4×14 65 145 185 4-18 65 145 185 4-18
65-100/106 65 460 360 440 105 250 98 180 340 80 320 4×14 65 145 185 4-18 65 145 185 4-18
65-125/132 65 505 360 480 130 250 117 192 360 80 320 4×14 65 145 185 4-18 65 145 185 4-18
65-125/142 65 540 390 520 150 300 130 192 360 80 350 4×14 65 145 185 4-18 65 145 185 4-18
65-160/142 65 450 390 520 130 300 110 212 360 80 320 4×14 65 145 185 4-18 65 145 185 4-18

注:尺寸最终以订货后提供尺寸为准。

ISB、IRB、IHB、YB系列便拆式离心泵安装尺寸表 II

型号 DN L B3 L1 L2 L3 S1 HR HM a B2 4×M 吸入口法兰 排出口法兰
mm DN1 D1 D2 n-фd1 DN2 D3 D4 n-фd2
65-160/152 65 450 390 520 130 300 110 212 390 80 320 4×14 65 145 185 4-18 65 145 185 4-18
65-160/165 65 580 390 560 150 300 130 212 390 80 350 4×14 65 145 185 4-18 65 145 185 4-18
65-200/185 65 630 450 610 150 350 130 240 450 100 400 4×14 65 145 185 4-18 65 145 185 4-18
65-200/195 65 630 450 610 150 350 130 240 450 100 400 4×14 65 145 185 4-18 65 145 185 4-18
65-200/205 65 630 450 610 150 350 130 240 450 100 400 4×14 65 145 185 4-18 65 145 185 4-18
65-250/235 65 760 490 740 190 400 170 260 485 100 440 4×14 65 145 185 4-18 65 145 185 4-18
65-250/245 65 760 490 740 190 400 170 260 485 100 440 4×14 65 145 185 4-18 65 145 185 4-18
65-250/255 65 760 490 740 190 400 170 260 485 100 440 4×14 65 145 185 4-18 65 145 185 4-18
65-315/285 65 835 540 810 200 450 180 280 550 125 490 4×18 65 145 185 4-18 65 145 185 4-18
65-315/295 65 835 540 810 190 450 180 280 550 125 490 4×18 65 145 185 4-18 65 145 185 4-18
65-315/307 65 865 540 840 210 450 195 280 550 125 490 4×18 65 145 185 4-18 65 145 185 4-18
65-315/316 65 970 540 840 230 540 205 300 570 125 490 4×18 65 145 185 4-18 65 145 185 4-18
80-100/96 80 530 360 500 115 300 105 190 350 100 320 4×14 80 160 200 8-18 80 160 200 8-18
80-100/106 80 565 390 540 130 300 120 190 350 100 320 4×14 80 160 200 8-18 80 160 200 8-18
80-125/132 80 600 390 580 100 400 90 210 370 100 350 4×14 80 160 200 8-18 80 160 200 8-18
80-125/142 80 640 400 620 125 400 110 210 370 100 350 4×14 80 160 200 8-18 80 160 200 8-18
80-160/142 80 630 450 630 150 350 130 240 420 100 400 4×14 80 160 200 8-18 80 160 200 8-18
80-160/152 80 630 450 630 150 350 130 240 420 100 400 4×14 80 160 200 8-18 80 160 200 8-18
80-160/165 80 630 450 630 150 350 130 240 420 100 400 4×14 80 160 200 8-18 80 160 200 8-18
80-200/185 80 670 490 630 145 400 125 240 440 100 440 4×18 80 160 200 8-18 80 160 200 8-18
80-200/195 80 675 490 630 145 400 125 240 440 100 440 4×18 80 160 200 8-18 80 160 200 8-18
80-200/205 80 675 490 630 145 400 125 240 440 100 440 4×18 80 160 200 8-18 80 160 200 8-18
80-250/235 80 790 485 770 185 400 165 260 485 125 440 4×18 80 160 200 8-18 80 160 200 8-18
80-250/245 80 835 485 810 230 400 205 260 485 125 440 4×18 80 160 200 8-18 80 160 200 8-18
80-250/255 80 860 485 840 190 500 170 260 485 125 490 4×18 80 160 200 8-18 80 160 200 8-18
80-315/285 80 970 605 950 230 540 205 305 605 125 550 4×18 80 160 200 8-18 80 160 200 8-18
80-315/295 80 970 605 950 230 540 205 305 605 125 550 4×18 80 160 200 8-18 80 160 200 8-18
80-315/301 80 970 605 950 230 540 205 305 605 125 550 4×18 80 160 200 8-18 80 160 200 8-18
80-315/321 80 970 605 950 230 540 205 305 605 125 550 4×18 80 160 200 8-18 80 160 200 8-18
100-200/195 100 591 450 560 100 400 80 240 420 100 350 4×18 100 180 220 8-18 100 180 220 8-18
100-200/205 100 626 450 600 120 400 100 240 420 100 400 4×18 100 180 220 8-18 100 180 220 8-18
100-250/245 100 634 450 605 120 400 102 240 420 100 440 4×18 100 180 220 8-18 100 180 220 8-18

注:尺寸最终以订货后提供尺寸为准。

ISB、IRB、IHB、YB系列便拆式离心泵安装尺寸表 III

型号 DN L B3 L1 L2 L3 S1 HR HM a B2 4×M 吸入口法兰 排出口法兰
Mm DN1 D1 D2 n-фd1 DN2 D3 D4 n-фd2
100-250/250 100 749 490 710 175 400 155 240 420 100 400 4×18 100 180 220 8-18 100 180 220 8-18
100-315/295 100 765 490 740 150 400 170 240 440 100 440 4×18 100 180 220 8-18 100 180 220 8-18
100-315/307 100 765 490 740 150 400 170 240 440 100 440 4×18 100 180 220 8-18 100 180 220 8-18
100-315/321 100 765 490 740 150 400 170 240 440 100 440 4×18 100 180 220 8-18 100 180 220 8-18
100-400/375 100 750 490 730 95 500 115 260 485 100 440 4×22 100 180 220 8-18 100 180 220 8-18
100-400/385 100 795 490 770 165 400 185 260 485 100 440 4×22 100 180 220 8-18 100 180 220 8-18
100-400/400 100 820 540 800 180 400 200 260 485 100 440 4×22 100 180 220 8-18 100 180 220 8-18
100-250/230(I) 100 949 610 710 95 540 85 300 550 125 550 4×24 100 180 220 8-18 100 180 220 8-18
100-250/245(I) 100 949 610 710 95 540 85 300 550 125 550 4×24 100 180 220 8-18 100 180 220 8-18
100-250/255(I) 100 949 610 710 95 540 85 300 550 125 550 4×24 100 180 220 8-18 100 180 220 8-18
100-315/285(I) 100 1050 660 1000 220 600 200 325 605 125 600 4×24 100 180 220 8-18 100 180 220 8-18
100-315/295(I) 100 1050 660 1000 220 600 200 325 605 125 600 4×24 100 180 220 8-18 100 180 220 8-18
100-315/307(I) 100 1085 660 1030 235 600 215 325 605 125 600 4×24 100 180 220 8-18 100 180 220 8-18
100-315/321(I) 100 1415 730 1360 390 600 380 325 605 125 600 4×24 100 180 220 8-18 100 180 220 8-18
125-200/195 125 710 490 690 155 400 145 260 460 125 440 4×18 125 210 230 8-18 125 210 230 8-18
125-200/205 125 785 490 760 195 400 180 260 460 125 440 4×18 125 210 230 8-18 125 210 230 8-18
125-250/245 125 785 490 760 195 400 180 260 480 125 440 4×18 125 210 230 8-18 125 210 230 8-18
125-250/255 125 785 490 760 250 500 230 260 480 125 440 4×18 125 210 230 8-18 125 210 230 8-18
125-315/295 125 785 490 760 200 400 180 260 485 125 440 4×23 125 210 230 8-18 125 210 230 8-18
125-315/307 125 840 490 810 215 400 205 260 485 125 440 4×23 125 210 230 8-18 125 210 230 8-18
125-315/321 125 860 540 840 250 500 170 260 485 125 490 4×23 125 210 230 8-18 125 210 230 8-18
125-400/375 125 855 540 830 185 500 165 280 655 125 490 4×23 125 210 230 8-18 125 210 230 8-18
125-400/385 125 970 610 950 225 540 205 280 655 125 550 4×23 125 210 230 8-18 125 210 230 8-18
125-400/400 125 970 610 950 225 540 205 280 655 125 550 4×23 125 210 230 8-18 125 210 230 8-18
125-250/230(I) 125 970 610 950 195 600 175 325 605 125 550 4×28 125 210 230 8-18 125 210 230 8-18
125-250/245(I) 125 1030 610 1000 210 600 200 325 605 125 550 4×28 125 210 230 8-18 125 210 230 8-18
125-250/255(I) 125 1100 660 1060 240 600 230 325 605 125 550 4×28 125 210 230 8-18 125 210 230 8-18
125-315/285(I) 125 1190 730 1160 290 600 280 350 665 125 600 4×28 125 210 230 8-18 125 210 230 8-18
125-315/295(I) 125 1190 730 1160 290 600 280 350 665 125 670 4×28 125 210 230 8-18 125 210 230 8-18
125-315/307(I) 125 1190 730 1160 290 600 280 350 665 125 670 4×28 125 210 230 8-18 125 210 230 8-18
125-315/321(I) 125 1230 730 2000 310 600 300 350 665 125 670 4×28 125 210 230 8-18 125 210 230 8-18
150-250/235 150 800 610 780 150 500 120 330 685 140 550 4×23 150 240 285 8-22 150 240 285 8-22

注:尺寸最终以订货后提供尺寸为准。

ISB、IRB、IHB、YB系列便拆式离心泵安装尺寸表 III

型号 DN L B3 L1 L2 L3 S1 HR HM a B2 4×M 吸入口法兰 排出口法兰
mm DN1 D1 D2 n-фd1 DN2 D3 D4 n-фd2
150-250/245 150 845 610 820 180 500 160 330 685 140 550 4×23 150 240 285 8-22 150 240 285 8-22
150-250/255 150 870 610 830 180 500 165 330 685 140 550 4×23 150 240 285 8-22 150 240 285 8-22
150-315/295 150 910 660 165 165 600 145 380 740 140 600 4×23 150 240 285 8-22 150 240 285 8-22
150-315/307 150 910 660 165 165 600 145 380 740 140 600 4×23 150 240 285 8-22 150 240 285 8-22
150-315/321 150 975 660 190 190 600 175 380 760 140 600 4×23 150 240 285 8-22 150 240 285 8-22
150-400/365 150 990 660 950 200 600 175 415 740 140 600 4×28 150 240 285 8-22 150 240 285 8-22
150-400/375 150 990 660 950 200 600 175 415 715 140 600 4×28 150 240 285 8-22 150 240 285 8-22
150-400/385 150 1050 660 1000 230 600 200 415 715 140 600 4×28 150 240 285 8-22 150 240 285 8-22
150-400/400 150 870 660 800 130 600 100 415 715 140 600 4×28 150 240 285 8-22 150 240 285 8-22
150-510/475 150 1205 730 1180 280 660 260 415 1450 160 670 4×28 150 240 285 8-22 150 240 285 8-22
150-510/485 150 1205 730 1180 280 660 260 415 1450 160 670 4×28 150 240 285 8-22 150 240 285 8-22
150-510/795 150 1205 730 1180 280 660 260 415 1450 160 670 4×28 150 240 285 8-22 150 240 285 8-22
150-510/510 150 1205 730 1180 280 660 260 415 1450 160 670 4×28 150 240 285 8-22 150 240 285 8-22
200-250/235 200 907 660 880 160 600 140 360 740 160 600 4×23 200 295 340 12-22 200 295 340 12-22
200-250/245 200 947 660 920 180 600 160 360 740 160 600 4×23 200 295 340 12-22 200 295 340 12-22
200-250/255 200 930 660 900 170 600 150 360 760 160 600 4×23 200 295 340 12-22 200 295 340 12-22
200-315/295 200 995 660 970 200 600 185 380 780 160 600 4×23 200 295 340 12-22 200 295 340 12-22
200-315/307 200 1050 730 970 180 600 275 415 835 160 670 4×23 200 295 340 12-22 200 295 340 12-22
200-315/321 200 1050 730 970 180 660 115 415 835 160 670 4×23 200 295 340 12-22 200 295 340 12-22
200-400/365 200 1075 730 1000 190 660 170 415 835 160 670 4×28 200 295 340 12-22 200 295 340 12-22
200-400/375 200 1205 730 1180 280 660 260 415 855 160 670 4×28 200 295 340 12-22 200 295 340 12-22
200-400/380 200 1205 730 1180 280 660 260 415 855 160 670 4×28 200 295 340 12-22 200 295 340 12-22
200-400/400 200 1205 730 1180 280 660 260 415 855 160 670 4×28 200 295 340 12-22 200 295 340 12-22
200-500/425 200 1205 730 1180 280 660 260 415 855 160 670 4×28 200 295 340 12-22 200 295 340 12-22
200-500/485 200 1550 810 1500 370 660 350 415 1160 160 750 4×28 200 295 340 12-22 200 295 340 12-22
200-500/505 200 1495 810 1450 350 800 325 415 1160 160 750 4×28 200 295 340 12-22 200 295 340 12-22
200-500/540 200 1495 810 1450 350 800 325 415 1160 160 750 4×28 200 295 340 12-22 200 295 340 12-22
200-250/235(I) 205 1075 730 1050 210 660 195 415 965 200 670 4×28 200 295 340 12-22 150 240 285 8-22
200-250/245(I) 205 1100 730 1050 210 660 195 415 965 200 670 4×28 200 295 340 12-22 150 240 285 8-22
200-250/252(I) 205 1185 730 1150 260 660 245 430 1030 200 670 4×28 200 295 340 12-22 150 240 285 8-22
200-315/295(I) 205 1255 730 1230 300 660 285 430 1030 200 670 4×28 200 295 340 12-22 150 240 285 8-22
200-315/307(I) 205 1255 810 1230 300 660 285 460 1160 200 750 4×28 200 295 340 12-22 150 240 285 8-22

注:尺寸最终以订货后提供尺寸为准。

ISB、IRB、IHB、YB系列便拆式离心泵安装尺寸表III

型号 DN L B3 L1 L2 L3 S1 HR HM a B2 4×M 吸入口法兰 排出口法兰
mm DN1 D1 D2 n-фd1 DN2 D3 D4 n-фd2
200-315/321(I) 205 1305 730 1270 300 700 285 460 1160 200 670 4×28 200 295 340 12-22 150 240 285 8-22
200-400/365(I) 205 1205 730 1180 260 1000 240 415 815 160 670 4×28 200 295 340 12-22 150 240 285 8-22
200-400/375(I) 205 1205 730 1180 260 1000 240 415 815 160 750 4×28 200 295 340 12-22 150 240 285 8-22
200-400/385(I) 205 1205 730 1180 260 1000 240 415 815 160 750 4×28 200 295 340 12-22 150 240 285 8-22
200-400/400(I) 205 1205 730 1810 430 1000 405 415 815 160 750 4×28 200 295 340 12-22 150 240 285 8-22
200-500/425(I) 205 1495 810 1460 350 800 330 415 1160 160 750 4×28 200 295 340 12-22 150 240 285 8-22
200-500/465(I) 205 1495 810 1460 350 800 330 415 1160 160 750 4×28 200 295 340 12-22 150 240 285 8-22
200-500/505(I) 205 1495 810 1460 350 800 330 415 1160 160 750 4×28 200 295 340 12-22 150 240 285 8-22
200-500/540(I) 205 1495 810 1460 350 800 330 415 1160 160 750 4×28 200 295 340 12-22 150 240 285 8-22
250-250/245 205 1075 730 1030 250 660 235 415 965 200 670 4×28 250 355 405 12-26 250 355 405 12-26
250-250/255 205 1100 730 1050 250 660 235 415 965 200 670 4×28 250 355 405 12-26 250 355 405 12-26
250-315/295 205 1185 730 1140 300 660 285 430 1030 200 670 4×28 250 355 405 12-26 250 355 405 12-26
250-315/307 205 1255 730 1210 300 660 285 430 1030 200 670 4×28 250 355 405 12-26 250 355 405 12-26
250-315/321 205 1255 730 1210 300 660 285 430 1030 200 670 4×28 250 355 405 12-26 250 355 405 12-26
250-400/365 250 1235 730 1200 270 700 250 460 1150 200 670 4×28 250 355 405 12-26 250 355 405 12-26
250-400/375 250 1305 730 1290 270 700 245 460 1150 200 670 4×28 250 355 405 12-26 250 355 405 12-26
250-400/385 250 1305 730 1290 270 700 245 460 1150 200 670 4×28 250 355 405 12-26 250 355 405 12-26
250-400/400 250 1495 730 1470 350 700 335 460 1150 200 670 4×28 250 355 405 12-26 250 355 405 12-26
250-500/425 250 1760 810 1470 400 1000 370 520 1250 200 750 4×28 250 355 405 12-26 250 355 405 12-26
250-500/465 250 1760 810 1470 400 1000 370 520 1250 200 750 4×28 250 355 405 12-26 250 355 405 12-26
250-500/505 250 1760 810 1470 400 1000 370 520 1250 200 750 4×28 250 355 405 12-26 250 355 405 12-26
250-500/540 250 1860 810 1840 450 1000 420 520 1250 200 750 4×28 250 355 405 12-26 250 355 405 12-26
300-250/245 300 1275 730 1230 300 660 285 450 1060 250 670 4×28 300 410 460 16-26 300 410 460 16-26
300-250/252 300 1325 730 1280 330 660 310 450 1060 250 670 4×28 300 410 460 16-26 300 410 460 16-26
300-315/295 300 1325 730 1280 330 660 310 460 1030 250 750 4×28 300 410 460 16-26 300 410 460 16-26
300-315/307 300 1515 730 1480 440 660 410 460 1030 250 750 4×28 300 410 460 16-26 300 410 460 16-26
300-315/321 300 1515 820 1480 370 800 340 460 1030 250 750 4×28 300 410 460 16-26 300 410 460 16-26
300-400/365 300 1630 910 1600 320 1000 300 460 1250 250 850 4×28 300 410 460 16-26 300 410 460 16-26
300-400/375 300 1660 910 1620 320 1000 310 460 1205 250 850 4×28 300 410 460 16-26 300 410 460 16-26
300-400/385 300 1660 910 1620 320 1000 310 460 1205 250 850 4×28 300 410 460 16-26 300 410 460 16-26
300-400/400 300 1565 810 1540 300 1000 270 460 1160 250 750 4×28 300 410 460 16-26 300 410 460 16-26
300-500/425 300 1635 810 1600 330 1000 300 460 1160 250 750 4×28 300 410 460 16-26 300 410 460 16-26

注:尺寸最终以订货后提供尺寸为准。

ISB、IRB、IHB、YB系列便拆式离心泵安装尺寸表 IV

型号 DN L B3 L1 L2 L3 S1 HR HM a B2 4×M 吸入口法兰 排出口法兰
mm DN1 D1 D2 n-фd1 DN2 D3 D4 n-фd2
300-500-465 300 1915 810 1880 460 1000 440 550 1350 250 850 4×28 300 410 460 16-26 300 410 460 16-26
300-500/505 300 1915 910 1880 460 1000 440 550 1350 250 850 4×28 300 410 460 16-26 300 410 460 16-26
300-500/540 300 1915 910 1880 460 1000 440 550 1350 250 850 4×28 300 410 460 16-26 300 410 460 16-26
350-410/330 350 1720 810 1690 360 100 345 510 1200 280 750 4×28 350 460 550 16-26 350 460 550 16-26
350-410/375 350 1720 810 1690 360 1000 345 510 1200 280 750 4×28 350 460 550 16-26 350 460 550 16-26
350-410/410 350 1980 810 1950 450 1000 425 550 1300 280 750 4×28 350 460 550 16-26 350 460 550 16-26
350-480/425 350 1980 810 1950 450 1000 425 580 1450 280 750 4×28 350 460 550 16-26 350 460 550 16-26
350-480/450 350 2180 910 2150 580 1000 575 580 1450 280 850 4×28 350 460 550 16-26 350 460 550 16-26
350-480/485 350 2180 910 2150 580 1000 575 580 1450 280 850 4×28 350 460 550 16-26 350 460 550 16-26
350-400/375 350 1980 910 1900 500 1000 450 550 1300 280 750 4×28 350 460 550 16-26 350 460 550 16-26
350-400/385 350 1980 910 1900 500 1000 450 550 1300 280 750 4×28 350 460 550 16-26 350 460 550 16-26
350-400/400 350 1980 910 1900 500 1000 450 550 1300 280 750 4×28 350 460 550 16-26 350 460 550 16-26
350-450/425 350 2180 910 1900 610 1000 550 580 1450 280 850 4×28 350 460 550 16-26 350 460 550 16-26
350-450/435 350 2180 910 1900 610 1000 550 580 1450 280 850 4×28 350 460 550 16-26 350 460 550 16-26
350-450/450 350 2180 910 1900 610 1000 550 580 1450 280 850 4×28 350 460 550 16-26 350 460 550 16-26
350-350/325(I) 350 1275 810 1250 250 800 225 460 1060 250 750 4×28 350 460 550 16-26 350 460 550 16-26
350-350/355(I) 350 1325 810 1300 280 800 250 460 1060 250 750 4×28 350 460 550 16-26 350 460 550 16-26
350-480/365(I) 350 1520 810 1500 330 900 300 460 1150 250 750 4×28 350 460 550 16-26 350 460 550 16-26
350-480/375(I) 350 1520 810 1500 330 900 300 460 1150 250 750 4×28 350 460 550 16-26 350 460 550 16-26
350-315/295(I) 350 1980 810 1950 450 1000 425 550 810 280 750 4×28 350 460 550 16-26 350 460 550 16-26
350-315/301(I) 350 1980 810 1950 450 1000 425 550 810 280 750 4×28 350 460 550 16-26 350 460 550 16-26
350-315/321(I) 350 1980 810 1950 450 1000 425 550 810 280 750 4×28 350 460 550 16-26 350 460 550 16-26
350-400/365(I) 350 2100 910 2050 550 1000 525 580 910 280 850 4×28 350 460 550 16-26 350 460 550 16-26
350-400/375(I) 350 2100 910 2050 550 1000 525 580 910 280 850 4×28 350 460 550 16-26 350 460 550 16-26
350-400/385(I) 350 2100 910 2050 550 1000 525 580 910 280 850 4×28 350 460 550 16-26 350 460 550 16-26
350-400/400(I) 350 2100 910 2050 550 1000 525 580 910 280 850 4×28 350 460 550 16-26 350 460 550 16-26
400-300/290 400 1410 910 1350 200 1000 175 460 1150 250 750 4×28 400 515 565 16-26 400 515 565 16-26
400-300/305 400 1520 910 1460 250 1000 230 460 1150 250 750 4×18 400 515 565 16-26 400 515 565 16-26
400-350/340 400 1630 910 1560 300 1000 280 460 1250 250 850 4×18 400 515 565 16-26 400 515 565 16-26
400-350/355 400 1660 910 1600 330 1000 300 460 1250 250 850 4×18 400 515 565 16-26 400 515 565 16-26
400-400/385 400 1980 910 1600 510 1000 490 510 1300 250 850 4×32 400 515 565 16-26 400 515 565 16-26
400-400/395 400 2050 910 1600 550 1000 525 510 1300 250 850 4×32 400 515 565 16-26 400 515 565 16-26
400-400/450 400 2050 910 1600 550 1000 525 510 1300 250 850 4×32 400 515 565 16-26 400 515 565 16-26

注:尺寸最终以订货后提供尺寸为准。

IRB型便拆式高温管道泵客户订购提示:

1)、请提供您需订购的管道泵产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称(根据水泵选型表)
2)、IRB型便拆式高温管道泵产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供管道泵用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏随机提供的最新IRB型便拆式高温管道泵使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:IRB型便拆式高温管道泵使用说明书。

联系上海永鹏获取更多IRB型便拆式高温管道泵产品信息:
销售热线:021-5661 1730
图文传真:021-5662 3667
E-mail:info@yonp.sh.cn



收缩
  • 电话咨询

  • TEL:021-56611730
  • 021-36528691-604
