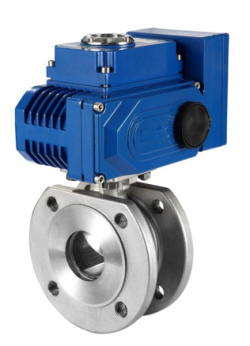

电动薄型对夹球阀

别名：意大利式超短薄型电动对夹式球阀

概述

Q971电动对夹球阀是电动球阀中的一种，是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀，球芯通道形状有矩形、V形及O形。该产品具有结构紧凑、体积小、重量轻、安装方便等特点，可广泛应用在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。

Q971电动对夹球阀特点及用途

该薄型球阀是吸收意大利技术并经国产化设计而发展出来的新型超短法兰距球阀。它采用直连方式执行机构连接，具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点。

Q971电动对夹球阀性能规范

公称通径DN(mm)		15-150
公称压力PN(MPa)		1.6			2.5
公称压力 PS(MPa)	强度试验	2.4			3.75
	密封试验	1.76			2.75
材料代号		C	P		R
主要 零件	阀体	WCB	ZG1Cr 18Ni 9Ti		ZG0Cr 18Ni 12Mo2Ti
	球体	WCB	ZG1Cr 18Ni 9Ti		ZG0Cr 18Ni 12Mo2Ti
	阀杆	2Cr13	1Cr 18Ni 9Ti		0Cr 18Ni 12Mo2Ti
	密封圈	增强聚四氟乙烯对位聚苯
	填料	聚四氟乙烯柔性石墨
适用 工况	适用介质	水、蒸汽、油品	硝酸类		醋酸类
	适用温度	-28℃ - 250℃
执行器	型号	DA/SR系列、GTD/GTE系列、QGSY系列等
	气源压力	0.4-0.7MPa
执行标准		设计制造	结构长度	法兰尺寸	压力温度	试验检验
		GB12237	GB12221	GB9113	GB9131	GB13927

Q971电动对夹球阀安装尺寸表

公称通径DN	L	L1	H	D	D1	额定功率	额定电流
压力	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5
15	32	155	218	95	65	15W	0.2A
20	38	155	223	105	75	15W	0.2A
25	45	155	230	115	86	15W	0.2A
32	55	155	236	136	100	15W	0.2A
40	62	208	243	146	110	25W	0.5A
50	72	208	250	160	125	25W	0.5A
65	95	208	260	180	145	25W	0.5A
80	120	256	278	195	160	50W	0.8A
100	145	256	338	215	180	90W	1.0A
125	200	256	352	245	210	90W	1.0A
150	225	288	382	280	240	120W	1.2A
200	230	288	390	335	295	150W	1.2A

订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V
