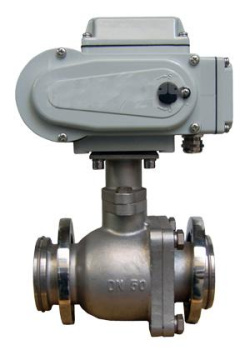

电动高真空球阀

概述

GUD电动高真空球阀是适用于1.3×10-7～6×105Pa的真空系统中接通或切断管路的介质流。电动真空球阀采用回转型或电子调节式阀门电动执行器，可以通过外接电源的切换（用手动转位开关或电脑控制）或外部输入信号，来实现阀门开、关或中间位置的控制。电动高真空球阀为直通式，靠球面密封，因而既能用在真空状态下，也能在低压状态下使用。并可以任意位置安装，广泛应用于真空、乳制品、酒业、生物工程、食品、制药、饮料、化妆品及化工领域，符合GMP标准。

产品特点

1、电动真空球阀密封结构设计独特，漏率可达到＜1×10-10Pa.M3/S,改变了球阀不能满足高真空、超高真空的现状。
2、电动真空球阀开关扭矩小，配置电动执行器小，工作稳定、可靠。
3、电动真空球阀既能适用高真空，又能适用一定的正压力下使用。
4、由于电动真空球阀全通导，又能达到超高真空要求，所以也能适用于加速器真空系统。

技术参数和性能

电动高真空球阀执行器技术参数		GUD电动高真空球阀阀体参数
电源	AC110、220、380V/DC24、220V	公称通径	DN15～200mm
输出力矩	50N·M～2000N·M	适用范围	16x105～1.3x10-5
任选功能	开关型、触点型、开度信号、智能调节型	阀轴材质	不锈钢
动作范围	0～90°±5°	阀体材质	304/316/316L不锈钢
动作时间	15秒/30秒/60秒	球体材质	304/316/316L不锈钢
环境温度	-30°～60°	阀座密封	PTFE、PPL、氟橡胶
手动操作	附带手柄操作	温   度	PTFE≤150℃、PPL≤240℃、氟橡胶≤105℃
限   位	电气、机械二重限位	适用介质	水、蒸气、酸、碱等
防护等级	IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选)
输入信号	0-10，1-5VDC/4-20mA(智能调节型)	特   点	连线简单，结构紧凑、阻力小、动作稳定

外形尺寸

公称通径DN	L	L1	H	D	D1	额定功率	额定电流
10	92	155	170	55	40	15W	0.2A
16	100	155	178	60	45	15W	0.2A
20	114	155	191	65	55	15W	0.2A
25	114	155	193	70	60	15W	0.2A
32	140	155	211	90	70	15W	0.2A
40	165	208	248	100	80	25W	0.5A
50	175	208	257	110	90	25W	0.5A
63	186	208	275	130	110	25W	0.5A
80	198	256	300	145	125	50W	0.8A
100	220	256	338	165	145	90W	1.0A
125	266	256	373	200	175	90W	1.0A
150	296	288	390	225	200	120W	1.2A
200	390	288	512	285	260	150W	1.2A

订货说明
1、电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
2、介质类型、温度、压力
3、控制类型：开关型、无源触点型、阀位信号反馈型、智能调节型
4、智能调节型：输入信号4-20mA，1-5V，0-10V；输出信号:4-20mA，1-5V，0-10V

注意事项
1：请务必接对电源相序，以免阀门或执行器损坏。
2：通电时禁止手动操作。
3：户外使用时最好给电动执行器外加防护盖子，防止老化。
4：开盖后应拧紧密螺丝，防止进水或灰尘进入电动执行器内部。
5：请不要安装在易爆气体周围，如需防爆订货时请说明。
6：请确定输入电压和配线接点是否正确。
7：禁止超负荷使用电动执行器。
