高温高压电站电动截止阀

别名：电动高温高压蒸汽截止阀、电动高温高压蒸汽电站截止阀

主要零件材料

零件名称	阀体	阀盖	阀杆	阀瓣	密封面	填料	阀杆螺母	手轮	紧固件
J61H型 J961H型	25 WCB	25 WCB	铬不锈钢  铬钼铝钢氮化	铬不锈钢	铬不锈钢	柔性 石墨	铝青铜	可锻 铸铁	优质碳钢 铬钼钢
J61Y型  J961Y型	25 WCB	25 WCB	铬不锈钢 铬钼铝钢氮化	25	硬质合金
J61Y-P54型  J961Y-P54型	12CrlMMoV WC6	120r1MMoV WC6	20CrlMolVA 38Cr1MoAIA	120r1MoV	硬质合金
J61Y-P55型  J961Y-P55型	120r1MMoV WC6	120r1MMoV WC6	20CrlMolVA 38Cr1MoAIA	120r1MoV	硬质合金
J61Y-P57型 J961Y-P57型	12CrlMMoV WC6	120r1MMoV WC6	20CrlMolVA 38Cr1MoAlA	120r1MoV	硬质合金

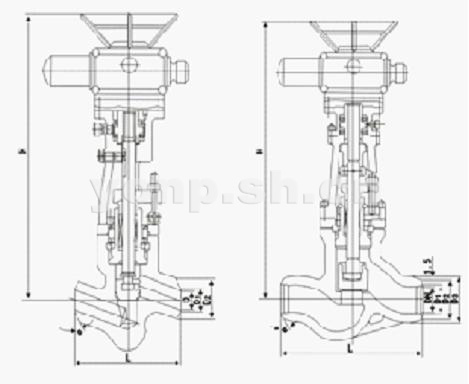

主要尺寸及重量

公称通径DN	J61Y-100、200、250、320 J61Y—P54/100V、P54/140V、P54/170V
	主要外形尺寸和连接尺寸/mm
	L	D1	D2	D3	∝	H
15	150	17	36	/	37.5°	518
20	135 170	22	42	/	37.5°	518
25	135 170	26	42	/	37.5°	518
32	170 180	31	44	/	37.5°	560
40	230	38	60	/	37.5°	545
50(1)	250	50	82	/	32°	728
50(2)	320 350	50	82	/	32°	748
65	370 260	69	100	110	32°	829
80	400 430 470	84	108	130	32°	898
100	455 560	107	144	165	32°	913
注： DN50为两种结构
J961Y—P55/100V、P55/140V、P55/170V 　　J961Y—P57/100V、P57/140V、P57/170V
15	150	17	40	/	37.5°	518
20	135 170	22	46	/	37.5°	518
25	135 170	26	46	/	37.5°	518
32	170 180	31	49	/	37.5°	560
40	230	38	60	/	37.5°	545
50(1)	250	50	90	/	32°	728
50(2)	320 350	50	90	/	32°	748
65	370 260	69	104	115	32°	829
80	400 430 470	84	110	140	32°	898
100	455 560	107	148	170	32°	913
