D641X/F/J/H/S法兰气动软密封蝶阀

主要性能规范

适用温度	适用介质
天然胶≤85℃	石膏浆液、石灰石浆液、 回收水、工艺水、废水
三元乙丙胶≤100℃

主要零件材料

名称	材料
阀体	灰铸铁、球墨铸铁、碳钢
蝶板	碳钢包覆橡胶、 碳钢包覆氟塑料、不锈钢 双相不锈钢板 1.4529、C276
阀座	天然橡胶、三元乙丙胶
阀杆	不锈钢、 2Cr13、304

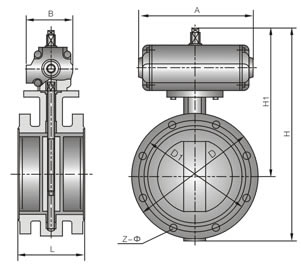

主要外形尺寸和连接尺寸 (mm)

公称通径(DN)	公称压力(PN)MPa	L	D	D1	Z-Ф	H	H1	A	B	重量 (kg)
50	1.0	108	165	125	4-18	305	214	127	60	8.5
65		112	185	145	4-18	352	248	133	70	11.5
80		114	200	160	8-18	377	270	133	83	12.5
100		127	220	180	8-18	422	302	203	100	27
125		140	250	210	8-18	479	350	222	120	40
150		140	285	240	8-22	496	365	294	120	43
200		152	340	295	8-22	655	478	337	172	715
250		165	395	350	12-22	704	498	380	172	865
300		178	445	400	12-22	825	605	420	224	128.5
350		190	505	460	16-22	907	643	450	224	147
400		216	565	515	16-26	1030	732	603	272	208
450		222	615	565	20-26	1079	752	603	272	260
500		229	670	620	20-26	1164	812	683	272	350
600		267	780	725	20-30	1396	950	683	360	452
700	0.6	229	860	810	24-26	1622	1090	742	440	360
700	1.0	292	895	840	24-30	1622	1090	742	440	576
800	0.6	241	975	920	24-30	1722	1190	866	496	448
800	1.0	318	1015	950	24-33	1722	1190	866	496	716
900	0.6	241	1075	1020	24-30	1886	1248	866	496	562
900	1.0	330	1115	1050	28-33	1886	1248	866	496	899
1000	0.6	300	1175	1120	28-30	2140	1418	990	580	740
1000	1.0	410	1230	1160	28-36	2140	1418	990	580	1184
1100	0.6	350	1305	1240	28-33	2270	1510	990	580	928
1100	1.0	440	1340	1270	32-36	2270	1510	990	580	1485
1200	0.6	350	1405	1340	32-33	2405	1610	990	580	1117
1200	1.0	470	1455	1380	32-36	2405	1610	990	580	1787
采用标准	设计制造： GB12238结构长度：GB12221法兰：GB／T17241.6PN1.0     MPa     PN0.6

D641X/F/J/H/S法兰气动软密封蝶阀用户订购提示：

1）、请提供您需订购的蝶阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、D641X/F/J/H/S法兰气动软密封蝶阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供蝶阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的D641X/F/J/H/S法兰气动软密封蝶阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：D641X/F/J/H/S法兰气动软密封蝶阀使用说明书
