D671X气动对夹软密封蝶阀

技术性能

D671X气动对夹软密封蝶阀的主要特点有：
1、结构简单、紧凑，90°回转开启迅速；
2、小型轻便，容易拆装和维修，并可在任意位置安装；
3、操作扭矩小，开关轻巧省力；
4、流量特性趋于直线，调节性能好；
5、启闭试验次数可达万次，使用寿命长；
6、密封性能好，气体试验泄漏量为零。
D671X气动对夹软密封蝶阀采用了多种零件材质配对，可适用于淡水、污水、海水、蒸汽、天然气、食品、医药、油品及各种酸碱介质的管道，适用温度-10°C +150°C,连接标准符合GB2555-81标准。上海永鹏实业生产的D671X气动对夹软密封蝶阀的主要部件材质选用：阀体材质：铸铁、球铁、不锈钢、铜合金、铝合金；蝶板材质：球铁、不锈钢、耐蚀钢、钛钢、铜合金；阀座：丁晴、乙丙、氯丁、海泊伦、聚四氟乙烯、天然橡胶等。

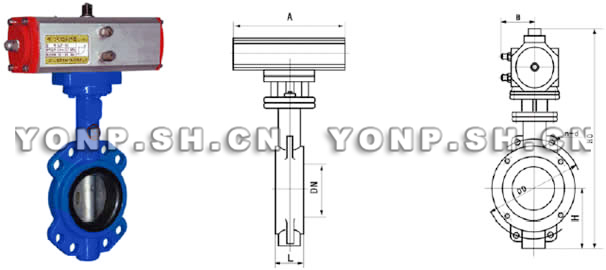

主要连接外型尺寸和连接尺寸

DN	主 要 外 形 尺 寸					主 要 连 接 尺 寸
						0.6MPa		1.0MPa		1.6MPa
	L	H	HO	A	B	DO	n-d	DO	n-d	DO	n-d
50	43	63	315	180	65	110	4-14	125	4-18	125	4-18
65	46	70	330	180	65	130	4-14	145	4-18	145	4-18
80	46	83	390	245	72	150	4-18	160	8-18	160	8-18
100	52	105	431	240	72	170	4-18	180	8-18	180	8-18
125	56	115	455	240	72	200	8-18	210	8-18	210	8-18
150	56	137	626	350	93	225	8-18	240	8-22	240	8-22
200	60	164	720	350	93	280	8-18	295	8-22	295	12-22
250	68	206	800	550	350	335	12-18	350	12-22	355	12-26
300	78	230	860	600	350	395	12-22	400	12-22	410	12-26
350	78	248	883	600	350	445	12-22	460	16-22	470	16-26
400	102	289	972	600	350	495	16-22	515	16-26	525	16-30
450	114	320	1043	750	380	550	16-22	565	20-26	585	20-30
500	127	343	1098	750	380	600	20-22	620	20-26	650	20-33
600	154	413	1236	750	380	705	20-26	725	20-30	770	20-36
700	165	478	1431	750	380	810	24-26	840	24-30	840	24-36
800	190	525	1488	750	380	920	24-30	950	24-33	950	24-39
900	203	620	1615	1250	380	1020	24-30	1050	28-33	1050	28-39
1000	216	725	1765	1500	580	1120	28-30	1160	28-36	1170	28-42
1200	254	780	1976	1500	580	1340	32-33	1380	32-39	1390	32-48

D671X气动对夹软密封蝶阀用户订购提示：

1）、请提供您需订购的蝶阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、D671X气动对夹软密封蝶阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供蝶阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的D671X气动对夹软密封蝶阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：D671X气动对夹软密封蝶阀使用说明书
