D672X气动对夹式软密封蝶阀

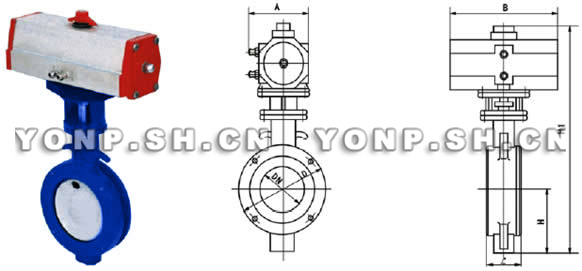

D672X气动对夹式软密封蝶阀外形尺寸图

主要连接外型尺寸和连接尺寸

DN	L	H	H1	A	B	D
DN	L	H	H1	A	B	0.6 MPa	1.0 MPa	1.6 MPa
50	43	77	625	180	200	88	99	99
65	46	85	625	180	200	108	118	118
80	46	95	645	180	200	124	132	132
100	52	105	675	180	200	144	156	156
125	56	129	715	180	200	174	184	184
150	56	132	800	270	280	199	211	211
200	60	165	850	270	280	254	266	266
250	68	197	925	270	280	309	319	319
300	78	234	1035	380	420	363	370	370
350	78	283	1070	380	420	413	429	429
400	102	325	1190	450	470	463	480	480
450	114	369	1250	480	490	518	530	548
500	127	404	1290	480	490	568	582	609
600	154	470	1455	480	490	667	682	720
700	465	503	1585	640	660	772	794	794
800	190	571	1700	640	660	878	901	901
900	203	621	1865	750	860	978	1001	1001
1000	216	702	2015	850	900	1078	1112	1112
1200	254	818	2250	850	900	1295	1328	1328

D672X气动对夹式软密封蝶阀用户订购提示：

1）、请提供您需订购的蝶阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据阀门选型表）
2）、D672X气动对夹式软密封蝶阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供蝶阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的D672X气动对夹式软密封蝶阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：D672X气动对夹式软密封蝶阀使用说明书
