D71X/F/J/H/S对夹衬胶软密封蝶阀

主要性能规范

适用温度	适用介质
天然胶≤ 85℃	石膏浆液、石灰石浆液、 回收水、工艺水、废水
三元乙丙胶≤100℃

主要零件材料

名称	材料
阀体	灰铸铁、球墨铸铁、碳钢
蝶板	碳钢包覆橡胶、 碳钢包覆氟塑料、不锈钢 双相不锈钢板 1.4529、C276
阀座	天然橡胶、三元乙丙、橡胶
阀杆	不锈钢、 2Cr13、304

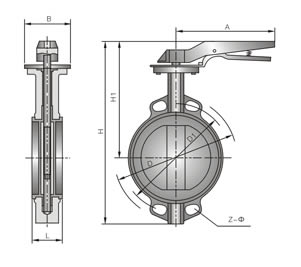

主要外形尺寸和连接尺寸 (mm)

公称通径(DN)	L	D	D1	Z-Ф	H	H1	A	B	重量(kg)
40	33	150	110	4-18	220	150	270	118	31
50	43	165	125	4-18	270	190	270	118	35
65	46	185	145	4-18	295	205	270	118	44
80	46	200	160	8-18	305	210	270	118	55
100	52	220	180	8-18	340	215	270	118	65
125	56	250	210	8-18	370	245	310	118	9
150	56	285	240	8-22	395	255	310	118	12
200	60	340	295	8-22	475	300	370	165	22
采用标准	设计制造： GB12238结构长度：GB12221法兰：GB/T172416PN10MPa
