Q44/Q45三通浮动球阀

产品特点

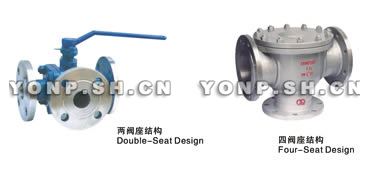

一、两阀座密封三通球阀结构紧凑、外型美观、密封性能好。
它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。
二、四阀座密封三通球阀造型美观，结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵
活控制管路中介质的合流或分流。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

主要零件材质

零件名称 Accessory name	材 质 Material
	GB	ASTM
阀体、阀盖 Body,bonnet	WCB	A216-WCB
密封圈 Sealing Ring	PTFE、对位聚苯 PTFE、Counterpoint polypheny1	PTFE、对位聚苯 PTFE、Counterpoint polypheny1
球体 Ball	1Cr18Ni9Ti	SS 304
阀座、阀杆 Seat、Stem	2Cr13	A246-416
双头螺柱 Dual-head double-screw bolt	35CrMoA	A193-B7

主要性能规范

公称压力 PN(MPa) Nominal diameter		试验压力 Test pressure
		壳体 Shell	高压液密封 High-pressure liquid sealing	低压气密封 Low-pressure hermetic sealing
1.6		2.4	1.76	0.6
2.5		3.75	2.75
4.0		6.0	4.4
CLASS150		3.O	2.2
适用工况 Applicable Operating Mode	适用介质 Applicable medium		水、油品、气等非腐蚀介质和酸碱腐蚀介质 Non-corrosion medium such as water, oil products, and gas, etc,and nitric acid corrosion medium.
	适用温度 Applicable temperature		-28-350℃
应用规范 Applicable specification	连接法兰 Connecting flange		JB79-59、GB9113、HG20592-97、ANSI B16.5
	检验试验 Test and inspection		GB9/T 9092-99、API 598
其余制造规范均按本厂标准 Other manufacturing standard is according to the standard of our factory.

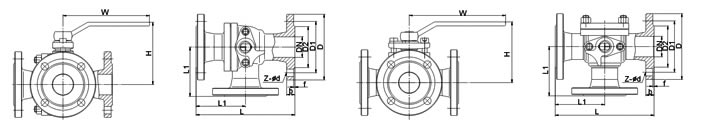

主要外型与连接尺寸表

公称 压力 或压 力级	主要尺寸	公称通径
		15/ 1/2"	20/ 3/4"	25/1"	32/ 11/4"	40/ 11/2"	50/2"	65/21/2"	80/3"	100/4"	125/5"	150/6"	200/8"
PN1.6MR	L	150	150	180	200	220	240	260	280	320	380	440	550
PN2.5MPa	L1	75	75	90	1OO	1 O	120	130	140	160	190	220	275
PN4.OMR	H	90	90	102	115	135	140	155	185	21O	275	305	335
CLASS150	W	140	140	155	250	250	350	350	420	700	1000	1300	1800
其余的法兰尺寸请参阅样本 <主要外型及连接尺寸表>

上海永鹏阀门Q44/Q45三通浮动球阀用户订购提示：

1）、请提供您需订购的球阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据厂家阀门选型表）
2）、上海永鹏阀门网为您提供的"永鹏牌"Q44/Q45三通浮动球阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的Q44/Q45三通浮动球阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：Q44/Q45三通浮动球阀使用说明书
