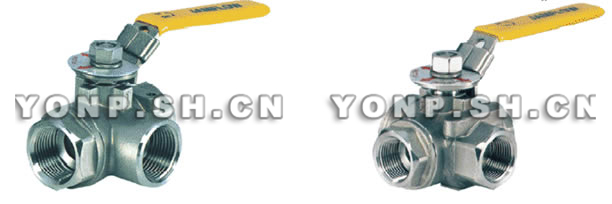

1000WOG三通不锈钢浮动球阀

产品特征

公称压力：2.5MPa
适用温度范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）。
螺纹类型：G·NPT.BSPT.BSP.DIN259/2999

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

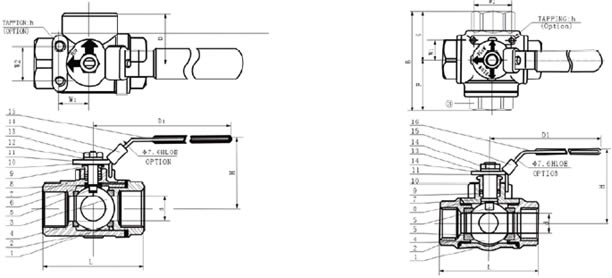

结构

L型主要连接尺寸

SIZE	d	L	H	D1	B	W1	W2	h
1/2"	12.7	64	53	97	32.0	22.4	35.0	10-24UNC
3/4"	16.0	76	63	126	38.0	22.4	35.0	10-24UNC
1"	20.0	87	66	126	43.5	22.4	35.0	10-24UNC
1 1/4"	25.0	96	81	145	48.0	22.4	35.0	10-24UNC
1 1/2"	32.0	114	83	145	57.0	22.4	38.1	1/4-20UNC
2"	38.1	142	96	204	71.0	22.4	38.1	1/4-20UNC

T型主要连接尺寸

SIZE	d	L	H	D1	B	F	G	W1	W2	h
1/2"	12.7	75	59	126	71.0	33.5	37.5	22.4	35.0	10-20NC
3/4"	16	85	64	126	81.5	39.0	42.5	22.4	35.0	10-20NC
1"	20	100	80	145	102.0	50.5	51.5	22.4	35.0	10-20NC
1 1/4"	25	115	90	145	108.5	51.0	57.5	25.4	38.1	10-20NC
1 1/2"	32	125	96	204	12101	58.0	63.0	25.4	38.1	1/4-20UNC
2"	38.1	148	106	204	138.5	65.5	73.0	25.4	38.1	1/4-20UNC

主要零件材料

序号	零件名称	材质
1	阀体	不锈钢 CF8M/CF8
2	阀盖	不锈钢 CF8M/CF8
3	球	不锈钢 CF8M/CF8
4	球垫	聚四氟乙烯 PTFE
5	阀杆	不锈钢 CF8M/CF8
6	填料	聚四氟乙烯 PTFE
7	中口	聚四氟乙烯 PTFE
8	大薄片	聚四氟乙烯 PTFE
9	压盖螺母	不锈钢 CF8M/CF8
10	手柄	不锈钢 CF8M/CF8
11	流向指示牌	ALUMINUM
12	华司	不锈钢 CF8
13	螺帽	不锈钢 CF8
14	锁定装置	不锈钢 CF8
15	皮套	塑料
16	盲盖	不锈钢 CF8M/CF8

上海永鹏阀门1000WOG三通不锈钢浮动球阀用户订购提示：

1）、请提供您需订购的球阀产品主要技术参数：口径、压力、连接方式、材质或工作介质（根据厂家阀门选型表）
2）、上海永鹏阀门网为您提供的"永鹏牌"1000WOG三通不锈钢浮动球阀产品主要样本资料：产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3）、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏SHYONP随货附件中的1000WOG三通不锈钢浮动球阀使用说明书或提供的CAD生产图纸为准，欢迎来信来电咨询技术、选型、方案、出厂价格。
4）、请向我司免费索取解压密码后下载：1000WOG三通不锈钢浮动球阀使用说明书
