F43BX-0.5/1.5/2.5手动扇形盲板阀

结构特点及用途


F43BX-0.5/1.5/2.5手动扇形盲板阀

F43AX型手动扇形盲板阀由左阀体、右阀体、阀体、连接轴（三根）组成。用板手旋转连接轴螺旋付驱动左右阀体完成夹紧和 松开动作，利用阀板上盲孔扳和通孔板的位置变换达到启闭目的。
本阀为短结构系列，橡胶密封圈安装在阀板上，可以方便地更换密封胶圈。


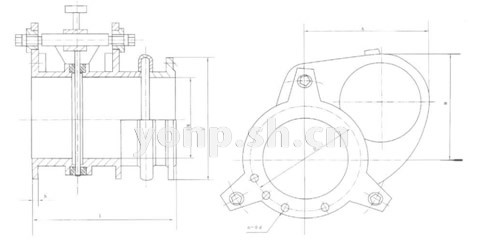

F43BX-0.5/1.5/2.5手动扇形盲板阀 尺寸图

F43AX-0.5/1.5/2.5型主要外形及连接尺寸表

DN L D D1 Η A b n-d 质量(Kg)
PN0.05 PN0.15 PN0.25
200 500 320 280 310 350 18 8-Φ18 75 85 90
250 500 375 335 330 400 18 12-Φ18 95 100 105
300 500 440 395 350 450 18 12-Φ22 160 176 190
350 500 490 445 380 500 18 12-Φ22 200 220 240
400 600 540 495 405 550 24 16-Φ22 240 245 270
450 600 595 550 430 600 26 16-Φ22 310 340 400
500 600 645 600 750 680 26 20-Φ22 350 385 420
600 600 755 705 830 840 28 20-Φ26 450 495 440
700 630 860 810 880 1050 28 24-Φ26 540 590 640
800 630 975 920 900 1150 28 24-Φ30 650 710 770
900 630 1075 1020 1100 1300 28 24-Φ30 880 970 1050
1000 630 1175 1120 1300 1450 28 28-Φ30 980 1075 1096
1200 630 1375 1320 1400 1550 30 32-Φ30 1220 1340 1450
1300 630 1475 1420 1500 1600 30 32-Φ30 1440 1184 1720
1400 750 1575 1520 1550 1700 30 36-Φ30 1750 1825 2000
