KF941X/H-0.5/1.0/1.5/2.5敞开式电动插板阀

结构特点及用途

本阀为敞开式设计结构，具有重量轻，易维护（密封胶圈更换、电动装置维护检査、更换、阀门的局部维护均在外部，不影响阀 门正常运行），阀门的运动过程、开关状态直观性好，启闭后检查完成状态极为方便，具有封闭式不可替代的优势，缺点是启闭时有 少量的煤气外漏。本阀门在设计上吸收了国外插板阀浮动阀板的先进技术；压紧传动机构采用齿圈、齿轮、梯形螺纹、丝杆副同步双 向压紧。左、右旋梯形螺纹丝杆同步压紧的优点是；起动力矩小，螺纹副自锁性好，阀门密封可靠，板移动采用销齿传动机构，不易 积灰，满足了粉尘多、润滑条件差、工作环境恶劣的场合使用。
本阀地面可配置防爆型控制柜，实行现场控制和远距离与PLC系统连接控制，设置距离10米以上。

技术性能

公称压力MPa	0.05MPa	0.1MPa	0.15MPa	0.25MPa
密封试验压力MPa	0.055MPa	0.11MPa	0.165MPa	0.275MPa
强度试验压力MPa	0.075MPa	0.15MPa	0.225MPa	0.375MPa
电源电压	380V.AC 50HZ
适用温度	丁腈橡胶	硅橡胶	氟橡胶	硬密封
适用介质	-20-100℃	-20-200℃	-20-300℃	-20-450℃
密封材料	空气、煤气、含尘煤气

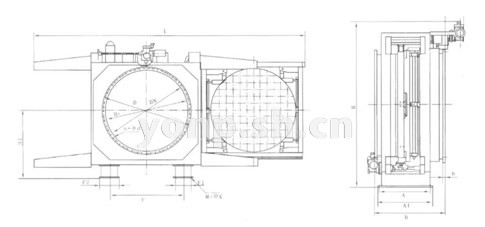

KF741X/H-0.5/1.0/1.5/2.5液动封闭式插板阀主要外形及连接尺寸表

DN	D	D1	Β	b	n-Φd	Η	H1	L	A	A1	F	F1	F2	Μ-ΦΚ	电动功率(KW)		质量(Kg)
															走板	夹板	PN0.05 PN0.10	PN0.15 PN0.25
400	540	495	600	18	16-Φ22	1300	350	2210	600	680	500	160	220	4-Φ23	1.1	1.5	880	960
450	595	550	600	18	16-Φ22	1520	400	2400	600	680	500	160	220	4-Φ23	1.1	1.5	980	1060
500	645	600	600	18	20-Φ22	1600	450	2540	600	680	500	160	220	4-Φ23	1.1	1.5	1050	1180
600	755	705	800	24	20-Φ26	1750	500	2720	600	680	900	280	340	8-Φ23	1.1	1.5	1150	1280
700	860	810	800	24	24-Φ26	1884	720	2815	600	680	950	280	340	8-Φ23	1.1	1.5	1210	1320
800	975	920	800	24	24-Φ30	1970	800	3115	600	680	1045	280	340	8-Φ23	1.5	2.2	1450	1600
900	1075	1020	800	24	24-Φ30	2086	880	3640	600	680	1250	280	340	8-Φ23	2.2	2.2	1840	2050
1000	1175	1120	800	24	28-Φ30	2250	960	3940	820	910	1250	280	340	8-Φ23	2.2	2.2	2180	2450
1200	1375	1320	1200	26	32-Φ30	2837	1165	5930	1100	1180	1060	480	560	8-Φ33	1.1	1.5	2600	2800
1400	1575	1520	1200	26	36-Φ30	3057	1285	6530	1100	1220	1400	480	560	8-Φ33	1.1	1.5	3250	3550
1600	1790	1730	1200	32	40-Φ30	3257	1385	7130	1100	1180	1560	480	560	8-Φ33	1.5	2.2	4350	4750
1800	1990	1930	1400	32	44-Φ30	3400	1428	7730	1100	1180	1750	230	560	8-Φ33	2.2	2.2	5100	5600
2000	2190	2130	1400	32	48-Φ30	4010	1850	8400	1200	1280	1800	230	560	8-Φ33	2.2	2.2	5760	6250
2200	2405	2340	1600	32	52-Φ30	4110	1950	9050	1200	1280	1900	230	560	8-Φ33	2.2	2.2	7050	7750
2400	2605	2540	1600	32	56-Φ33	4365	2050	9600	1200	1280	2360	230	560	8-Φ33	2.2	2.2	8250	9050
2600	2805	2740	1800	34	60-Φ33	4375	2141	8567	1340	1410	2332	300	600	8-Φ36	2.2	2.2	9700	10500
2800	2960	3030	1800	36	64-Φ36	4554	2280	8925	1340	1410	2532	300	600	8-Φ36	2.2	2.2	1200	13200
