FF941X/H-0.5/1.0/1.5/2.5封闭式电动插板阀

结构特点及用途

本阀为封闭式设计结构，阀体采用全封闭式外壳，操作过程管路的气体不外泄漏，避免了环境的污染，具有较好 的抗管道外力强度，电动装置的设置在外部，以维护检查，人员近距离操作的安全性能较高，缺点是更换胶圈较麻烦。
阀门在设计上吸收了国外眼睛阀浮动阀板优点；压紧传动机构采用,齿圈、齿轮、梯形螺纹丝杆副同步双向压紧。左、右旋梯形螺纹丝 杆同步压紧的优点是；起动力矩小，螺纹副自锁性好，阀门密封可靠，阀板移动采用销齿传动机构，不易积灰，满足了粉尘多、润滑条件 差、工作环境恶劣的场合使用。
法兰执行标准：GB/T9115-98、JB/T81-94
本阀地面可配置防爆型控制柜，实行现场控制和远距离与PLC系统连接控制，设置距离10米以上。

技术性能

公称压力MPa	0.05MPa	0.1MPa	I.OMPa	0.25MPa
密封试验压力MPa	0.055MPa	0.11MPa	0.165MPa	0.275MPa
强度试验压力MPa	0.075MPa	0.15MPa	0.225MPa	0.375MPa
密封材料	丁腈橡胶	硅橡胶	氟橡胶	硬密封
适用温度	-20-100℃	-20-200℃	-20-300℃	-20-450℃
适用介质	空气、煤气、含尘煤气
电源电压	380V.AC 50HZ

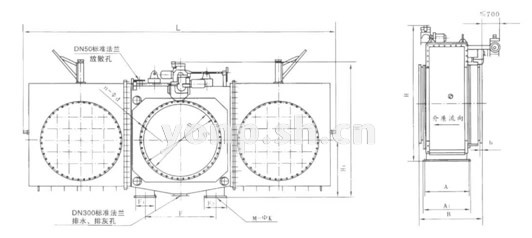

FF941X/H-0.5/1.0/1.5/2.5电动封闭式插板阀主要外形及连接尺寸表

DN	D	D1	Β	b	n-Φd	Η	H1	L	A	A1	F	F1	F2	Μ-ΦΚ	功率(KW)		质量(Kg)
															走板	夹板	PN0.05 PN0.10	PN 0.15 PN 0.25
400	540	495	600	18	16-22	1250	510	2420	600	680	500	160	220	4-23	1.1	1.5	1080	1210
450	595	550	600	18	16-22	1380	560	2480	600	680	500	160	220	4-23	1.1	1.5	1160	1250
500	645	600	600	18	20-22	1600	600	2610	600	680	500	160	220	4-23	1.1	1.5	1250	1300
600	755	705	800	24	20-26	1750	680	2720	600	680	900	280	340	8-23	1.1	1.5	1315	1450
700	860	810	800	24	24-26	1884	720	2815	600	680	950	280	340	8-23	1.1	1.5	1585	1700
800	975	920	800	24	24-30	1970	800	3115	600	680	1045	280	340	8-23	1.5	2.2	1870	2050
900	1075	1020	800	24	24-30	2086	880	3640	600	680	1250	280	340	8-23	2.2	2.2	2350	2550
1000	1175	1120	800	24	28-30	2250	960	3940	820	910	1250	280	340	8-23	2.2	2.2	2850	3050
1200	1375	1320	1200	26	32-30	2837	1165	5930	1100	1180	1060	480	560	8-33	1.1	1.5	3537	3720
1400	1575	1520	1200	26	36-30	3057	1285	6530	1100	1220	1400	480	560	8-33	1.1	1.5	4370	4800
1600	1790	1730	1200	32	40-30	3257	1385	7130	1100	1180	1560	480	560	8-33	1.5	2.2	5200	5700
1800	1990	1930	1400	32	44-30	3400	1428	7730	1100	1180	1750	230	560	8-33	2.2	2.2	5940	6430
2000	2190	2130	1400	32	48-30	4010	1850	8400	1200	1280	1800	230	560	8- 33	2.2	2.2	7180	7850
2200	2405	2340	1600	32	52-30	4110	1950	9050	1200	1280	1900	230	560	8-33	2.2	2.2	8430	9250
2400	2605	2540	1600	32	56-33	4365	2050	9600	1200	1280	2360	230	560	8-33	2.2	2.2	9760	10500
2600	2805	2740	1800	34	60-33	4565	2150	10200	1340	2100	2460	300	600	8-36	2.2	2.2	1200	13200
2800	2960	3030	1800	36	64-36	4765	2250	10800	1340	2100	2532	300	600	8-36	2.2	2.2	1500	16100
