WB1/WB2型电动往复泵(简称WB电动往复泵)过流部分分为两种材质,铸铁材质专用于抽吸清水或油类制品或其它无腐蚀性之液体,不锈钢材质,由1Cr18Ni9Ti钢制成。适用于抽送各种酸碱类液体,电动往复泵特别适用于槽车卸车之用,及其它需要自吸的场合。本往复泵最高输送介质温度150℃,如用户要求更高温度,请选WBR型电动高温往复泵。电动往复泵机座分为1#、2#、3#,减速箱采用皮带齿轮二级变速,润滑采用飞溅方式,结构紧凑、设计先进,不锈钢泵活塞环采用本单位特制的碗形聚四氟乙烯环、耐磨、耐腐、密封性好。电动往复泵高压型采用柱塞双阀结构,低压型采用活塞球阀结构,该设计动作灵敏、密闭可靠。根据不同流量和压力,配用不同电机,即可达到用户的使用要求。
wb1、wb2往复泵系列。主要用于远距离输送水,码头输送用品,泵输送原油、甲醇。油罐车、油 库装卸、热水回收及循环用于制药、酿造、化工、石油等行业的工艺流程中都可使用本系列。本系列最高输送介质温度为150℃。
wb1、wb2系列电动往复泵的减速箱采用皮带齿轮二级变速,润滑采用飞溅方式,结构紧凑、设计先进,不锈钢泵 活塞环采用本公司特制的碗形聚四氟乙烯环,耐磨、耐腐、密封性好。WB电动往复泵高压型采用柱塞双阀结构,低压型 采用活塞球阀结构,该设计动灵敏、封闭可靠根据不同流量和压力,配用不同电机,可达到用户的使用要求。
WB1往复泵机座系列
型 号 | 流量 (m3/h) | 压力 (kg/cm2) | 活塞直径 (mm) | 活塞行程 (mm) | 电机功率 (r/kw) | 往复次数 (z/min) | 吸入口尺寸 (法兰) | 排出口尺寸 (法兰) | 重量 (kg) |
WB1-0.75/16 | 0.75 | 16 | 36 | 100 | 1450/2.2 | 130 | 1" | 1" | 370 |
WB1-0.75/25 | 0.75 | 25 | 36 | 100 | 1450/3 | 130 | 1" | 1" | 370 |
WB1-0.75/40 | 0.75 | 40 | 36 | 100 | 1450/4 | 130 | 1" | 1" | 370 |
WB1-6/5 | 6 | 5 | 100 | 100 | 1450/4 | 65 | 11/2" | 11/2" | 370 |
WB1-6/10 | 6 | 10 | 100 | 100 | 1450/5.5 | 65 | 11/2" | 11/2" | 370 |
WB1-10/7 | 10 | 7 | 160 | 100 | 1450/7.5 | 45 | 21/2" | 21/2" | 400 |
WB1-13/3 | 13 | 3 | 160 | 100 | 1450/5.5 | 65 | 21/2" | 21/2" | 400 |
WB1-13/6 | 13 | 6 | 160 | 100 | 1450/7.5 | 65 | 21/2" | 21/2" | 420 |
WB2往复泵机座系列
型 号 | 流量 (m3/h) | 压力 (kg/cm2) | 活塞直径 (mm) | 活塞行程 (mm) | 电机功率 (r/kw) | 往复次数 (z/min) | 吸入口尺寸 (法兰) | 排出口尺寸 (法兰) | 重量 (kg) |
WB2-1/120 | 1 | 120 | 36 | 120 | 1450/7.5 | 145 | 1" | 1" | 700 |
WB2-2/60 | 2 | 60 | 50 | 120 | 1450/7.5 | 145 | 1" | 1" | 720 |
WB2-10/15 | 10 | 15 | 160 | 120 | 1450/7.5 | 37 | 21/2" | 21/2" | 740 |
WB2-10/25 | 10 | 25 | 160 | 120 | 1450/18.5 | 37 | 21/2" | 21/2" | 760 |
WB2-20/5 | 20 | 5 | 160 | 120 | 1450/7.5 | 73 | 21/2" | 21/2" | 760 |
WB2-20/10 | 20 | 10 | 160 | 120 | 1450/11 | 73 | 21/2" | 21/2" | 760 |
WB2-30/3 | 30 | 3 | 210 | 120 | 1450/7.5 | 73 | 4" | 4" | 790 |
WB2-30/6 | 30 | 6 | 210 | 120 | 1450/11 | 73 | 4" | 4" | 790 |

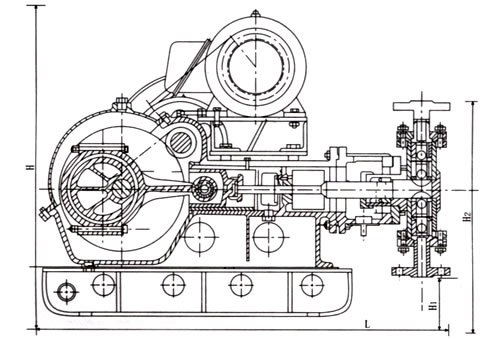

电动往复泵底脚安装尺寸与外形尺寸
机座号 | L1 | L2 | 底脚孔 | 长(L) | 宽(D) | 高(H) | H1 | H2 | ||
WB1-0.75/16 | 360 | 590 | 4-ф20 | 965 | 650 | 810 | 120 | 475 | ||
WB1-0.75/25 | 360 | 590 | 4-ф20 | 965 | 650 | 810 | 120 | 475 | ||
WB1-0.75/40 | 360 | 590 | 4-ф20 | 965 | 650 | 810 | 120 | 475 | ||
WB1-10/7 | 360 | 400 | 6-ф20 | 965 | 650 | 810 | 120 | 475 | ||
WB1-13/3 | 360 | 400 | 6-ф20 | 965 | 650 | 810 | 120 | 475 | ||
WB1-13/6 | 360 | 400 | 6-ф20 | 965 | 650 | 810 | 120 | 475 | ||
WB1-6/5 | 360 | 400 | 6-ф20 | 965 | 650 | 810 | 120 | 475 | ||
WB1-6/10 | 360 | 400 | 6-ф20 | 965 | 650 | 810 | 120 | 475 | ||
WB2-10/15 | 420 | 400 | 6-ф22 | 1530 | 700 | 940 | 130 | 740 | ||
WB2-10/25 | 420 | 400 | 6-ф22 | 1530 | 700 | 940 | 130 | 740 | ||
WB2-20/5 | 420 | 400 | 6-ф22 | 1530 | 700 | 940 | 130 | 740 | ||
WB2-20/10 | 420 | 400 | 6-ф22 | 1530 | 700 | 940 | 130 | 740 | ||
WB2-1/120 | 420 | 400 | 6-ф22 | 1530 | 700 | 940 | 130 | 740 | ||
WB2-2/60 | 420 | 400 | 6-ф22 | 1530 | 700 | 940 | 130 | 740 |
1)、请提供您需订购的隔膜泵产品主要技术参数:流量、扬程、电机功率、材质或输送介质名称(根据水泵选型表)
2)、WB1/WB2型电动往复泵产品主要样本资料:产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵相关技术资料仅供隔膜泵用户作选型参考。
3)、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏随机提供的最新WB1/WB2型电动往复泵使用说明书为准,或来信来电技术咨询、索取所需图纸。
4)、请向我司免费索取解压密码后下载:WB1/WB2型电动往复泵使用说明书。
