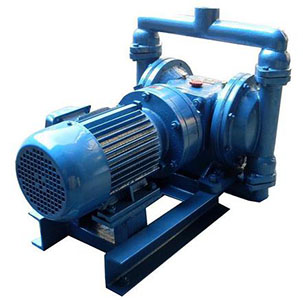

XDBY系列摆线式电动隔膜泵

产品概述

新研制开发的XDBY型电动隔膜泵，采用XLD系列摆线针轮减速机传动动力,电动隔膜泵是一种新型的泵类，近年来，由于在隔膜材质上取得了突破性的进展，国际上越来越多的工业化国家采用此种型式的泵，取代部份离心泵、螺杆泵，来应用于石化、陶瓷、冶金等行业，产品设计均参考美国ABEL公司样机，该泵适用于低压，即出口压力≤3kgf/cm2的场合。

主要用途

1、各种剧毒、易燃、易挥发液体。
2、各种强酸、强碱、强腐蚀液体。
3、可输送较高温度的介质150℃。
4、作为各种压滤机前级送压装置。
5、热水回收及循环。
6、油罐车、油库、油品装卸。
7、泵吸泡菜果酱、土豆泥、巧克力等。
8、泵吸油漆、树胶、颜料粘合剂。
9、各种瓷器釉浆水泥灌浆灰浆泥浆。
10、各种橡胶浆乳胶、有机溶剂、填料。
11、用泵为油轮驳船清仓吸取仓内污水及剩油。
12、啤酒花及发酵粉稀浆、糖浆、糖蜜。
13、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
14、各种特殊介质的吸送。

技术参数

流量：0-20m3/h；
扬程：30m；
功率：0.37-4kw；
转速：1450r/min；
口径：10-100mm；
温度：-15-+150℃；
自吸高度：5-7m。

工作原理

型号	泵		流量M3/h	扬程 M	吸程 M	配备功率 KW	使用温度℃			配备减速机型号
	进口	出口					铸铁	不锈钢	铝合金
DBY-10	丝扣	3/8"	0.5	40	3	0.55	100	150	80	XWD0.55-2-35
DBY-15	丝扣	1/2"	0.75	40	3	0.55	100	150	80	XWD0.5-2-35
DBY-25	25	25	3.5	40	4	1.5	100	150	80	XLD1.5-3-35
DBY-40	40	40	4.5	40	4	1.5	100	150	80	XLD1.5-3-35
DBY-50	50	50	6.5	40	4.5	2.2	100	150	80	XLD2.2-3-35
DBY-65	65	65	8	40	4.5	2.2	100	150	80	XLD2.2-3-35
DBY-80	80	80	16	40	5	3	100	150	80	XLD3-3-35
DBY-100	100	80	20	40	5	3	100	150	80	XLD3-3-35

特性曲线图

DBY型涡轮式电动隔膜泵 特性曲线图

主要性能规格

型号	泵		流量 m3/h	扬程 m	吸程 m	配备功率 KW	使用温度℃			配备减速 机型号
	进口	出口					铸铁	不锈钢	铝合金
DBY-10	丝扣	3/8″	0.5	40	3	0.55	100	150	80	XWD0.55-2-35
DBY-15	丝扣	1/2″	0.75	40	3	0.55	100	150	80	XWD0.5-2-35
DBY-25	25	25	3.5	40	4	1.5	100	150	80	XLD1.5-3-35
DBY-40	40	40	4.5	40	4	1.5	100	150	80	XLD1.5-3-35
DBY-50	50	50	6.5	40	4.5	2.2	100	150	80	XLD2.2-3-35
DBY-65	65	65	8	40	4.5	2.2	100	150	80	XLD2.2-3-35
DBY-80	80	80	16	40	5	3	100	150	80	XLD3-3-35
DBY-100	100	80	20	40	5	3	100	150	80	XLD3-3-35

外型安装尺寸

DBY电动隔膜泵 外型安装尺寸

型号	A	A1	A2	A3	B	K	DN	D1	ф1	фd	h	H1	H2
DBY-25	900	75	160	300	180	550	25	75	11	17.5	110	315	620
DBY-40	900	75	160	300	180	550	40	100	14	17.5	110	315	620
DBY-50	960	140	250	370	240	550	50	110	14	17.5	85	360	820
DBY-65	960	140	250	370	240	550	65	130	14	17.5	85	360	820
DBY-80	900	110	0	700	390	800	80	150	17.5	17.5	130	470	980
DBY-100	900	110	0	700	390	800	100	150	17.5	17.5	130	470	980

材料特性

隔膜品种 介质种类	丁晴橡胶	氯丁橡胶	氟橡胶	聚四氟乙烯	食品橡胶
发 烟 硝 酸	×	×	△	△
浓 硝 酸	×	×	△	△
浓 硫 酸	×	×	○	△
浓 盐 酸	×	△	△	△
浓 磷 酸	×	△	△	△
浓醋酸	×	×	×	△
浓氢氧化钠	○	○	△	△
无水氨	△	△	△	△
稀硝酸	×	×	○	△
稀 硫酸	△	△	△	△
稀 盐酸	×	○	△	△
稀 磷酸	×	×	△	△
稀氢氧化钠	○	○	△	△
氨水	△	△	×
苯	×	×	○	○
汽油	○	○	○	○
石油	△	×	○	○
四氯化碳	○		○	○
二硫化碳	○		×	○
乙醇	○	○	○	○
丙酮	×	△	×	○
甲酚	×	△	△	○
乙醛	×	×	△	○
乙苯	×	×	△	○
丙 烯 晴	△	△	×	○
丁醇	○	○	○	○
丁二烯	○	×	△	○
苯 乙烯	×	×	△	○
醋 烯 乙 酯	×	×	×	○
醚	×	×	×

注：○——寿命较长、△——寿命一般、×——不可用，本表仅从耐腐性考虑，因聚四氯乙烯弹性比橡胶差，故实际使用寿命因压力，泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。
