QBK气动隔膜泵

QBK新型气动隔膜泵，简称：QBK隔膜泵，是上海永鹏提供的一种技术成熟型的新型气动隔膜泵输送机械，采用铸铁、不锈钢、铝合金、工程塑料阀体及丁晴橡胶，氯丁橡胶，氟橡胶，聚四氟乙烯多种隔膜为生产材料，以满足不同客户的不同介质输送，上海永鹏生产的QBK系列气动隔膜泵是一种新型输送机械，是目前国内新颖的一种泵类。相比老型气动隔膜泵，新型的气动隔膜泵具有压力达到0.8MPa特别优点，而且体积更加小，更适用于安装面积小的场所，主要还是以压缩空气为动力源，适用于各种腐蚀性液体，带颗料的液体，高粘度、易挥发、易燃、剧毒的液体，绝对防火防爆，均能予以抽光吸尽，QBK气动隔膜泵的性能参数与联邦德国WLLDENPVMPS、美国的MARIOWPUMPS相近。并已经被贵州省化工、电子、陶瓷、纺织等系统广泛成功应用，取得了非常满意的效果。 上海永鹏目前已形成系列生产，共有八种规格直径：Φ10mm(3/8＂)、Φ15mm(1/2＂)、Φ25mm(1＂)、Φ40mm(11/2＂)、Φ50mm(2＂)、Φ65mm(21/2＂)、Φ80mm(3＂)、Φ100mm(4＂)。三种材质：铝合金、铸铁、不锈钢。隔膜泵根据不同液体介质分别采用丁腈橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。 QBK新型气动隔膜泵自2007年投产以来，已被国内一千多家石油、化工、电子、陶瓷、纺织系统单位采用，安置在各种特殊场合，用来抽送各种常规泵不能抽吸的介质，均取得了满意的效果。

主要特点

既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质等输送机械的许多优点：不需灌引水，吸程达7m，扬程达70m，出口压力≥6㎏f/㎝2； 流动宽敞，通过性能好，允许通过最大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微； 扬程、流量可通过气阀开度实现无级调节(气压调节在1-7㎏f/㎝2之间)；无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全；不必用电，在易燃、易爆场所使用安全可靠； 可以浸没在介质中工作； 使用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机，泵也不会因此而损坏，一旦超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行； 结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不像其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降； 可输送较粘的液体(粘度在1万厘泊以下)； 泵无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点。除此之外，该系列泵还具有以下特征：
1、不需灌引水，吸程高达7m，扬程达50m，出口压力≥6kgf/cm2;
2、流动宽敞通过性能好允许通过最大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微;
3、扬程、流量可通过气阀开度实现无级调节（气压调节在1-7kgf/cm2之间）;
4、无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件、工作介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全;
5、不必用电，在易燃、易爆场所使用安全可靠;
6、可以浸没在介质中工作;
7、作用方便、工作可靠、开停只需简单地打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机，泵也不会因此而损坏，不但超负荷，泵会自动地停机，具有自我保护性能，当负荷恢复正常后，又有自动启动运行;
8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不像其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;
9、可输送较粘的液体（粘度在1万厘泊以下）;
10、无须用油润滑，即使空转，对泵也无任何影响，这是该泵一大特点。

主要用途

1、泵吸花生酱、泡菜、土豆泥、水红肠、果酱、巧克力等。
2、泵吸油漆、树胶、资料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各类瓦、瓷、砖器及陶器釉浆。
5、油井钻好后，用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。
7、泵吸各种污水。
8、用泵为油轮，驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖蜜。
10、泵吸矿井、坑道、隧道、选矿、矿潭中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体最高可耐150℃。
16、作为各种固液分离设备的前级送压装置。

工作原理

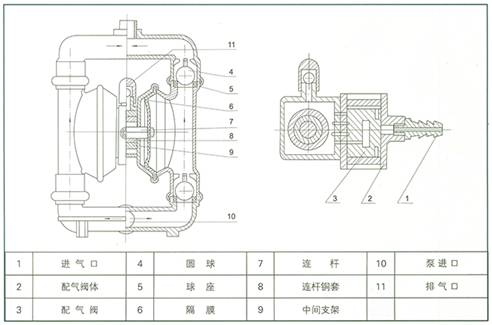

在泵的两个对称各种腔中，各装有一块有弹性的隔膜6，联杆7将两块隔膜结成一体，压缩空气从泵的进气接头1进入配气阀3后，推动两个工作腔内的隔膜，驱使联杆联接的两块隔膜同步运动。与此同时，另一工作腔中的气体则从其隔膜的背后排出泵外；一旦到达行程终点，配气机构则自动地将压缩空气引入另一工作腔，推动隔膜朝相反方向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置有两个单向球阀4，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替地开启和关闭，从而将液体连续地吸入和排出。

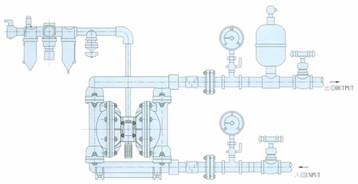

系统连接示意图

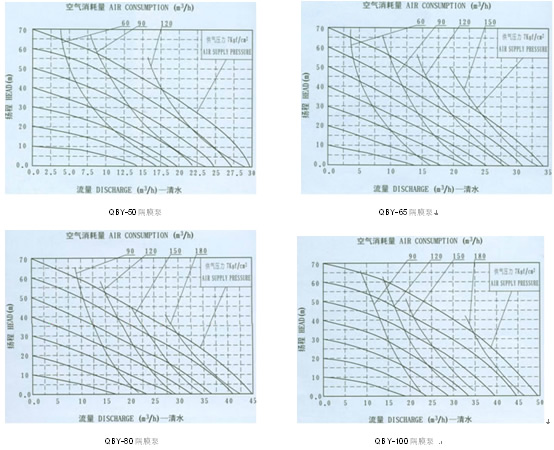

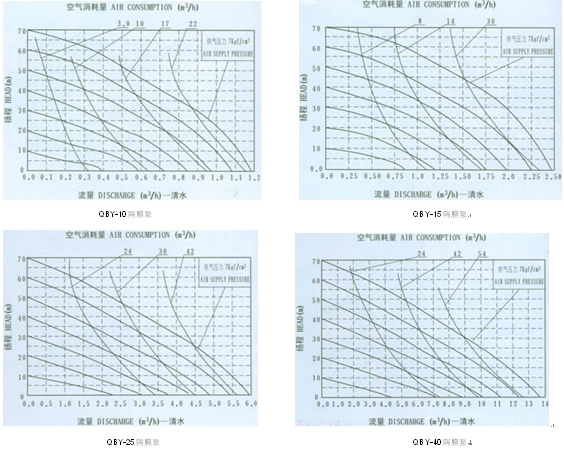

流量曲线图

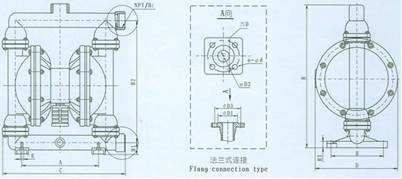

安装尺寸图

安装尺寸表

型号	A	B	C	D	E	H1	H2	H3	H	螺纹式	法兰式
										NPT/RC	D1	D2	D3	D	n	g
QBK-10	130	50	220	145	10	39	195	10	270	1/2	-	-	-	-	-	-
QBK-15	130	50	220	145	10	39	195	10	270	1/2	-	-	-	-	-	-
QBK-25	245	160	360	250	12	63	360	36	470	2	-	-	-	-	-	-
QBK-40	245	160	360	250	12	63	360	35	470	进11/2出11/4	-	-	-	-	-	-
QBK-50	335	220	540	345	16	88	-	25	720	-	90	50	110	方 130×130	4	14
QBK-65	335	220	540	345	16	88	-	25	720	-	110	65	130	方 130×130	4	14
QBK-80	425	250	570	450	18	110	-	32	900	-	125	80	150	方 160×160	4	18
QBK-100	425	250	570	450	18	110	-	32	900	-	145	100	170	方 160×160	4	18

性能参数

型号

流量 (m3/h)

扬程 (m)

出口 压力 (㎏f/cm2)

吸程 (m)

最大允许 颗粒直径 (mm)

最大供 气压力 (㎏f/cm2)

最大空气 消耗量 (m3/min)

材 料

铝 ZL104

不锈钢 1Cr18 Ni9Ti

铸铁 HT200

增强 聚丙烯

过滤部 分衬氟

QBK-10

0～0.8

0～50

8

5

1

7

0.3

★

★

★

★

/

QBK-15

0～1

0～50

8

5

1

7

0.3

★

★

★

★

/

QBK-25

0～2.4

0～50

8

7

2.5

7

0.6

★

★

★

★

★

QBK-40

0～8

0～50

8

7

4.5

7

0.6

★

★

★

★

★

QBK-50

0～12

0～50

8

7

8

7

0.9

★

★

★

/

★

QBK-65

0～16

0～50

8

7

8

7

0.9

★

★

★

/

★

QBK-80

0～24

0～50

8

7

10

7

1.5

★

★

★

/

/

QBK-100

0～30

0～50

8

7

10

7

1.5

★

★

★

/

/

Note: ★=有 /=无

安装方式

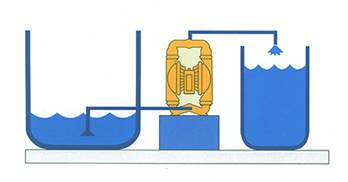

将液体从A容器抽送到B容器可用此法。

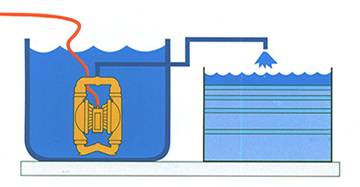

将泵浸在液体中，可代替潜水泵使用，压缩空气另用软管引出。

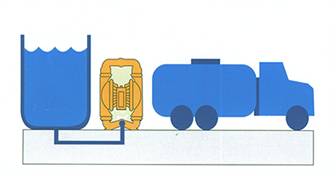

高粘稠液体可采用此种方法将液位提高，使液料容易抽出。

QBK气动隔膜泵客户订购提示：

1）、请提供您需订购的隔膜泵产品主要技术参数：流量、扬程、电机功率、材质或输送介质名称（根据水泵选型表）
2）、QBK气动隔膜泵产品主要样本资料：产品图、总装图、外形尺寸图、性能参数表、外形尺寸表及技术标准等所有水泵（ 链接首页）相关技术资料仅供隔膜泵用户作选型参考。
3）、工程设计、施工、安装等实际应用及维护请以生产厂家上海永鹏随机提供的最新QBK气动隔膜泵使用说明书为准，或来信来电技术咨询、索取所需图纸。
4）、请向我司免费索取解压密码后下载：QBK气动隔膜泵使用说明书。
