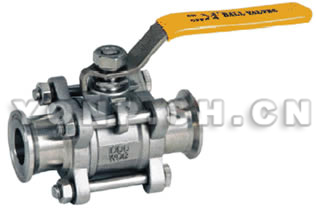

Q81F三片式卡箍球阀

Q81F三片式卡箍球阀
Q81F三片式卡箍球阀

产品特征

公称压力:1.6-6.4MPa
适用温度范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W.O.G)。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

Q81F三片式卡箍球阀结构图
Q81F三片式卡箍球阀结构图

主要连接尺寸及重量

SIZE 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 21/2" 3" 4"
PORT 9.6 15.9 22.2 28.5 34.9 47.5 60.2 72.9 97.4
L 75 90 100 110 125 150 190 220 270
D 25.0 25.0 20.4 50.4 50.4 63.9 77.4 90.0 118.9
S 20.24 20.24 43.60 43.60 43.60 56.30 70.60 83.30 110.30
H 64 67 83 89 100 108 150 161 180
T1 2.85 2.85 2.85 2.85 2.85 2.85 2.85
T2 3.63 3.63 4.75 4.75
E 125 125 140 140 200 200 250 250 290

主要零件材料

序号 零件名称 材质
1 阀体 不锈钢CF8M
2 阀盖 不锈钢CF8M
3 球体 不锈钢SS316
4 螺栓垫片 不锈钢SS304
5 螺栓螺母 不锈钢SS304
6 螺栓 不锈钢SS304
7 密封圈 聚四氟乙烯PTFE
8 阀体密封圈 聚四氟乙烯PTFE
9 止推垫圈 聚四氟乙烯PTFE
10 阀杆密封垫 聚四氟乙烯PTFE
11 阀杆 不锈钢SS316
12 填料压盖螺母 不锈钢SS304
13 手柄螺母 不锈钢SS304
14 手柄垫圈 不锈钢SS304
15 挂锁装置 不锈钢SS304(OQTION)
16 手柄 不锈钢SS304
17 手柄套 塑料

上海永鹏阀门Q81F三片式卡箍球阀用户订购提示:

1)、请提供您需订购的球阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、Q81F三片式卡箍球阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的Q81F三片式卡箍球阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:Q81F三片式卡箍球阀使用说明书
