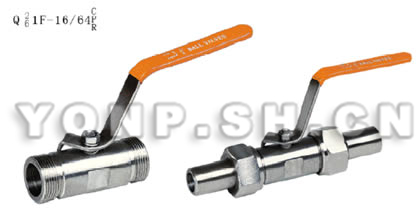

Q2/61F外螺纹球阀·对焊球阀

Q2/61F外螺纹球阀·对焊球阀
Q2/61F外螺纹球阀·对焊球阀

产品特征

公称压力:1.6-6.4MPa
适用温度范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W.O.G)。
螺纹类型:ZG.G·NPT.BSPT.BSP.DIN259/2999

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

Q2/61F外螺纹球阀·对焊球阀结构图
Q2/61F外螺纹球阀·对焊球阀结构图

PN1.6 MPa主要连接尺寸及重量

公称通径
(mm)
尺寸(mm)
d L L1 M Lo Q61 带对焊接头总长
6 8 85 15 20×1.5 110 166
10 10 85 16 24×1.5 110 166
15 10 85 18 30×2 110 172
20 13 90 18 36×2 110 187
25 17 100 20 42×2 110 227
32 22 120 20 52×2   235
40 25 135 25 60×3 150 255
50 32 140 25 72×3 180 291

螺纹标准:GB196

主要零件材料

零件名称 阀体 球体、阀杆 手柄 密封圈 垫片、填料
Q21F-16C、 Q21F-25C
Q21F-40C、 Q21F-64C
A105、45 1Cr18/
1Cr18Ni9Ti
不锈钢
SS304
聚四氟乙烯PTFE
对位聚苯PPL
聚四氟乙烯PTFE
对位聚苯PPL
Q21F-16P、 Q21F-25P
Q21F-40CP、 Q21F-64P
1Cr18Ni9Ti SS304/
1Cr18Ni9Ti
Q21F-16R、 Q21F-25R
Q21F-40R、 Q21F-64R
SS316/
1Cr18Ni12Mo2Ti
SS316/
1Cr18Ni12Mo2Ti

上海永鹏阀门Q2/61F外螺纹球阀·对焊球阀用户订购提示:

1)、请提供您需订购的球阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、Q2/61F外螺纹球阀·对焊球阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的Q2/61F外螺纹球阀·对焊球阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:Q2/61F外螺纹球阀·对焊球阀使用说明书
