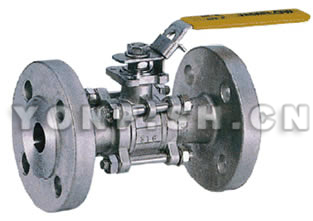

Q41F三片式法兰球阀

Q41F三片式法兰球阀
Q41F三片式法兰球阀

产品特征

公称压力:1.6-6.4MPa
适用温度范围:-20~232℃~350℃
适用介质:水、油、气及某些腐蚀性液体(W.O.G)。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

结构

Q41F三片式法兰球阀结构图
Q41F三片式法兰球阀结构图

主要连接尺寸及重量

SIZE 1/2" 3/4" 1" 1 1/4" 1 1/2" 2" 21/2" 3" 4"
d 15 20 25 32 38 50 65 76 100
L 130 150 160 180 200 230 290 310 350
D 95 105 115 135 145 160 180 195 230
D1 65 75 85 100 110 125 145 160 190
D2 45 55 65 78 85 100 120 135 160
b 14 16 16 18 18 20 22 24 24
f 2 2 2 3 3 3 3 3 3
H 75 95 90 110 130 140 170 180 250
W 130 140 140 170 200 220 350 350 550
n-do 4-14 4-14 4-14 4-18 4-18 8-18 8-18 8-18 8-22

主要零件材料

序号 零件名称 材质
不锈钢 碳钢
1 螺栓 不锈钢SS304 碳钢
2 弹簧垫圈 不锈钢SS304 不锈钢SS304
3 螺母 不锈钢SS304 碳钢
4 阀盖 不锈钢CF8/CF8M 碳钢WCB
5 阀体 不锈钢CF8/CF8M 碳钢WCB
6 不锈钢CF8 不锈钢CF8
7 密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
8 阀杆 不锈钢SS316 不锈钢SS304
9 填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
10 压紧螺母 不锈钢SS316 不锈钢SS304
11 弹簧垫圈 不锈钢SS304 不锈钢SS304
12 螺母 不锈钢SS304 不锈钢SS304
13 手柄 不锈钢SS304 不锈钢SS304

上海永鹏阀门Q41F三片式法兰球阀用户订购提示:

1)、请提供您需订购的球阀产品主要技术参数:口径、压力、连接方式、材质或工作介质(根据阀门选型表)
2)、Q41F三片式法兰球阀产品主要样本资料:产品图、总装图、外型尺寸图、零部件材料表、连接尺寸、重量、性能规范、标准、结构特点、工作原理等阀门相关主要技术资料仅供球阀用户作选型参考。
3)、工程设计、施工、安装、维修、实际应用及运行维护请以生产厂家上海永鹏随货附件中的Q41F三片式法兰球阀使用说明书或提供的CAD生产图纸为准,欢迎来信来电咨询技术、选型、方案、出厂价格。
4)、请向我司免费索取解压密码后下载:Q41F三片式法兰球阀使用说明书
